Anmärkning: Maskinen ska aldrig användas utan det här skyddet
i arbetsläge.
VARNING: Maskinen måste kopplas bort från strömförsörjningen
när bladskyddet monteras.
Montering av bladskydd
• Höj bladet till det högsta läget för att helt exponera maskinens
klyvkniv.
• Skyddens stift ska placeras genom hålen som finns på klyvkniven
och packningen och låsmuttern fästas på ena sidan. Bladskyddet
måste flytta sig upp och ner utan problem, så spänn inte den här
muttern för hårt (Fig. 17).
• Kontrollera bladskyddets drift. Se till att det fungerar effektivt och
täcker bladets krona.
• Sänk bladet en aning och kontrollera bladskyddets drift på nytt.
• När bladskyddet fungerar över hela bladets
höjdjusteringsintervall, kontrollera att skyddet fungerar lika bra
med bladet vid en avfasningsvinkel (Fig 18).
• Kontrollera att bladskyddet är i kontakt med bordsskivan när
bladet är helt nedsänkt.
KLYVANHÅLLET
Den här maskinen har två (2) delar klyvanhåll.
Klyvanhållets frontplatta som är märkt 14 måste fästas till
klyvanhållet som är märkt 13 med fästena E och G.
• Sätt in bultarna L genom hålen på vänster sida av klyvanhållet
och lossa försiktigt fingermuttern G på höger sida.
• Skjut på klyvanhållets frontplatta på klyvanhållet över bultarna
(Fig. 19).
• Spänn de två fingermuttrarna.
För att fästa klyvanhållet:
• Haka fast baksidan av klyvanhållets guide över klyvanhållets
bakre skena.
• Med handtaget i det övre läget, placera klyvanhållets framsida
över klyvanhållets främre skena.
• Tryck ner handtaget för att låsa klyvanhållet på plats (Fig. 20).

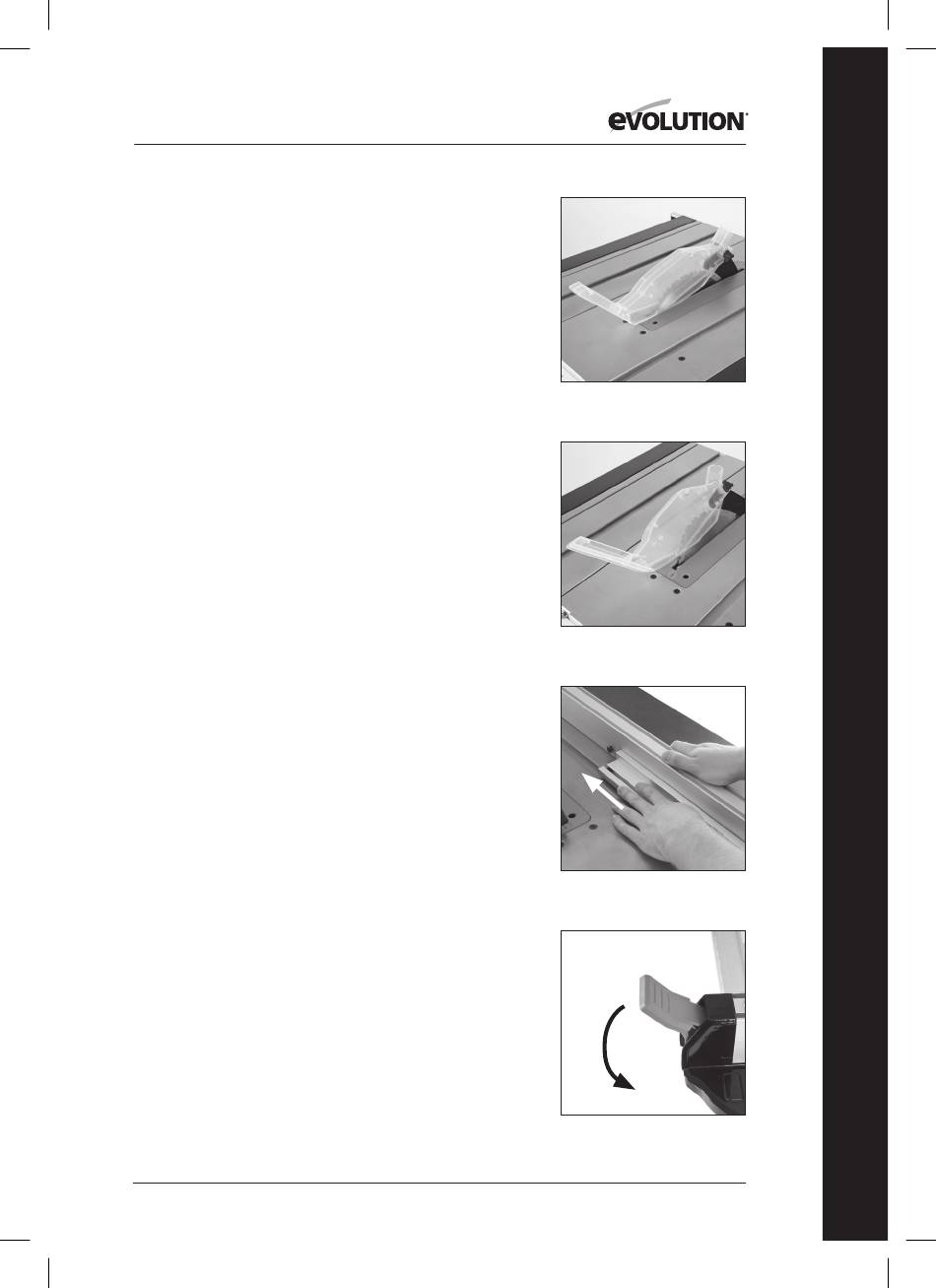

Fig. 17
Fig. 18
Fig. 19
Fig. 20
