Endlageneinstellungen
Endlagen automatisch einlernen
Der Antrieb schaltet beim Erreichen des (oberen oder
unteren) Anschlags automatisch ab.
Das Einlernen wird durch weitere Fahrten des Behangs
abgeschlossen.

5.1.2 Manuelles Einlernen der Endlagen

►Der Anschluss des elero Montagekabels ist nur zur ma-
nuellen Inbetriebnahme des Antriebs zulässig und zum
Löschen der Endlagen.

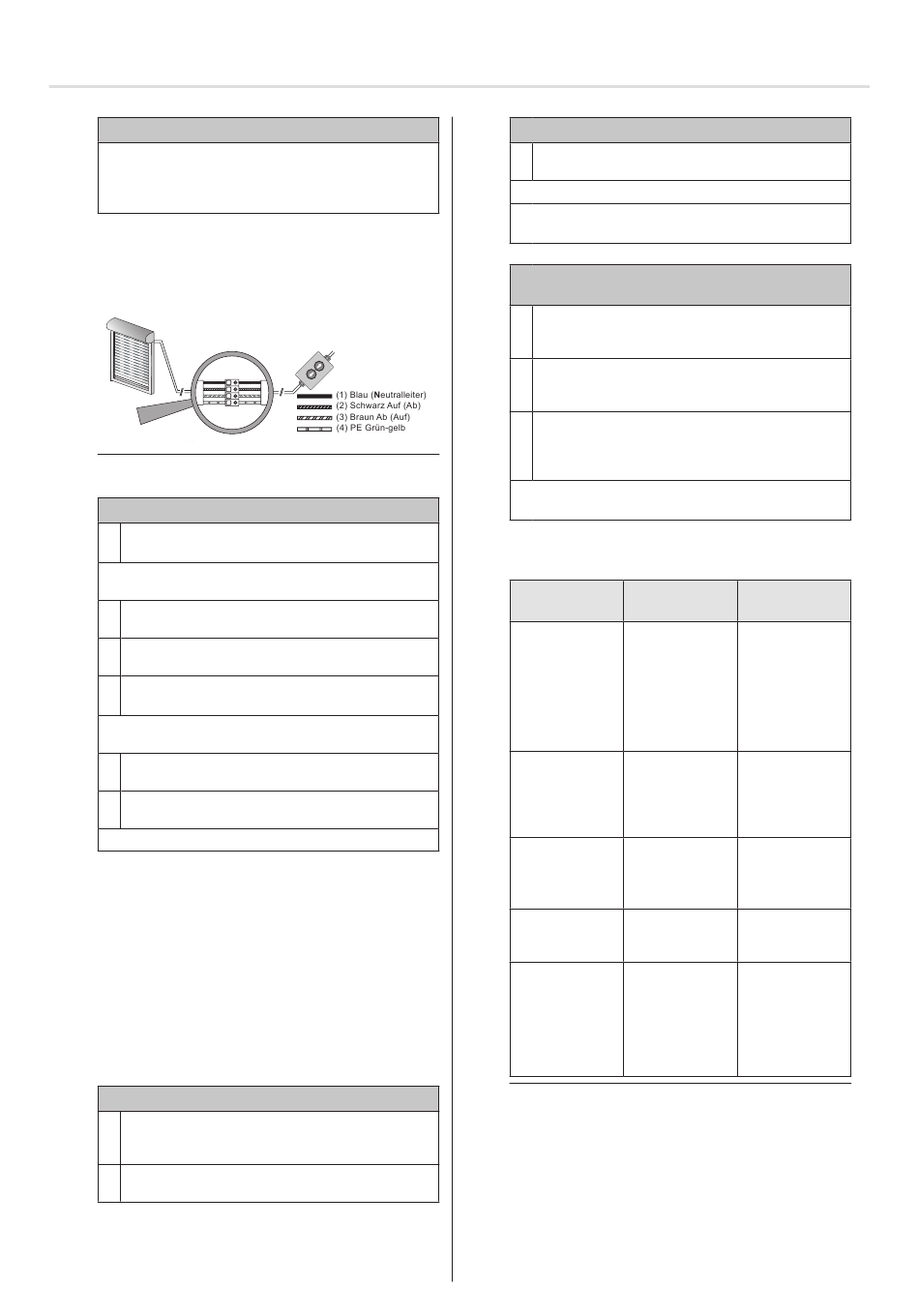

Fig. 6 Anschluss für Montagekabel
Endlagen manuell einlernen
Drücken Sie die Taste [AUF ▲].
1
Fahren Sie den oberen Anschlag an.
Der Antrieb schaltet beim Erreichen des Anschlags auto-
matisch ab.
Drücken Sie die Taste [AB ▼] bis der Rollladen ca.
2
30 cm abgefahren ist.
Wiederholen Sie noch 2 mal das Anfahren des obe-
3
ren Anschlags (wie unter (1) beschrieben).
Drücken Sie die Taste [AB ▼].
4
Fahren Sie den unteren Anschlag an.
Der Antrieb schaltet beim Erreichen des Anschlags auto-
matisch ab.
5 Drücken Sie die Taste [AUF ▲] bis der Rollladen ca.
30 cm aufgefahren ist.
6 Wiederholen Sie noch 2 mal das Anfahren des unte-
ren Anschlags (wie unter (4) beschrieben).
Das Einlernen der Endlagen ist abgeschlossen.
Nach erfolgter Antriebsmontage muss der Antrieb insge-
samt 3 mal in die obere Endlage und 3 mal in die untere
Endlage gefahren werden. Dabei muss der Antrieb selbsttä-
tig abschalten.
5.1.3 Ändern / Löschen der Endlagen
und Löschen der Entlastungsfunktion
Eine Änderung bzw. Löschung einer einzelnen Endlage ist
nicht möglich. Dies geschieht immer paarweise (obere und
untere Endlage gleichzeitig).
Durch die Löschung der Endlagen geht auch die Einstellung
der optionalen Entlastungsfunktion verloren.
Ändern / Löschen der Endlagen
Schließen Sie den Antrieb an das elero Montageka-
1
bel an und schalten Sie die Spannungsversorgung
ein.
Fahren Sie den Behang mit dem Montagekabel in
2
eine mittlere Position.
Ändern / Löschen der Endlagen
3 Drücken Sie gleichzeitig die Tasten [AUF ▲] und die
Taste [AB ▼] am Montagekabel.
Der Antrieb fährt kurzzeitig auf und ab.
Die Löschung der Einstellung der Endlagen ist beendet.
Die Endlagen können neu eingelernt werden.
Ändern / Löschen der Endlagen
Methode 2 nur für Typen RolTop/D+
Behang mit eingebauten Antrieb in eine mittlere Posi-
1
tion bringen. Beide Richtungstasten in Stellung AUS
bringen und 3s warten.
2 Richtungstaste [AUF ▲] 5 mal kurz hintereinander
betätigen; dazwischen kurzzeitige Bewegung des
Behangs abwarten.
3 Richtungstaste [AB ▼] 5 mal kurz hintereinander
betätigen; dazwischen kurzzeitige Bewegung des
Behangs abwarten. Beim fünften Mal mindestens 1s
gedrückt halten und es erfolgt keine Reaktion.
Die Löschung der Einstellung der Endlagen ist beendet.
Die Endlagen können neu eingelernt werden.
6

Fehlersuche

Problem /
Fehler
• Antrieb lernt
keine Endla-
gen ein
• Antrieb bleibt
nach kurzer
Fahrt stehen
• Antrieb re-
agiert nicht
• Antrieb fährt
nur in eine
Richtung
• Antrieb schal-
tet bei Hinder-
nis nicht ab
Fig. 7 Fehlersuche beim RolTop/D+
7

Instandhaltung

Der RolTop/D+ ist wartungsfrei.
8

Reparatur

Bei Fragen wenden Sie sich bitte an Ihren Fachbetrieb.
Bitte immer Folgendes angeben:
• Artikelnummer und Artikelbezeichnung auf Typenschild
• Art des Fehlers
© elero GmbH
Mögliche Abhilfe
Ursache Behebung
• Antrieb hat be- • Behang in
reits Endlagen Mittelposition
eingelernt fahren, druch
Endlagenlö-
schung den
Antrieb in den
Auslieferzu-
stand bringen
• Schwergängi- • Leichtgän-
ger Behang gigkeit des
Behangs bzw.
Auswahl des
• Antrieb unter-
Antriebs prüfen
dimensioniert
• Keine Netz- • Netzspannung
spannung überprüfen
• Thermostat hat • Antrieb abküh-
ausgelöst len lassen
• Anschluss- • Anschluss
fehler überprüfen
• Antrieb hat • Antrieb muss
noch keine mindestens
Abschaltwerte 2 mal ohne
gespeichert Stopp von
Anschlag zu
Anschlag
fahren
