elero JA Soft DC Einstellanleitung

EINSTELLANLEITUNG
RAFFSTORE MOTOR
Anleitung an Elektriker
übergeben !
1. Haftung
ACHTUNG: Wichtige
Ausführungshinweise und
Funktionen aus der Origi-
nalanleitung ! Alle Hinwei-
se beachten ! Eine falsche
Ausführung kann zur
Zerstörung des Antriebs
und der Schaltereinrich-
tung führen.
2. Grundsätzliches
3. Elektrischer
Anschluss
Weitere Infos rund um das
Thema Motoren finden Sie
unter www.schlotterer.com
08/2020 © by Schlotterer, Adnet

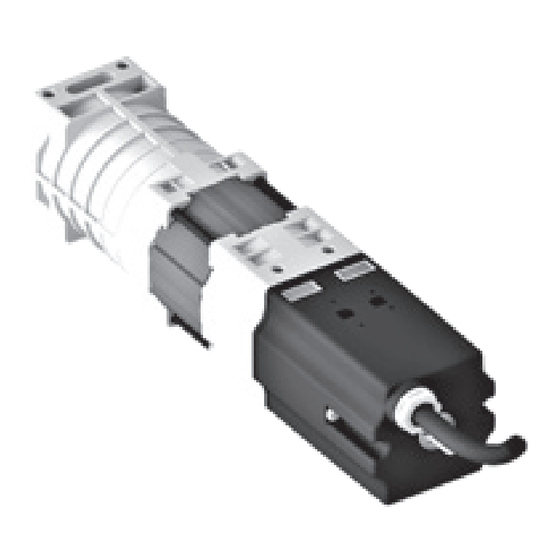

Elero JA Soft DC
In dem erworbenen Element ist ein mechanischer DC Motor verbaut. Achtung !
Dies ist ein 12 V Gleichstrommotor. Nicht an eine 230V AC Stromleitung anschlie-
ßen ! Motor NICHT parallel schalten !
1.1 Anleitung vor der Montage lesen und in der angeführten Reihenfolge
berücksichtigen.
1.2 Der Hersteller übernimmt keine Haftung für Fehler, welche durch unsachgemäße
Lagerung, Montage, Handhabung sowie Nichtbeachtung dieser Anleitungen und
Richtlinien entstehen.
1.3 Die Elementmontage darf nur von dafür qualifizierten Monteuren durchgeführt
werden.
1.4 Empfohlen: . . . dass sich der Fachhändler / Montagebetrieb die Übergabe der
Bedienungsanleitung schriftlich bestätigen lässt.
1.5 Diese Anleitung gilt insbesondere für Erstanschlüsse mit Verwendung eines
Montagekabels von Schlotterer und zur Durchführung der Probeläufe.
Weiterführende technische Details zu Netzanschluss / Verdrahtung, Schaltern, Tastern,
Steuerungen, Funkbetrieben, etc. sind von den Eigenheiten der jeweiligen Bedie-
nungsteile abhängig. Informationen dazu liegen den jeweiligen Unterlagen / Beipack-
texten dieser Bedienteile bei.
Für die Einhaltung der Länderspezifischen Vorschriften, die fachgerechte
Auswahl und Installation der Leitung, ist die ausführende Elektrofachkraft
verantwortlich.
3.1 Spannungsversorgung unterbrechen !
3.2 Den Antrieb gemäß den Angaben in der Tabelle
anschließen.
3.3 Anschluss des Motors niemals unter
Spannung ! Gefahr durch Stromschlag !
3.4 Der Anschluss des Elektroantriebes darf nur
durch eine hierfür befugte Person, z.B. dem
konzessionierten Elektriker, durchgeführt
werden.
Achtung:
Es dürfen keine Installationsschalter zur Steuerung
eingesetzt werden, die einen gleichzeitigen AUF
und AB-Befehl ermöglichen.
Die Umschaltzeit bei Laufrichtungswechsel muss
mindestens 0,5 Sekunden betragen.

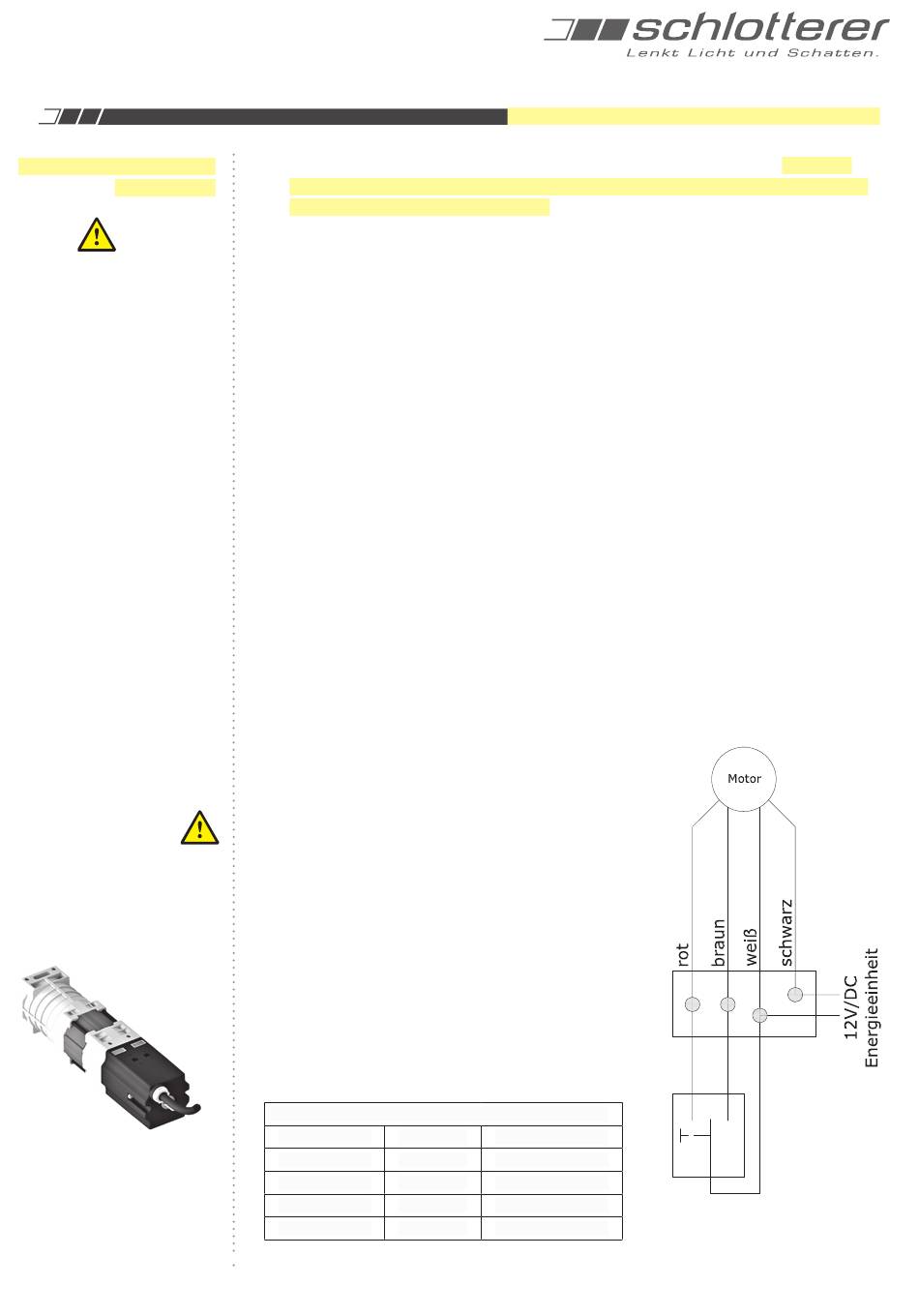

Belegung
Quickon Ader
1 braun braun
2 weiß weiß
3 blau rot
4 schwarz schwarz
81000612020a RAFF MOTOR
Anleitung an Elektriker übergeben !
12V DC
AUF bzw. AB/ZU
+12V (Pluspol)
AB/ZU bzw. AUF
-0V (Minuspol)
1 / 4 Druckfehler und technische Änderungen vorbehalten.
