elero JA Soft DC Montageanleitung

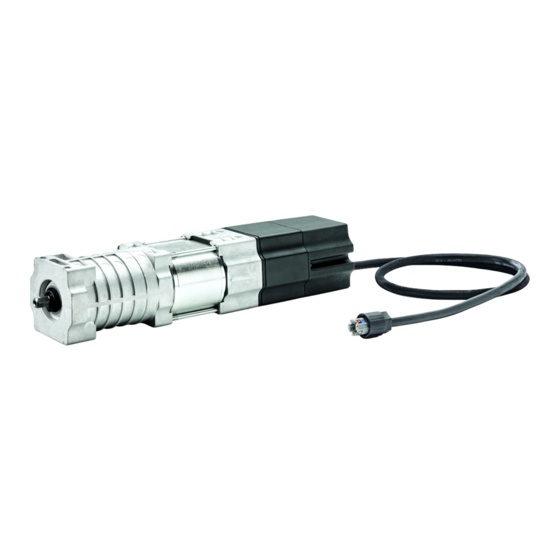

Jalousieantrieb JA Soft DC
Montageanleitung
Anwendung / Besonderheiten / Lieferumfang
Anwendung:
Elektromechanischer Antrieb für Jalousien / Raffstoren
•
Endabschaltung: Mechanische Endschalter
•
Besonderheiten:
Doppelseitiger Abtrieb, geräuschlose Softbremse
•
Passend für Kopfleisten ab 51 x 57 mm (Höhe x Breite)
•
Lieferumfang:
Antrieb und Anschlussleitung
•
Mechanisches Zubehör (optional): Jalousieklemmset, Spannbü-
•
gel, Dämpfersysteme, QuickSnap-Wellenkupplungen
Elektrisches Zubehör (optional): Energieeinheit, Funkempfänger,
•
Funksender, Funksensoren, Steckverbinder Quickon
Abbildung Antrieb Rechtseinbau
in Kopfleiste / Oberschiene mit
• 2 Dämpfer
• 2 QuickSnap-Kupplungen
• 2 Spannbügel
Sicherheitsinstruktionen
Die allgemeinen Sicherheitshinweise beim Gebrauch einschließlich
Installation von Jalousieantrieben finden Sie auf dem jedem Antrieb
beiliegenden Faltblatt „Instruktionen zur Sicherheit". Lesen Sie bitte
diese Installationsananleitung aufmerksam durch, denn die Vorge-
hensweise im Einklang mit dieser Anleitung ist Voraussetzung für die
richtige Benutzung des Produkts.
Die Abbildungen dienen nur zur Illustration. Die Abbildungen können
in unwesentlichen Details von Ihrem Produkt abweichen, diese sind
nur als eine allgemeine Information zu verstehen.
Die elero GmbH arbeitet ständig an der Weiterentwicklung aller
Produkte. Jederzeit sind deshalb Änderungen des Lieferumfangs in
Form, Ausstattung und Technik möglich. Die aufgeführten Informatio-
nen entsprechen dem Informations stand zum Zeitpunkt des Redakti-
onsschlusses.
Aus den technischen Angaben, Abbildungen und Informationen die-
ser Anleitung können keine Ansprüche hergeleitet werden.
Montage
Der Antrieb ist werkseitig für Rechtseinbau vorbereitet, dabei ist die
untere Endlage voreingestellt.
Rechtseinbau (Sicht von Gebäude Außenfassade nach innen):
Kabelauslass und Stirnseite mit Bedruckung befinden sich rechts
•
Einstelltaster orange = AUF, Einstelltaster weiß = AB/ZU.
•
Linkseinbau (Sicht von Gebäude Außenfassade nach innen):
Kabelauslass und Stirnseite mit Bedruckung befinden sich links,
•
Bedruckung der Stirnseite mit Richtungsaufkleber „L" überkleben
Einstelltaster orange = AB/ZU, Einstelltaster weiß = AUF.
•
Montage Auflaufpilz
Aufkleber an der Unterseite des Endschaltergehäuses abziehen.
1.
Bei Rechtseinbau den Auflaufpilz mit oranger Kappe so in die
2.
Öffnungen stecken und einclipsen, dass der Druckstift zur orangen
Einstelltaste zeigt.
Bei Linkseinbau den Auflaufpilz mit weißer Kappe (Sonderzube-
hör) so in die Öffnungen stecken und einclipsen, dass der weiße
Druckstift zur weißen Einstelltaste zeigt.
Funktion des Auflaufpilzes mechanisch prüfen.
3.
Optional kann mit Pilzverlängerungen (Sonderzubehör) der obere
4.
Abschaltpunkt im Raster von 10 mm bis maximal 30 mm ange-
passt werden.
Montage QuickSnap-Kupplung
Kupplung an der Abtriebswelle schräg ansetzen. Hierbei auf Stel-
1.
lung von Kupplung und Welle achten. Die Haltefeder muss auf der
obenliegenden Fläche gleiten.
Kupplung aufschieben, bis die Haltefeder in der Nut hörbar ein-
2.
rastet. Dabei die Abtriebswelle durch Gegendrücken am anderen
Ende festhalten.
Durch ruckartiges Ziehen prüfen, ob die Kupplung sicher hält.
3.
Demontage der QuickSnap-Kupplung
Haltefeder an der Kupplung mit geeignetem Schraubendreher
•
anheben und Kupplung abziehen.
Einbau in Jalousie-Kopfleiste (schraubenlose Montage)
Dämpfer am Antrieb anbringen. Antrieb ohne Druck lagerichtig
1.
(Auflaufpilz nach unten zeigend) in die Kopfleiste einbauen. Keine
Schläge auf Antrieb, Welle oder Kupplung ausüben. Abtriebswelle
nicht radial belasten. Hinweis: Dämpfer entsprechend der vorgege-
benen Achshöhe auswählen (siehe Zubehör).
Antrieb gegen Verdrehen in der Kopfleiste durch Verwendung von
2.
Spannbügeln (Zubehör) sichern.
Jalousiewellen lagerichtig in die QuickSnap-Kupplungen einführen
3.
und gegen Herausgleiten sichern.
Endlageneinstellung
Die Endlageneinstellung erfolgt mit elero Montagekabel.
HINWEIS: Niemals beide Einstelltaster gleichzeitig drücken.
Obere Endlage (Rechtseinbau)
Fahren Sie den Behang aus einer mittleren Behangposition
1.
nach oben und halten dabei die orange Einstelltaste ca. 5 s
gedrückt bis sie einrastet. Stoppen Sie ca. 0,5 m unterhalb
der oberen Endlage.
Behang vollends in die obere Endlage fahren (Tippbetrieb
2.
ist möglich).
Behang nach unten fahren bis die orange Einstelltaste
3.
ausrastet.
Die obere Endlage ist damit eingestellt.
Untere Endlage (i.d.R. bereits eingestellt, Rechtseinbau)
Fahren Sie den Behang aus einer mittleren Behangposition
1.
nach unten und halten dabei die weiße Einstelltaste ca. 5 s
gedrückt bis sie einrastet. Stoppen Sie ca. 0,5 m oberhalb
der unteren Endlage.
Außenseite Behang vollends in die untere Endlage fahren (Tippbetrieb
2.
ist möglich).
Behang nach oben fahren bis die weiße Einstelltaste aus-
3.
rastet.
Die untere Endlage ist damit eingestellt.
Einstellung der Endlagen prüfen durch eine ununterbroche-
4.
ne Fahrt nach oben und unten. Die Abschaltfunktion des
Auflaufpilzes durch mechanisches Betätigen testen.
Montagekabel entfernen. Antrieb bauseitig elektrisch verbin-
5.
den.
Elektrischer Anschluss
Alle Elektroarbeiten müssen ausschließlich von autorisierten
Elektrofachkräften entsprechend den geltenden Regeln und
Bestimmungen der Berufsgenossenschaft und den Vorgaben
der DIN VDE 0100 vorgenommen werden. Weiterhin sind die
nationalen gesetzlichen Vorschriften des jeweiligen Einsatz-
landes zu beachten. Elektrischen Anschluss nur in spannungs-
freiem Zustand vornehmen, dazu die Stromversorgung span-
nungsfrei schalten und gegen unbeabsichtigtes Einschalten
sichern.
Anschluss gemäß folgendem Schema vornehmen unter Be-
achtung folgender Hinweise:
Umschaltverzögerung mindestens 500 ms (spannungsfrei)
•
bei Drehrichtungsänderung durch verriegelte Taster / Schal-
ter / Steuerungen. Maximale Schaltleistung der Schaltstelle
beachten.
Antriebe nicht parallel schalten.
•
Zuordnung der Laufrichtung AUF bzw. AB/ZU ergibt sich aus
•
Situation Rechts- bzw. Linkseinbau und muss nach erfolg-
tem elektrischem Anschluss überprüft werden.
Steckverbindung Quickon
Quickon
1 braun
2 weiß
3 blau
4 schwarz schwarz
Ader Funktion
AUF bzw. AB/ZU
braun
weiß + 12 V (Pluspol)
rot AB/ZU bzw. AUF
- 0 V (Minuspol)
Längsschnitt
Steckverbindung Quickon
/
Energieeinheit
168029001_DE_0616
