elero RolTop/D+ Montageanleitung

DE

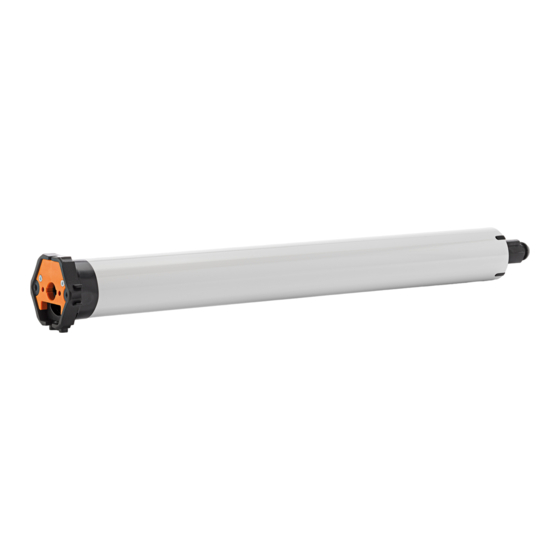

Rollladenantrieb RolTop/D+
Nach Einbau des Antriebs diese Montageanleitung
für den Elektriker am Kabel befestigen.
Bewahren Sie die Anleitung auf!
Gerätefunktionen:
• Behangschutz (Drehmomentabschaltung)
• Endlagenfahrten auf feste Anschläge
Auslieferzustand (Inbetriebnahmemodus)
• Einstellen der Endlagen
Wichtige Sicherheitshinweise!
Befolgen Sie nachfolgende Anweisungen.
Verletzungsgefahr durch Stromschlag.
Anschlüsse am 230 V Netz müssen durch
Warnung!
eine autorisierte Fachkraft erfolgen.
Prüfen Sie die Anlage (Rollladen) regel-
mäßig auf Verschleiß oder Beschädigungen.
Die Vorschriften der örtlichen
Energieversorgungsunter nehmen, sowie die
Bestimmun gen für nasse und feuchte
Räume nach VDE 0100, sind beim Anschluss
einzu halten.
Verwenden Sie nur unveränderte
elero- Originalteile.
Halten Sie Personen solange von der Anlage
fern, bis diese still steht.
Bei Arbeiten an der Anlage (Wartung,
Fenster putzen) trennen Sie stets die Anlage
vom Versorgungsnetz.
Beachten Sie vor der Montage:
• Der Antrieb ist nur in eingebautem Zustand funktions-
fähig.
• Anschluss nur im spannungsfreien Zustand.
• Der Behang muss auf der Wickelwelle befestigt werden.
• Das Profilrohr muss genug Abstand zum Motorrohr auf -
weisen.
• Achten Sie auf ein axiales Spiel (1–2 mm)
Einbau in Profilrohre
X
A
Antrieb mit passendem
Adapter und Endschalter-
mitnahme ring in das
Profilrohr einschieben.
Das Motorkabel geschützt
verlegen, um ein Streifen
am Rollladen zu
verhindern; nicht knicken.
X
Das Gegenlager gegen
B
axiale Verschiebung sichern,
z. B. Achsträger verschrauben
oder vernieten.
Antrieb in der Lagerung axial
sichern!
X
Behang auf der Welle befestigen!
C
Verletzungsgefahr durch Stromschlag.
Warnung!
Nicht im Bereich des Antriebs bohren!
Montage
Warnung!
Entfernen des Gerätesteckers
Warnung!
Lieferzustand
A
Gerätestecker einführen
B
3. Stecker spannungsfrei einführen, bis Verriegelung einrastet.
Anschlussbeispiel RolTop/D+
Rohrmotor 230 V/50 Hz
Hinweise:
Die Motor ansteuerungen in
Auf-/Ab-Richtung müssen
gegen einander verriegelt sein.
Es ist eine Umschalt -
C
verzögerung von mindestens
0,5 Sek. zu gewährleisten.
Es können mehrere RolTop/D+
Antriebe parallel betrieben
werden.
Dabei ist die maximale
Schaltleistung der Schaltstelle
zu beachten.
Befolgen Sie die nachfolgenden Montage hinweise!
– Der Antrieb muss so befestigt werden, dass er keine Gefahr für
Personen darstellt.
– Bevor der Antrieb installiert wird, müssen alle nicht benötigten
Leitungen und Einrichtungen, die für den Betrieb nicht erforder-
lich sind, entfernt werden.
– Bei der Installation, beim Betrieb und wenn Arbeiten an der
Anlage durchgeführt werden,
muss die Möglichkeit einer allpoligen Trennung vom Netz
bestehen (Hirschmannstecker und Hirschmannkupplung oder
ein zweipoliger Schalter mit min. 3 mm Kontaktöffnungsweite
oder allpoliger Hauptschalter).
– Wird der Antrieb mit einem Schalter mit AUS-Vorein stellung
(Totmann) ge steuert, muss der Taster über 1,50 m Höhe ange-
bracht werden und von den beweglichen Teilen getrennt sein.
Der Fahrbereich der Anlagen muss während des Betriebs ein-
sehbar sein.
– Bewegliche Teile in einem Antrieb müssen unterhalb 2,5 m
geschützt werden.
– Bemessungs-Drehmoment und Bemessungs-Betriebsdauer
müssen auf die Anforderungen des angetriebenen Produkts
abgestimmt sein.
– Bitte beachten Sie die technischen Daten auf dem Typenschild.
– Beachten Sie, dass bei diesem Antrieb der kleinste
Rohrinnendurch messer 46 mm entspricht.
– Der Antrieb darf nur so eingebaut werden, dass er nicht
beregnet wird.
– Antriebe nicht in explosionsgefährdeter Umgebung oder in
mobile Einrichtungen (z. B. Fahrzeuge) einbauen.
– Halten Sie Kinder von (Fern-)Steuerungen fern.
Verletzungsgefahr durch Stromschlag.
Bei ausgestecktem Geräte-
stecker muss die Antriebsleitung
spannungsfrei sein.
Stecker Stecker
entfernen einführen
1
3
2
Kondensator
Elektronik
Jalousieschalter
oder -taster
Netz 230V/50Hz
L1
N
PE
Gerätestecker entfernen
Antriebsleitung
spannungsfrei schalten.
1. Mit Schraubendreher
Verriege lung des
Gerätesteckers zur
Leitung hin drücken.
2. Stecker abziehen.
Wicklungsthermostat
Gerätestecker
Abzweigdose
(außerhalb des
Rollladenkastens)
1 0 2
Schalterdose
