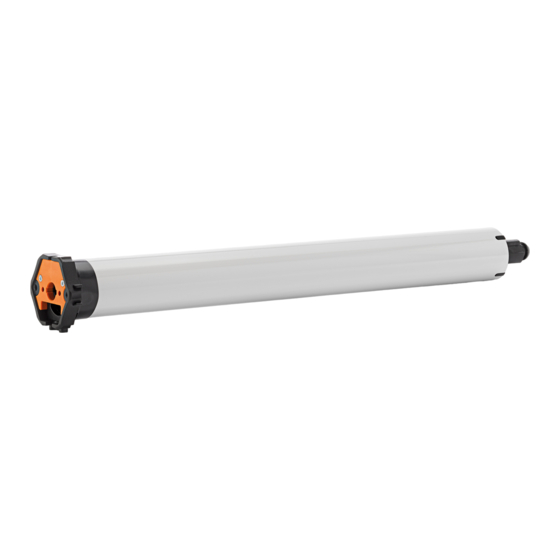

Montageanleitung für Rohrmotoren
Typ 9
Bewahren Sie die Anleitung auf!
Nach Einbau des Rohrmotors diese Montage-
anleitung für den Elektriker am Kabel befestigen.
Montageanleitung

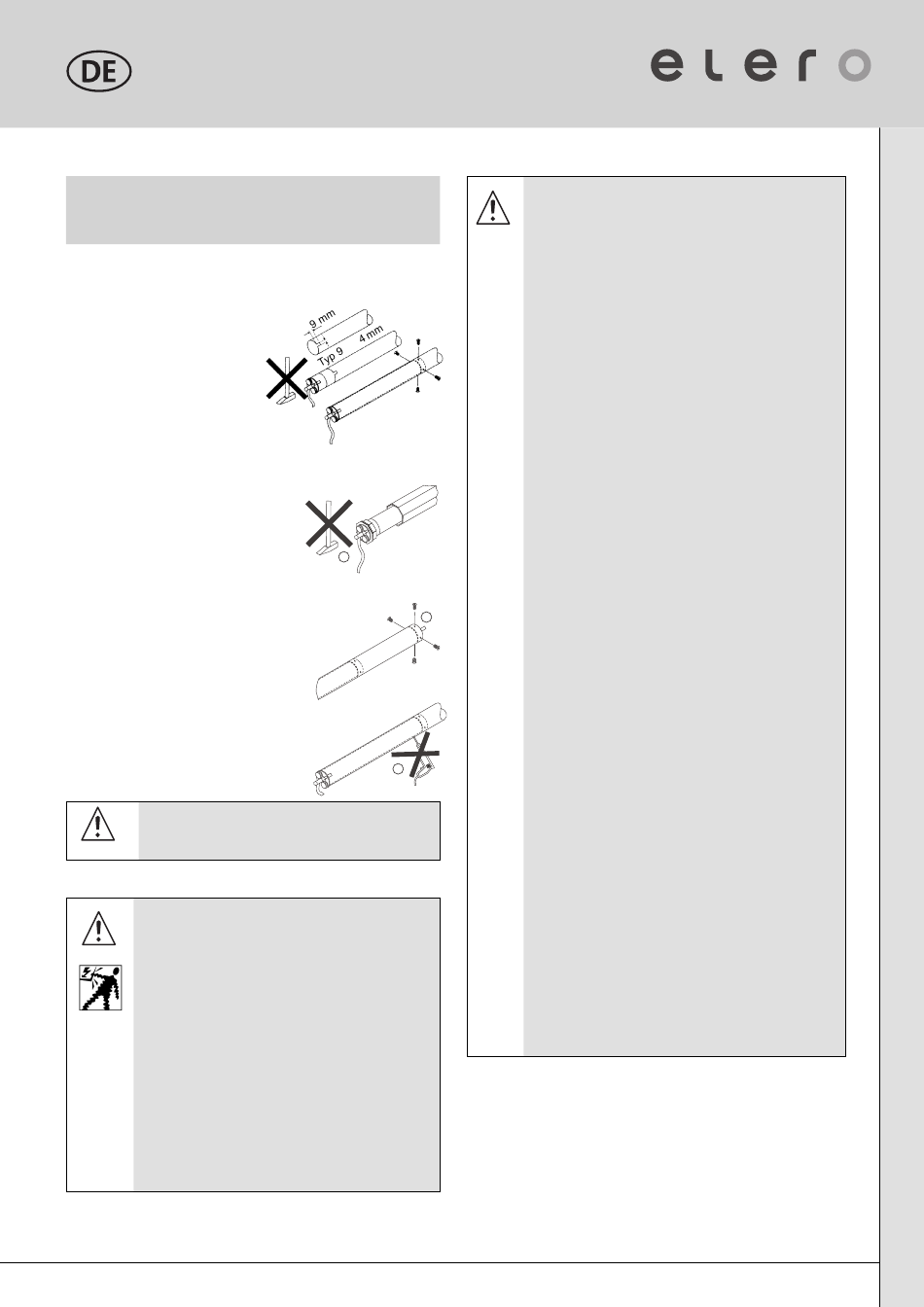

Einbau in Rundrohre
① Rundrohre am Rohrende
auf der Antriebsseite aus-
klinken!
② Antrieb einschieben
(nicht einschlagen!),
dass der Mitnahme keil in
der Aus klinkung sitzt.
③ Kupplung (Adapter) ver-
schrauben oder vernieten.
Einbau in Profilrohre
Ⓐ Antrieb mit passender
Motor kupplung und Endschalter -
mitnahme ring in das Profilrohr
einschieben (nicht einschlagen).
Welle mit Antrieb und Gegenlager
so montieren, dass die Endschalter-
einstellung zugänglich ist. Das Motorkabel
geschützt verlegen, nicht knicken.
ⒷDas Gegenlager gegen axiale Verschiebung
sichern, z. B. Achsträger verschrauben
oder vernieten (siehe Abbildung).
Antrieb in der Lagerung axial
sichern!
Antrieb am Montagekabel
(Nr. 23 243.0001) farbengleich an-
schließen und in Abrichtung laufen
lassen, bis der Endschalter abschaltet.
Ⓒ Behang auf der Welle befestigen!
Nicht im Bereich des Rohrmotors bohren!
Achtung!
Warnhinweise und Montageanleitung (Rohrantrieb Typ 9)
Wichtige Sicherheitshinweise!
Befolgen Sie nachfolgende Anweisungen.
Verletzungsgefahr durch Stromschlag.
Warnung!
Anschlüsse am 230 V Netz müssen durch eine
autorisierte Fachkraft erfolgen.
Prüfen Sie die Anlage (Rollladen, Markisen) regel-
mäßig auf Verschleiß oder Beschädi gungen.
Die Vorschriften der örtlichen Energiever sorgungs -
unter nehmen, sowie die Bestimmungen für nasse
und feuchte Räume nach VDE 0100, sind beim
Anschluss einzuhalten.
Verwenden Sie nur unveränderte elero-Originalteile.
Halten Sie Personen solange von der Anlage fern,
bis diese still steht.
Bei Arbeiten an der Anlage (Wartung, Fenster
putzen), trennen Sie stets die Anlage vom
Versorgungsnetz.
①
②
③
+
Montage
Befolgen Sie nachfolgenden Montagehinweise!
Warnung!
– Der Antrieb muss so befestigt werden, dass er
keine Gefahr für Personen darstellt.
– Bevor der Antrieb installiert wird, müssen alle
nicht benötigten Leitungen und Einrichtungen,
die für den Betrieb nicht erforderlich sind,
entfernt werden.
– Bei der Installation, beim Betrieb und wenn
Arbeiten an der Anlage durchgeführt werden,
muss die Möglichkeit einer allpoligen Trennung
vom Netz bestehen (Hirschmann stecker und
Hirschmann kupplung oder ein zweipoliger
Schalter mit min. 3 mm Kontaktöffnungsweite
oder allpoligen Hauptschaltern).
– Wird der Antrieb mit einem Schalter mit
AUS-Voreinstellung (Totmann) ge steuert,
muss der Taster über 1,50 m Höhe angebracht
werden und von den beweglichen Teilen
getrennt sein. Der Fahr bereich der Anlagen
muss während des Betriebs einsehbar sein.
– Bewegliche Teile in einem Antrieb müssen
unterhalb 2,5 m geschützt werden.
– Für Antriebe ohne angetriebenes Teil
muss das Bemessungs-Drehmoment und
die Bemessungs-Betriebsdauer mit den
Eigenschaften der ange triebenen Teile
übereinstimmen.
Bitte beachten Sie die technischen Daten auf
dem Typenschild.
– Beachten Sie, dass bei diesem Antrieb
(Typ 9 Rohr motoren) der kleinste Rohrdurch-
messer 47 mm entspricht.
– Der Antrieb darf nur so eingebaut werden,
dass er nicht beregnet wird.
– Antriebe nicht in explosionsgefährdeter
Umgebung oder in mobile Einrichtungen
(z. B. Fahrzeuge) einbauen.
– Bei Markisen ist darauf zu achten, dass ein
horizontaler Sicherheitsabstand von > 0,4 m
zwischen der vollständig ausgerollten Markise
und einem festen Gegenstand eingehalten
wird.
– Halten Sie Kinder von (Fern-)Steuerungen fern.
