Proline Promag 53

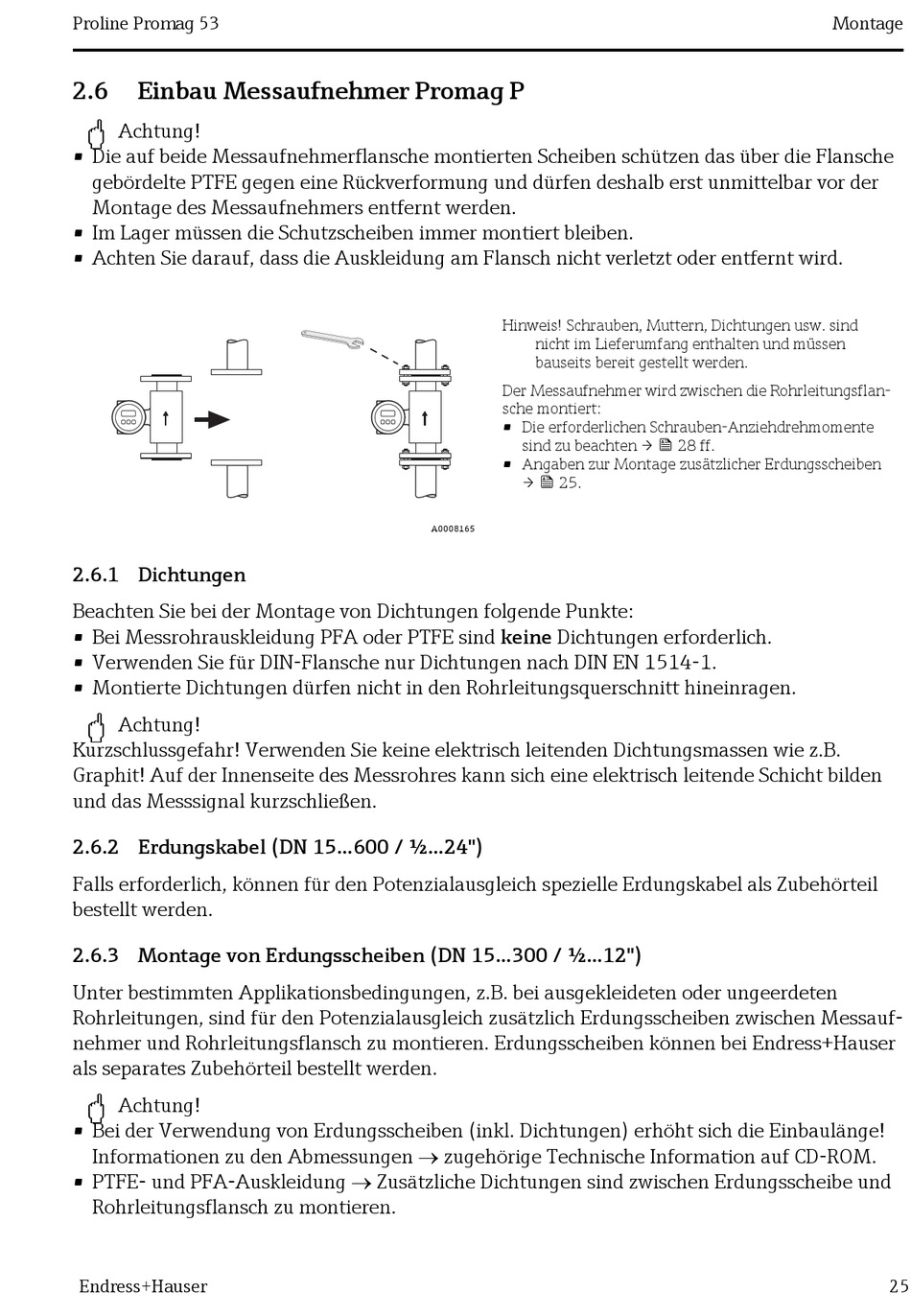

2.6 Einbau Messaufnehmer Promag P
"
Achtung!
• Die auf beide Messaufnehmerflansche montierten Scheiben schützen das über die Flansche
gebördelte PTFE gegen eine Rückverformung und dürfen deshalb erst unmittelbar vor der
Montage des Messaufnehmers entfernt werden.
• Im Lager müssen die Schutzscheiben immer montiert bleiben.
• Achten Sie darauf, dass die Auskleidung am Flansch nicht verletzt oder entfernt wird.
2.6.1 Dichtungen
Beachten Sie bei der Montage von Dichtungen folgende Punkte:
• Bei Messrohrauskleidung PFA oder PTFE sind keine Dichtungen erforderlich.
• Verwenden Sie für DIN-Flansche nur Dichtungen nach DIN EN 1514-1.
• Montierte Dichtungen dürfen nicht in den Rohrleitungsquerschnitt hineinragen.
"
Achtung!
Kurzschlussgefahr! Verwenden Sie keine elektrisch leitenden Dichtungsmassen wie z.B.
Graphit! Auf der Innenseite des Messrohres kann sich eine elektrisch leitende Schicht bilden
und das Messsignal kurzschließen.
2.6.2 Erdungskabel (DN 15...600 / ½...24")
Falls erforderlich, können für den Potenzialausgleich spezielle Erdungskabel als Zubehörteil
bestellt werden.
2.6.3 Montage von Erdungsscheiben (DN 15...300 / ½...12")
Unter bestimmten Applikationsbedingungen, z.B. bei ausgekleideten oder ungeerdeten
Rohrleitungen, sind für den Potenzialausgleich zusätzlich Erdungsscheiben zwischen Messauf-
nehmer und Rohrleitungsflansch zu montieren. Erdungsscheiben können bei Endress+Hauser
als separates Zubehörteil bestellt werden.
"
Achtung!
• Bei der Verwendung von Erdungsscheiben (inkl. Dichtungen) erhöht sich die Einbaulänge!
Informationen zu den Abmessungen  zugehörige Technische Information auf CD-ROM.
• PTFE- und PFA-Auskleidung  Zusätzliche Dichtungen sind zwischen Erdungsscheibe und
Rohrleitungsflansch zu montieren.
Endress+Hauser
Hinweis! Schrauben, Muttern, Dichtungen usw. sind
nicht im Lieferumfang enthalten und müssen
bauseits bereit gestellt werden.
Der Messaufnehmer wird zwischen die Rohrleitungsflan-
sche montiert:
• Die erforderlichen Schrauben-Anziehdrehmomente
sind zu beachten →  28 ff.
• Angaben zur Montage zusätzlicher Erdungsscheiben
→  25.
A0008165
Montage
