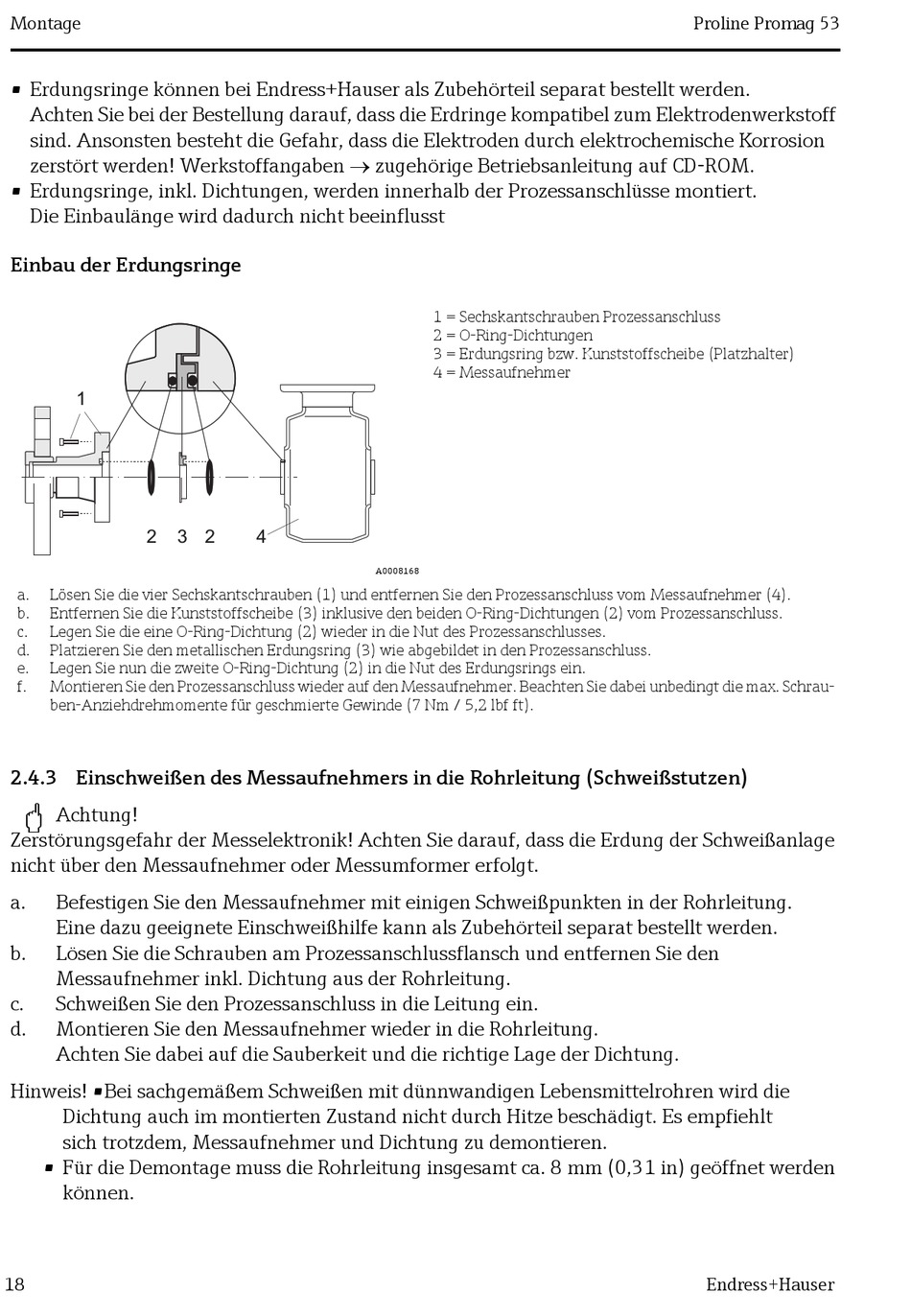

Endress+Hauser Proline Promag 53 Kurzanleitung Seite 18

Montage
• Erdungsringe können bei Endress+Hauser als Zubehörteil separat bestellt werden.
Achten Sie bei der Bestellung darauf, dass die Erdringe kompatibel zum Elektrodenwerkstoff
sind. Ansonsten besteht die Gefahr, dass die Elektroden durch elektrochemische Korrosion
zerstört werden! Werkstoffangaben  zugehörige Betriebsanleitung auf CD-ROM.
• Erdungsringe, inkl. Dichtungen, werden innerhalb der Prozessanschlüsse montiert.
Die Einbaulänge wird dadurch nicht beeinflusst
Einbau der Erdungsringe
1
2
a. Lösen Sie die vier Sechskantschrauben (1) und entfernen Sie den Prozessanschluss vom Messaufnehmer (4).
b. Entfernen Sie die Kunststoffscheibe (3) inklusive den beiden O-Ring-Dichtungen (2) vom Prozessanschluss.
c. Legen Sie die eine O-Ring-Dichtung (2) wieder in die Nut des Prozessanschlusses.
d. Platzieren Sie den metallischen Erdungsring (3) wie abgebildet in den Prozessanschluss.
e. Legen Sie nun die zweite O-Ring-Dichtung (2) in die Nut des Erdungsrings ein.
f. Montieren Sie den Prozessanschluss wieder auf den Messaufnehmer. Beachten Sie dabei unbedingt die max. Schrau-
ben-Anziehdrehmomente für geschmierte Gewinde (7 Nm / 5,2 lbf ft).
2.4.3 Einschweißen des Messaufnehmers in die Rohrleitung (Schweißstutzen)
"
Achtung!
Zerstörungsgefahr der Messelektronik! Achten Sie darauf, dass die Erdung der Schweißanlage
nicht über den Messaufnehmer oder Messumformer erfolgt.
a. Befestigen Sie den Messaufnehmer mit einigen Schweißpunkten in der Rohrleitung.
Eine dazu geeignete Einschweißhilfe kann als Zubehörteil separat bestellt werden.
b. Lösen Sie die Schrauben am Prozessanschlussflansch und entfernen Sie den
Messaufnehmer inkl. Dichtung aus der Rohrleitung.
c. Schweißen Sie den Prozessanschluss in die Leitung ein.
d. Montieren Sie den Messaufnehmer wieder in die Rohrleitung.
Achten Sie dabei auf die Sauberkeit und die richtige Lage der Dichtung.
Hinweis! •Bei sachgemäßem Schweißen mit dünnwandigen Lebensmittelrohren wird die
Dichtung auch im montierten Zustand nicht durch Hitze beschädigt. Es empfiehlt
sich trotzdem, Messaufnehmer und Dichtung zu demontieren.
• Für die Demontage muss die Rohrleitung insgesamt ca. 8 mm (0,31 in) geöffnet werden
können.
18
3 2 4
1 = Sechskantschrauben Prozessanschluss
2 = O-Ring-Dichtungen
3 = Erdungsring bzw. Kunststoffscheibe (Platzhalter)
4 = Messaufnehmer
A0008168
