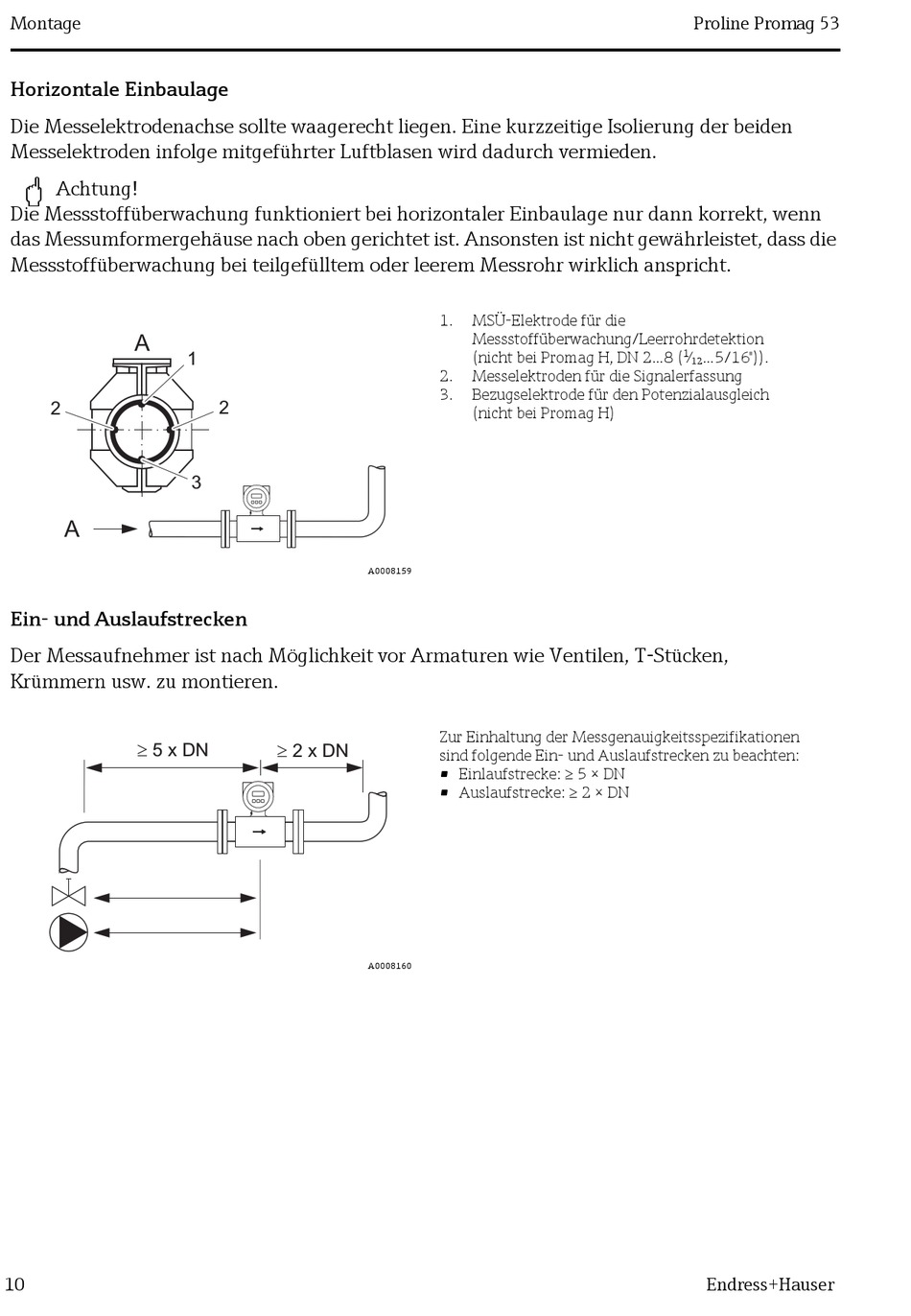

Montage
Horizontale Einbaulage
Die Messelektrodenachse sollte waagerecht liegen. Eine kurzzeitige Isolierung der beiden
Messelektroden infolge mitgeführter Luftblasen wird dadurch vermieden.
"
Achtung!
Die Messstoffüberwachung funktioniert bei horizontaler Einbaulage nur dann korrekt, wenn
das Messumformergehäuse nach oben gerichtet ist. Ansonsten ist nicht gewährleistet, dass die
Messstoffüberwachung bei teilgefülltem oder leerem Messrohr wirklich anspricht.
A
2
A
Ein- und Auslaufstrecken
Der Messaufnehmer ist nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken,
Krümmern usw. zu montieren.
³
5 x DN
10
1
2
3
³ 2 x DN
1. MSÜ-Elektrode für die
Messstoffüberwachung/Leerrohrdetektion
(nicht bei Promag H, DN 2...8 (¹⁄₁₂...5/16")).
2. Messelektroden für die Signalerfassung
3. Bezugselektrode für den Potenzialausgleich
(nicht bei Promag H)
A0008159
Zur Einhaltung der Messgenauigkeitsspezifikationen
sind folgende Ein- und Auslaufstrecken zu beachten:
• Einlaufstrecke:  5 × DN
• Auslaufstrecke:  2 × DN
A0008160
