3. Introduzca la fresa deseada en la
pinza de sujeción montada (6, 18).
El vástago de la fresa ha de intro-
ducirse al menos 20 mm.
4. Apriete la tuerca de unión (5) con
la llave de boca (17).
5. Gire el bloqueo del husillo (3) en
el sentido contrario a las agujas
del reloj.
Ajustar la profundidad de
fresado
Indicaciones
•
¡ADVERTENCIA! El ajuste de la
profundidad de fresado solo puede
llevarse a cabo con el aparato apa-
gado.
• Compruebe la profundidad de
fresado ajustada con una opera-
ción de fresado de prueba en una
pieza que no vaya a utilizar.
Ajuste aproximado (Fig. E)
1. Con la fresa insertada, coloque el
aparato sobre el borde de la pieza
de trabajo que se va a trabajar, de
manera que la fresa tenga espacio
por abajo.
2. Gire el bloqueo (14) una media
vuelta en sentido contrario a las
agujas del reloj.
3. Presione y mantenga presionado
el botón (4).
4. Mueva el aparato hacia arriba y
abajo hasta alcanzar la profundi-
dad de fresado deseada.
5. Suelte el botón (4).
Ajuste preciso (Fig. E)
Para el ajuste preciso, utilice el regu-
lador (9).
1mm(0.04")

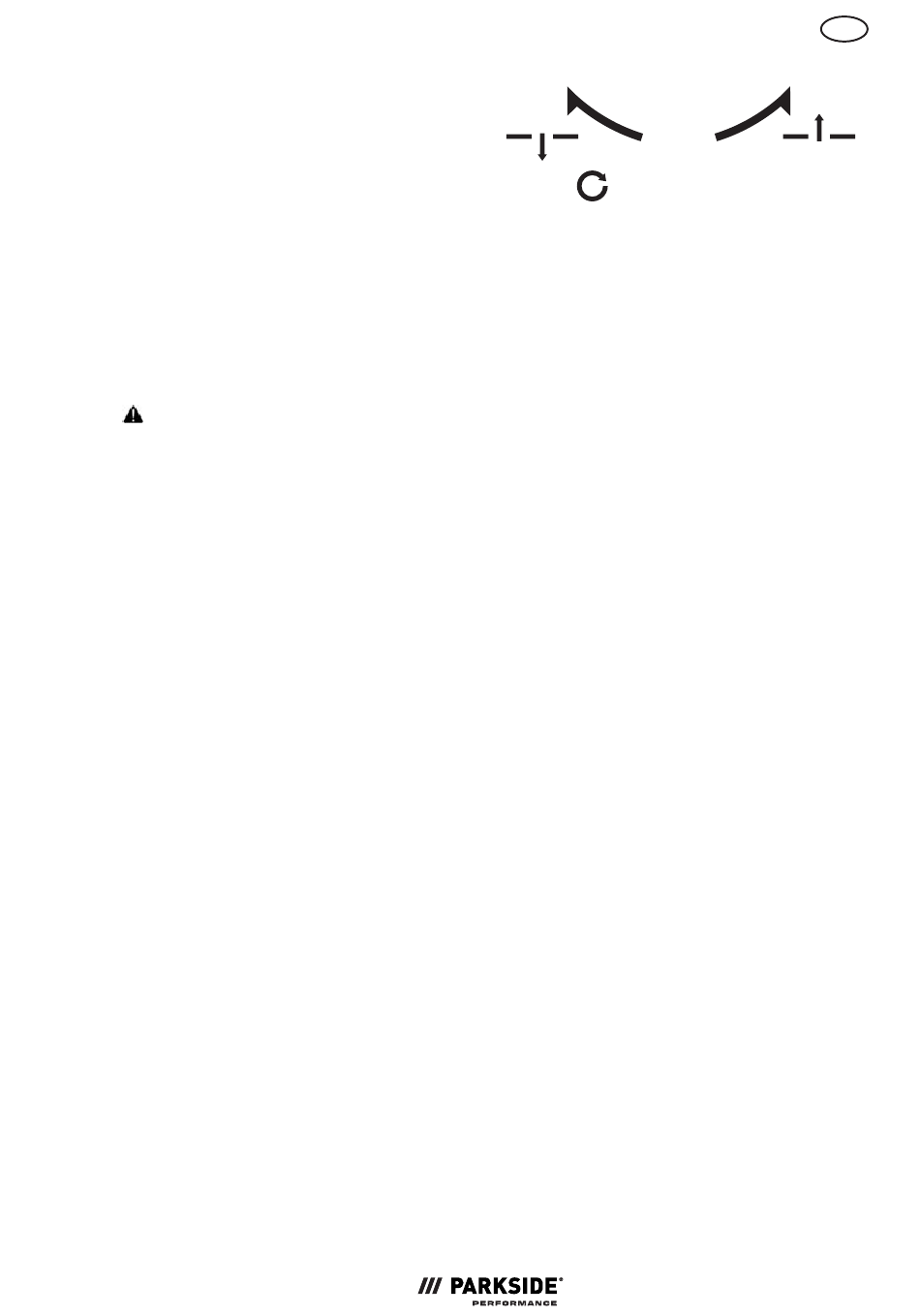

1. Mayor profundidad de fresado:
Girar en sentido contrario a las
agujas del reloj
Menor profundidad de fresado:
Girar en el sentido de las agujas
del reloj
Esto corresponde a una revolución
completa: 1 mm
2. Gire el bloqueo (14) en el sentido
de las agujas del reloj hasta que
note resistencia.
Se ha ajustado la profundad de
fresado.
Asegurar el ajuste preciso (Fig. F)
1. Atornille el tornillo de bloqueo (10)
de la parte inferior de la placa ba-
se en el regulador (9).
Montar y desmontar el
adaptador para aspirador
externo
¡NOTA IMPORTANTE! El aspirador
debe ser apropiado para el material
que se va a trabajar. Si se va a gene-
rar polvo perjudicial para la salud, uti-
lice un aspirador especial.
Montar el adaptador para aspirador
externo (Fig. B)
El adaptador para aspirador externo
(19) solo puede montarse en una po-
sición.
1. Gire el bloqueo (14) una media
vuelta en sentido contrario a las
agujas del reloj.
2. Presione y mantenga presionado
el botón (4).
3. Tire del aparato hacia arriba.
Hay una distancia máxima entre el
aparato y la placa base (7).
4. Suelte el botón (4).
ES
89
