Freesdiepte instellen
Instructies
•
WAARSCHUWING! De instel-
ling van de freesdiepte mag enkel
gebeuren bij uitgeschakeld appa-
raat.
• Test de ingestelde freesdiepte met
een proeffreesbewerking op een
afvalstuk.
Grove instelling (Fig. E)
1. Plaats het apparaat met inge-
brachte frees aan de rand van het
te bewerken werkstuk, zodat de
frees plaats naar onder heeft.
2. Draai de vergrendeling (14) onge-
veer een halve omwenteling tegen
de klok in.
3. Houd de toets (4) ingedrukt.
4. Beweeg het apparaat naar bo-
ven of naar onder tot de gewenste
freesdiepte is bereikt.
5. Laat de toets (4) los.

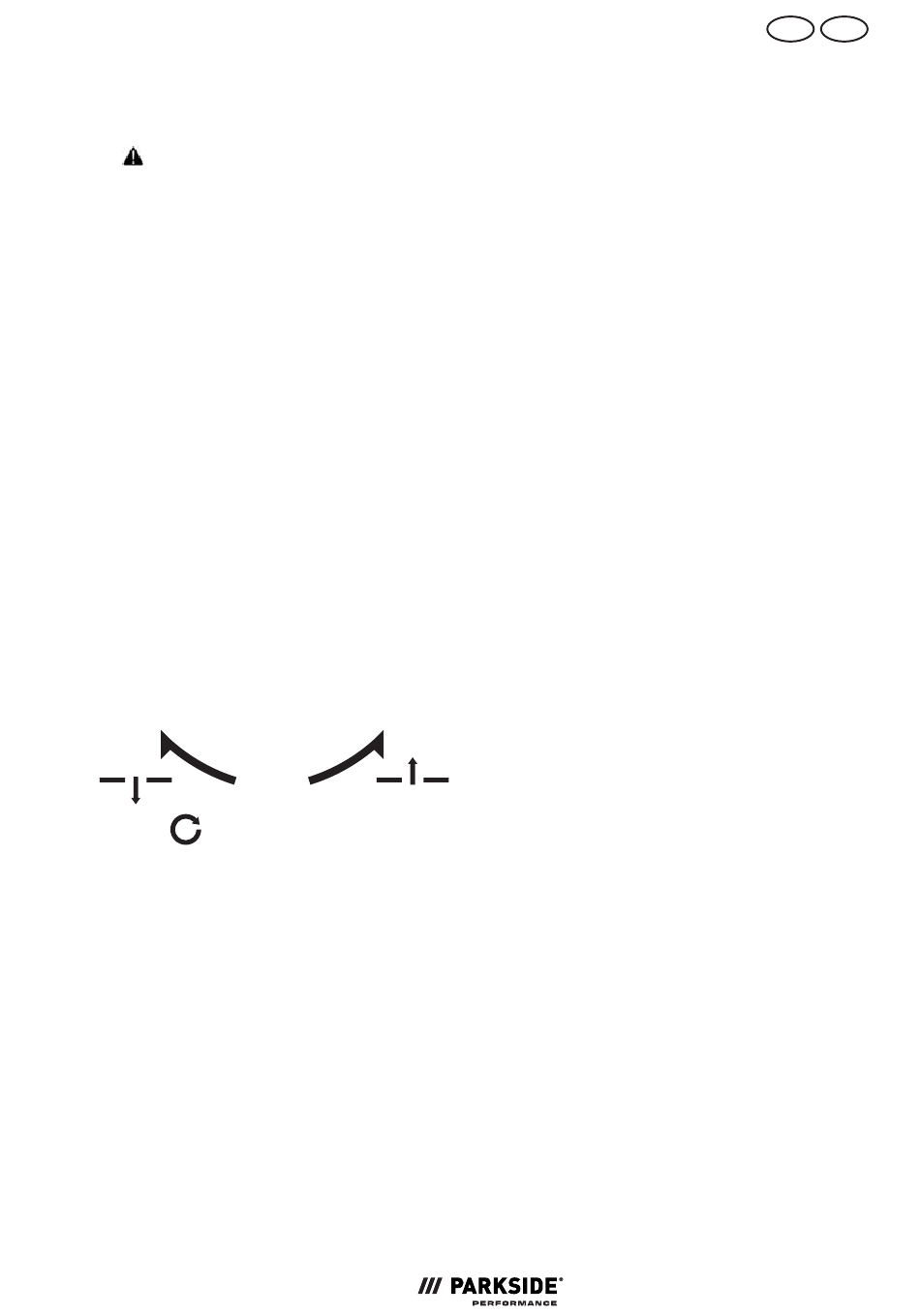

Fijnafstelling (Fig. E)
Voer de fijnafstelling uit met de rege-
laar (9).
1mm(0.04")
1. Grotere freesdiepte: Draaien te-
gen de wijzers van de klok in
Kleinere freesdiepte: Met de klok
meedraaien
Een volledige omwenteling komt
overeen met: 1 mm
2. Draai de vergrendeling (14) met de
klok mee tot u weerstand voelt.
De freesdiepte is vastgezet.
Fijnafstelling borgen (Fig. F)
1. Schroef de borgschroef (10) vanaf
de onderkant van de bodemplaat
in de regelaar (9).
Adapter voor externe
stofafzuiging monteren en
demonteren
AANWIJZING! De stofafzuiging moet
geschikt zijn voor het materiaal dat
wordt bewerkt. Gebruik een speciale
stofzuiger, indien stof ontstaat dat ge-
vaarlijk is voor de gezondheid.
Adapter voor externe stofafzuiging
monteren (Fig. B)
De adapter voor externe stofafzuiging
(19) kan slechts in één positie gemon-
teerd worden.
1. Draai de vergrendeling (14) onge-
veer een halve omwenteling tegen
de klok in.
2. Houd de toets (4) ingedrukt.
3. Trek het apparaat helemaal naar
boven.
Er is nu een maximale afstand tus-
sen apparaat en bodemplaat (7).
4. Laat de toets (4) los.
5. Plaats de adapter voor externe
stofafzuiging (19) in de uitsparing
(8) in de bodemplaat (7).
6. Draai de adapter voor externe stof-
afzuiging (19) met de klok mee tot
aan de aanslag.
7. Sluit een geschikte stofafzuiging
aan op de adapter voor externe
stofafzuiging (19).
Adapter voor externe stofafzuiging
demonteren (Fig. B)
1. Los de stofafzuiging van de adap-
ter voor externe stofafzuiging (19).
2. Draai de vergrendeling (14) onge-
veer een halve omwenteling tegen
de klok in.
3. Houd de toets (4) ingedrukt.
4. Trek het apparaat helemaal naar
boven.
Er is nu een maximale afstand tus-
sen apparaat en bodemplaat (7).
5. Laat de toets (4) los.
