weit, dass der Fräser eingesetzt
werden kann.
3. Schieben Sie den gewünschten
Fräser in die bereits montierte
Spannzange (6, 18). Der Fräser-
schaft muss mindestens 20 mm
eingeschoben sein.
4. Ziehen Sie die Überwurfmutter (5)
mit dem Maulschlüssel (17) fest.
5. Drehen Sie die Spindelarretierung
(3) gegen den Uhrzeigersinn.
Frästiefe einstellen
Hinweise
•
WARNUNG! Die Einstellung der
Frästiefe darf nur bei ausgeschalte-
tem Gerät erfolgen.
• Testen Sie die eingestellte Frästie-
fe mit einer Probefräsung an einem
Abfallstück.
Grobeinstellung (Abb. E)
1. Stellen Sie das Gerät mit einge-
setztem Fräser an den Rand des
zu bearbeitenden Werkstücks, so
dass der Fräser Platz nach unten
hat.
2. Drehen Sie die Verriegelung (14)
etwa eine halbe Umdrehung ge-
gen den Uhrzeigersinn.
3. Drücken und halten Sie die Taste
(4).
4. Bewegen Sie das Gerät nach oben
bzw. unten, bis die gewünschte
Frästiefe erreicht ist.
5. Lassen Sie die Taste (4) los.

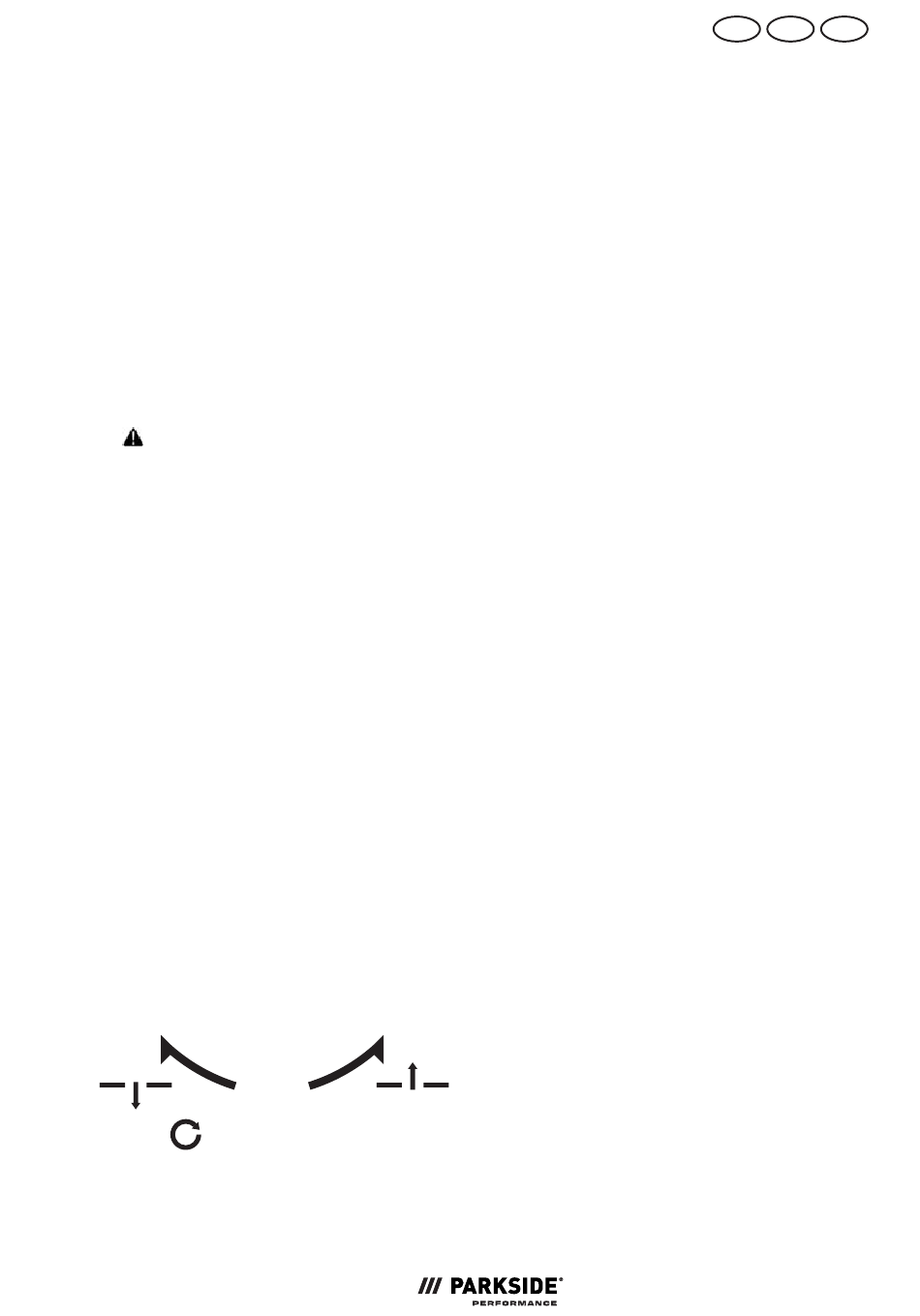

Feinjustierung (Abb. E)
Die Feinjustierung nehmen Sie mit
dem Regler (9) vor.
1mm(0.04")
1. Höhere Frästiefe: Drehen gegen
den Uhrzeigersinn
Niedrigere Frästiefe: Drehen im
Uhrzeigersinn
Eine ganze Umdrehung entspricht:
1 mm
2. Drehen Sie die Verriegelung (14)
im Uhrzeigersinn bis Sie einen Wi-
derstand spüren.
Die Frästiefe ist fixiert.
Feinjustierung sichern (Abb. F)
1. Schrauben Sie die Sicherungs-
schraube (10), von der Unterseite
der Bodenplatte, in den Regler (9).
Adapter für externe
Staubabsaugung montieren
und demontieren
HINWEIS! Die Staubabsaugung muss
für den zu bearbeitenden Werkstoff
geeignet sein. Verwenden Sie einen
Spezialsauger, falls gesundheits-
schädliche Stäube entstehen.
Adapter für externe Staubabsau-
gung montieren (Abb. B)
Der Adapter für externe Staubabsau-
gung (19) kann nur in einer Position
montiert werden.
1. Drehen Sie die Verriegelung (14)
etwa eine halbe Umdrehung ge-
gen den Uhrzeigersinn.
2. Drücken und halten Sie die Taste
(4).
3. Ziehen Sie das Gerät ganz nach
oben.
Es besteht maximaler Abstand
zwischen Gerät und Bodenplatte
(7).
4. Lassen Sie die Taste (4) los.
5. Setzen Sie den Adapter für externe
Staubabsaugung (19) in die Aus-
sparung (8) in der Bodenplatte (7)
ein.
6. Drehen Sie den Adapter für exter-
ne Staubabsaugung (19) im Uhr-
zeigersinn bis zum Anschlag.
DE
AT
CH
13
