CYBELEC PC 1200 Referenzhandbuch Seite 92

2d

Werbung

SEITE 90
REFERENZHANDBUCH 2D
" Suchen Sie die Seite PROGRAMMIERUNG DER MATRIZEN auf.
" Geben Sie im Feld GEDREHT an, ob die Matrize gedreht ist.
" Vervollständigen Sie die anderen Masszahlen- und Sicherheitsdaten.
" Schreiben Sie den Namen (numerisch oder alphanumerisch) des
Werkzeuges ins Feld MATRIZE.
" Speichern Sie die Matrize.
Wenn die interaktive Meldung EXISTIERT erscheint, bedeutet das,
dass in der Peripherie eine Matrize schon diesen Namen trägt; man
muss also einen anderen Namen für dieses Werkzeug wählen, oder den
schon existierenden Namen löschen und neu einspeichern.
Einige Erklärungen zu den Feldern dieser Seite
Höhe H
Ve
RADIUS r
MAXIMALDRUCK <
KOLLISION TIEFE ERLAUBT
Die Höhe H muss möglichst genau sein. Von
dieser Information hängt das Ergebnis der
Biegung ab.

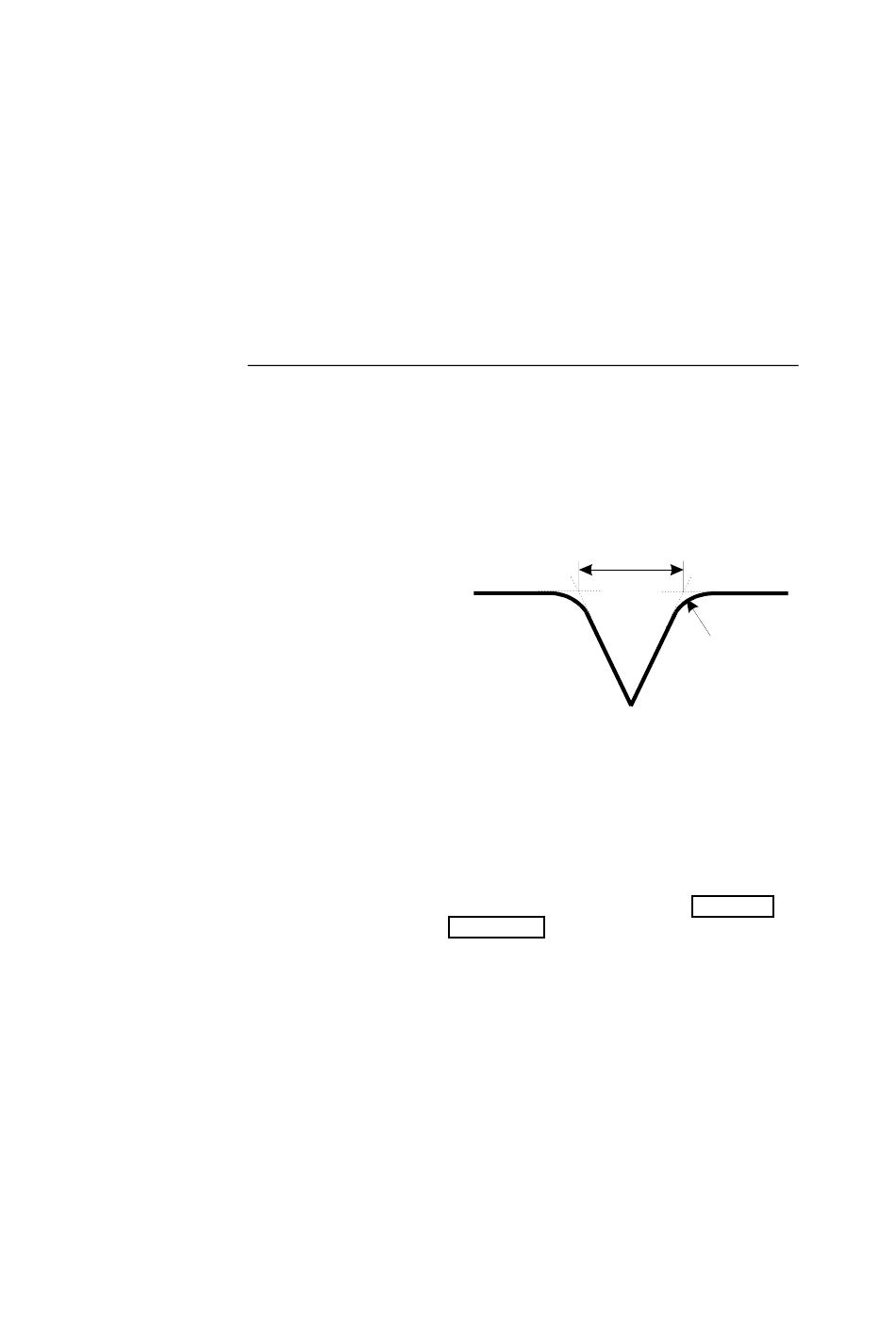

Breite der V-Öffnung. Entsprechend den in der
Zeichnung unten bestimmten Massen.
Radius der Matrize, entsprechend
untenstehender Zeichnung.
Dieser Wert gibt den vom Werkzeug ertragenen
Maximaldruck. Wenn die Druckberechnung des
in Arbeit stehenden Produktes diesen Wert
übersteigt, und die Biegungslänge bekannt ist,
wird der Bediener durch eine interaktive
Meldung darüber informiert.
Wenn NEIN, (vorbesetzte Wahl) macht die DNC
einen Kollisionstest (siehe Kapitel Kollision
Tiefe erlaubt); der Bediener wird notfalls die
"Kollision" Schritt für Schritt auf der Seite
WERZ. BIEG. annehmen müssen. Wenn JA,
wird für dieses Werkzeug die Kollision erlaubt.
