SEITE 66
REFERENZHANDBUCH 2D
ANSCHLAG GEGEN SCHRÄGES SEGMENT
Um die für eine Simulation gewählten Kriterien zu validieren, klicken Sie auf
das Feld BEENDEN oder drücken Sie eine der Funktionstasten, um eine
neue Seite aufzurufen.
40
60
40mm = 20% of 100 + 60 + 40
100

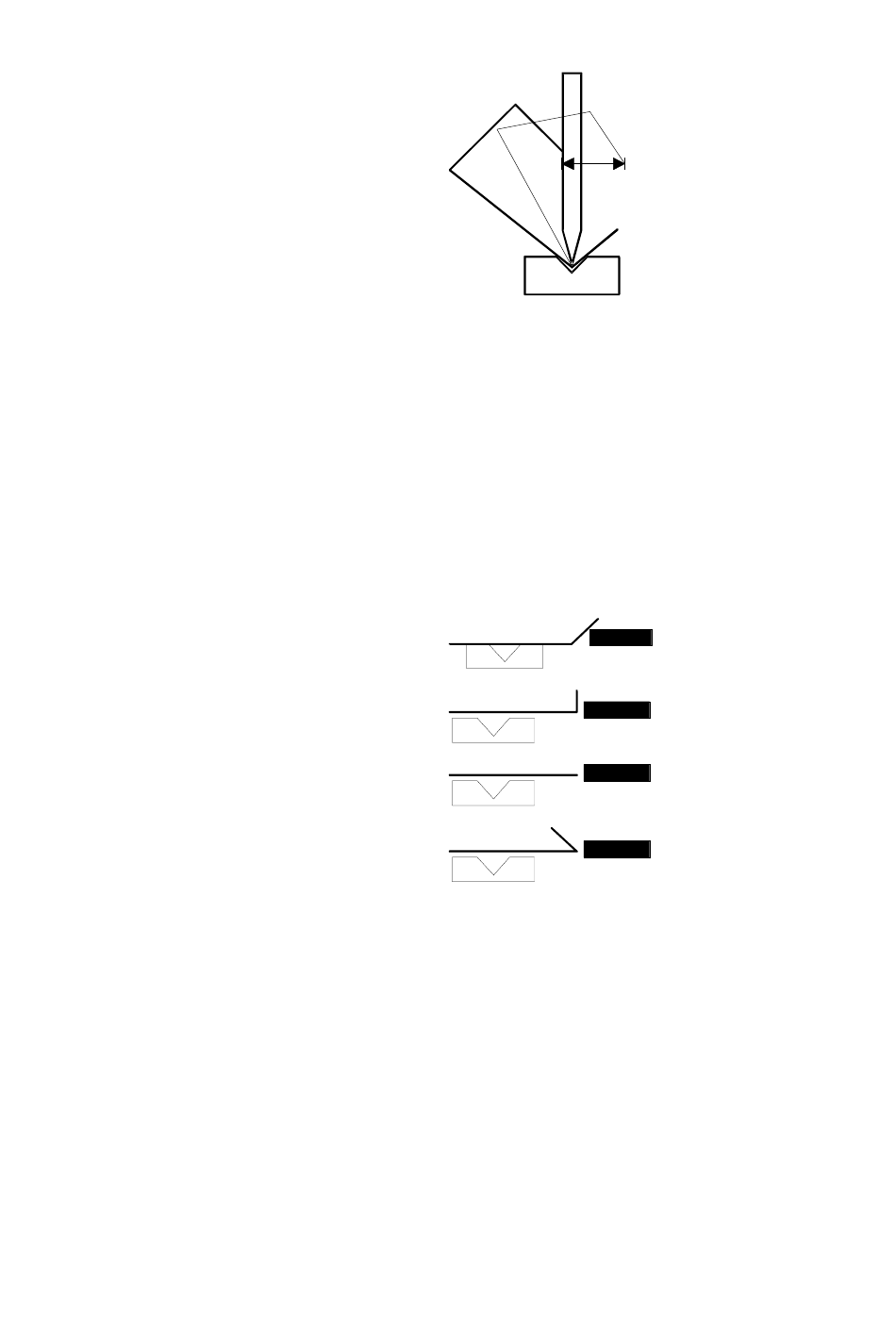

In diesem Beispiel erlaubt eine Flexibilität von
20%, dass das Blech theoretisch um 40 mm in
den Stempel "eindringt".
Wenn ein Produkt sehr kompliziert ist, kann es
interessant sein, eine Flexibilität von 100% zu
programmieren, um dieses Kollisionskriterium
auszuschliessen, damit man die von der Software
vorgeschlagene Biegefolge sehen kann. Dieses
Kriterium wird nachher bis zu einem akzeptablen
Wert reduziert.
Ohne Angabe (NEIN), verweigert das System
die unten abgebildete Situation:
und erlaubt nur die Anschläge
oder
oder
Wenn Sie diese Option mit JA programmieren,
erlaubt die Software auch den Anschlag auf über
90° grosse Winkel (erster Fall oben).
