F
OLGEBÜGE
Tip
(CR)
Seiten: PRODUKT NUMERISCH und BIEGUNG NUM.
Mit Folgebügen wird eine Biegung mit grossem Innenradius gemacht.
Man kann Folgebüge auf der einen oder der anderen Seite programmieren.
Folgebüge werden durch eine Programmierung von 4 bis 98 bestimmt (eine
Programmierung mit 0, 2 oder 3 bewirkt eine Fehlermeldung).
Bemerkung: Damit das Ergebnis befriedigend ist, muss die für den Winkel
benötigte Anzahl Biegungen so festgelegt werden, dass jede
Segmentlänge grösser als die Hälfte der V-Öffnung der Matrize
ist.
Ist dies nicht der Fall erscheint eine Meldung und das Ergebnis
ist ein zu offener Winkel.
Wenn man im Feld CR 99 programmiert, bestimmt die Software von sich aus
die maximale Biegungsanzahl für die Folgebüge. Selbstverständlich kann der
Bediener die Anzahl Biegungen später verringern, wenn er dies wünscht.

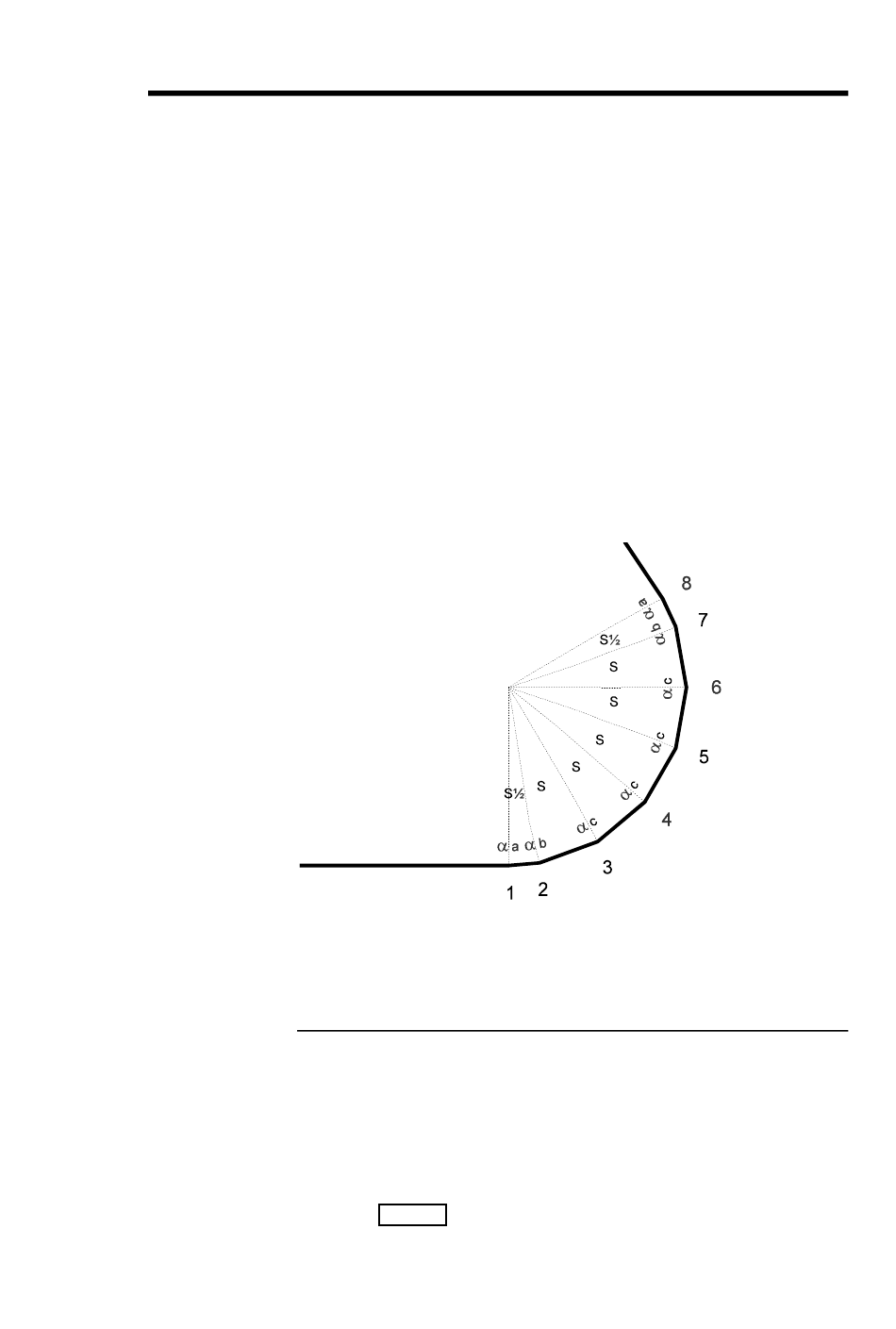

Im Modus Folgebüge werden die erste, zweite, vorletzte und letzte Biegung
durch die Software -nach untenstehender Abbildung- verschieden berechnet.
Vorgang beim Arbeiten mit Folgebügen
Seite PRODUKT NUMERISCH
" Rufen Sie die Seite PRODUKT NUMERISCH auf.
" Geben Sie in der Spalte L den Wert des gewünschten Schenkels ein.
" Geben Sie den gewünschten Endwinkel ein.
" Geben Sie den Endinnenradius im Feld Ri ein.
" Geben Sie die Biegungsanzahl für die Folgebüge im Feld CR ein.
Siehe auch Toleranz.
DEFINITIONEN
SEITE 31
