Infos und/oder Bilder
programmieren
SEITE 56
REFERENZHANDBUCH 2D
Eine Information schreiben (Text und Bilder)
Dieses Vorgehen beschreibt, wie eine Information mit Bildern verbunden
werden kann.
In der untenbeschriebenen Prozedur wird angenommen, dass die Fotos
(Zeichnungen oder Bilder) schon bestehen und man weiss, wo sie gespeichert
sind (siehe auch Aktive Peripherien).
Für die Erstellung von numerischen Fotos oder Bildern usw. beziehen Sie sich
bitte auf die zum Apparat gehörende Dokumentation und Software (numerischer
Fotoapparat, Scanner usw.) oder die Zeichensoftware für die Erstellung
grafischer Informationen.
Wir empfehlen Ihnen, die Bilder auf einem Server aufzubewahren (mit der
DNC durch Netzwerk verbunden) und nicht im internen Speicher der
numerischen Steuerung, denn die Bilddateien beanspruchen sehr viel Platz.
Bilder einführen:
" Rufen Sie das Fenster PRODUKTINFORMATION auf.
" Klick auf ANZEIGEN und Wahl ÄNDERN (auf der DNC: Schlüssel
auf 2).
" Wählen Sie MIT KOMPLEMENTEN in der rotierenden Liste.
" Schreiben Sie den Erklärungstext.
" Drehen Sie den Schlüssel auf 1 oder 0 oder klicken Sie auf ÄNDERN
und wählen Sie ANZEIGEN, um die Meldung zu sichern.
" Geben Sie auf einer Zeile den Namen der Grafikdatei ein (1 pro Zeile),
mit oder ohne generische Zeichen (* oder ?). Siehe weiter unten die
Erklärungen zu den generischen Zeichen und wo die Software die
Bilddateien suchen muss.

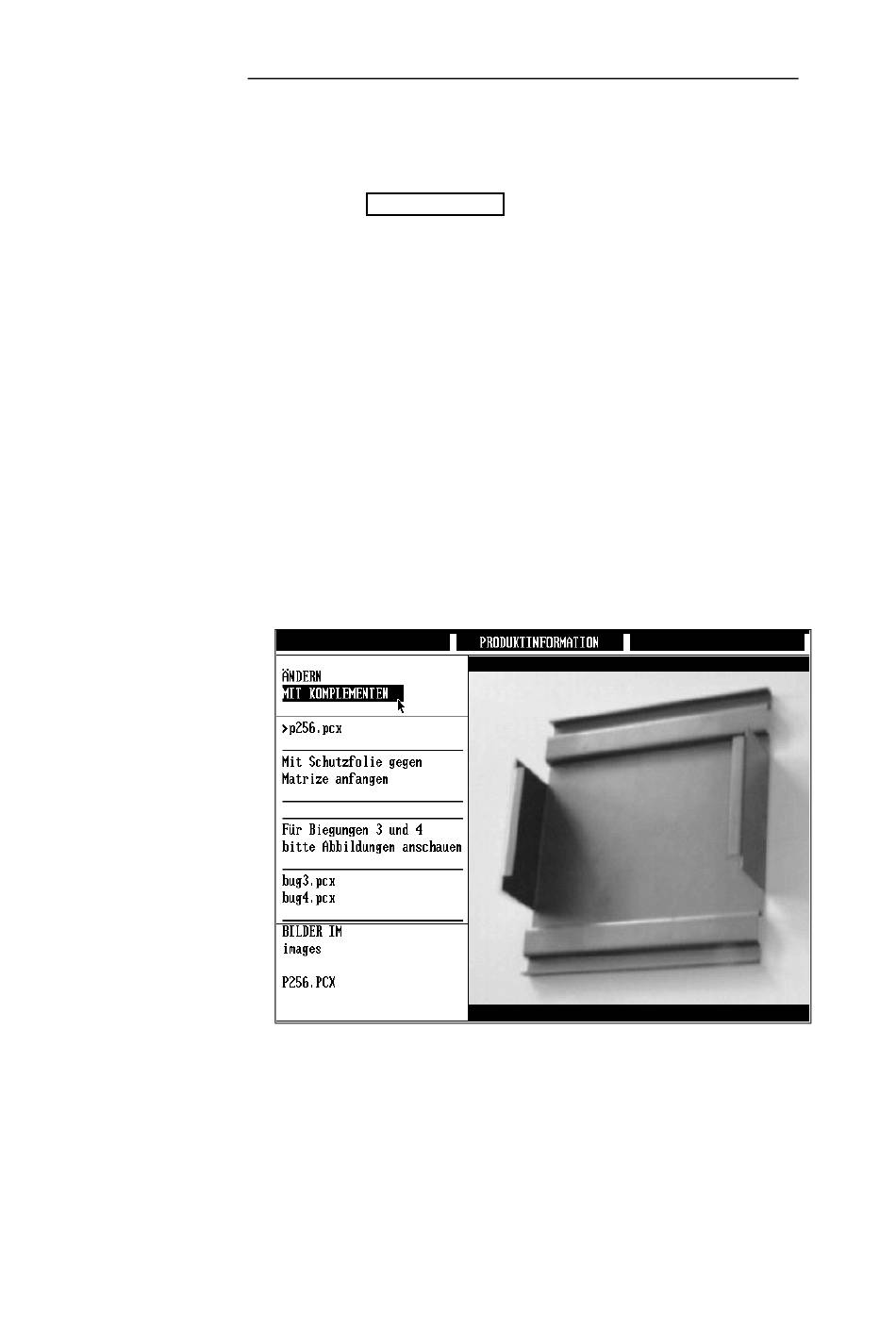

Im obigen Beispiel teilt >P256.PCX der Software mit, dass beim
ersten Aufruf der Seite PRODUKTINFORMATION das Bild aus der
Datei P256.PCX angezeigt werden muss.
