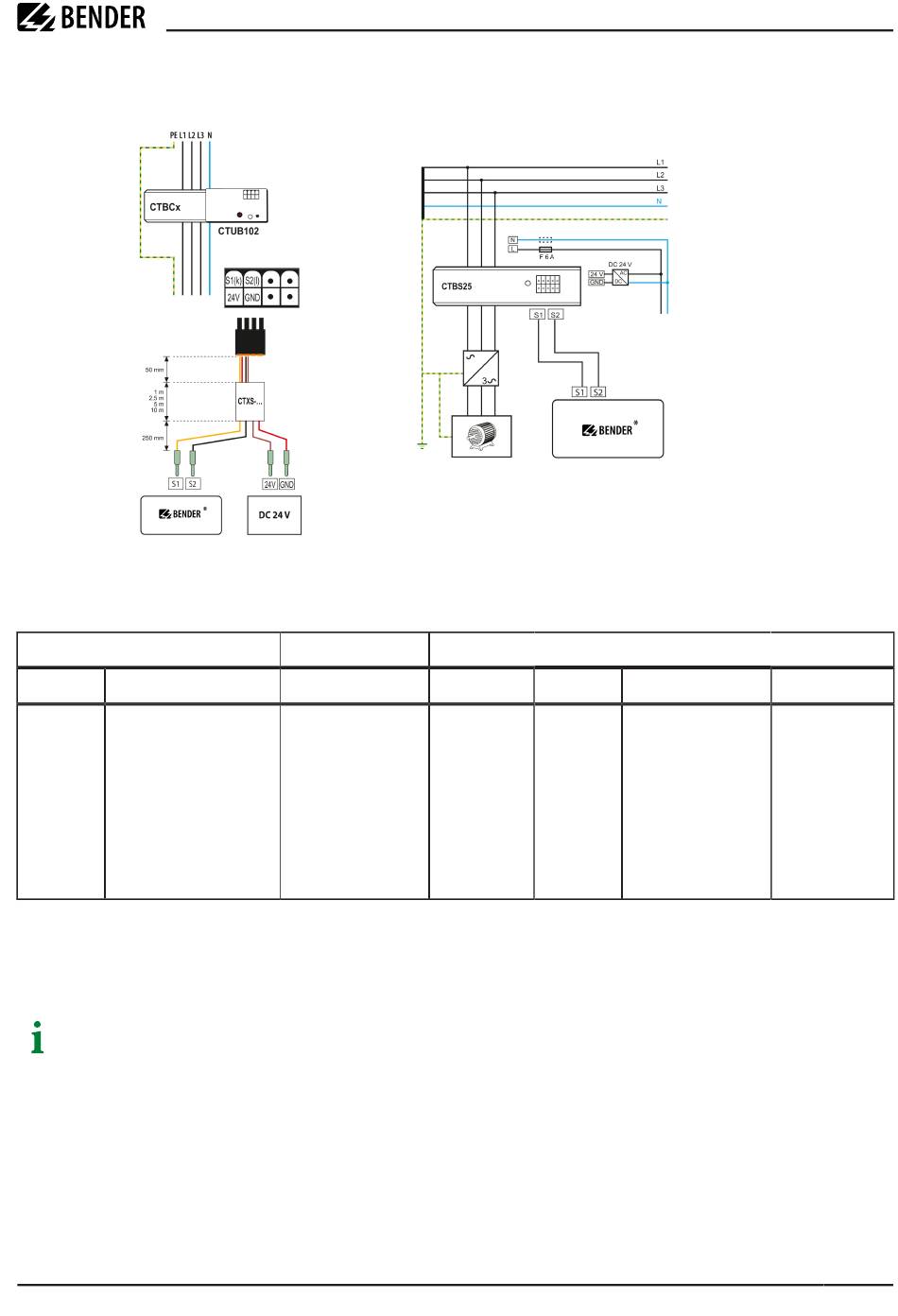

5.6.2 Anschluss Messstromwandler Typ B/B+
5.6.3 Passende Messstromwandler
Typ B/Typ B+
CTBS Serie CTUB
CTUB102-CTBC20(P)
CTUB102-CTBC35(P)
CTBS25 CTUB102-CTBC60(P)
CTUB102-CTBC120(P)
CTUB102-CTBC210(P)
5.6.4 Anschluss von Messstromwandlern anderer Hersteller
Fremdwandler „Typ A" sind nur mit aktiviertem Funktionsmodul C verwendbar. Die Windungszahlen der
Fremdwandler müssen zwingend eingetragen werden (Register 33104...33107).
Bei Geräten mit der Bestellnummer B84605042 ist die Fremdwandleranbindung bereits standardmäßig
aktiviert.
Es sind Differenzstromwandler zu verwenden, keine Laststromwandler.
Ansprechbereich
Der maximale Ansprechbereich beträgt 6 mA ... 30 A. Die tatsächliche Obergrenze des Ansprechbereichs ist
von der Windungszahl n des verwendeten Messstromwandlers abhängig:
Obergrenze Ansprechbereich
* = RCMS...
Typ A/Typ F
Serie CTAC
CTAC20
CTAC35
CTAC60
CTAC120
CTAC210
= 30 A x n/600
neu
LINETRAXX® SmartDetect RCMS425-L
Serie CTAS Serie Wx
CTAS50 W0-S20
CTAS50/01 W1-S35
CTAS80 W2-S70
CTAS80/01 W3-S105
CTAS120 W4-S140
CTAS120/01 W5-S210
RCMS425-L_D00487_00_M_XXDE/05.2025
Typ A
Serie WR Serie WS
WR70x175S
WS20x30
WR115x305S
WS50x80
WR150x350S
WS50x80S
WR200x500S
WS80x120
WR70x175SP
WS80x80S
WR115x305SP
WS80x120S
WR150x350SP
WS80x160S
WR200x500SP
