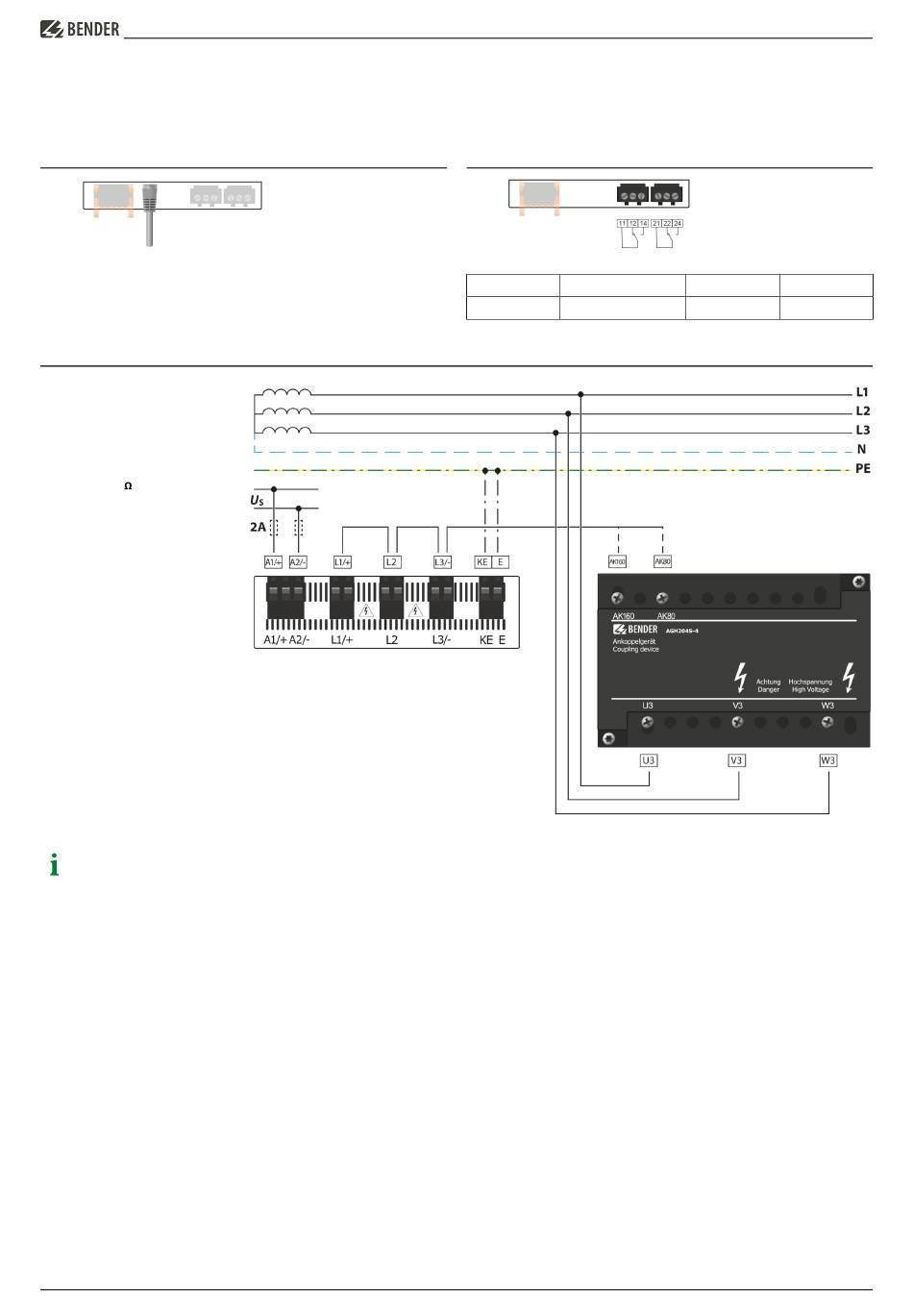

Bender ISOMETER iso685-D Bedienungsanleitung Seite 7

Anschluss der Ethernet-Schnittstelle ETH
Anschluss mit Standard-Patch-Kabel (RJ45/kein Crossover-Kabel)
zu anderen ISOMETER®n oder Vernetzung mehrerer ISOMETER® in
Stern-Topologie mittels Switch.
Anschluss mit AGH204S-4 (Art.-Nr.: B914013)
Nennspannung mit Stromrichter:
AC 0...1300 V
Nennspannung ohne Stromrichter:
AC 0...1650 V
Ansprechunsicherheit:
15 % min. +/- 5 k
Weitere Anschlussbeispiele, siehe Handbuch.
Anschluss der Relais-Schnittstellen 1 und 2
Relais 1 11 gemeinsamer Kontakt
Relais 2 21 gemeinsamer Kontakt
iso685-x_D00022_13_D_XXDE/08.2024
ISOMETER® iso685(W)-D/-S
12 Öffner 14 Schließer
22 Öffner 24 Schließer
