Schnittstellen

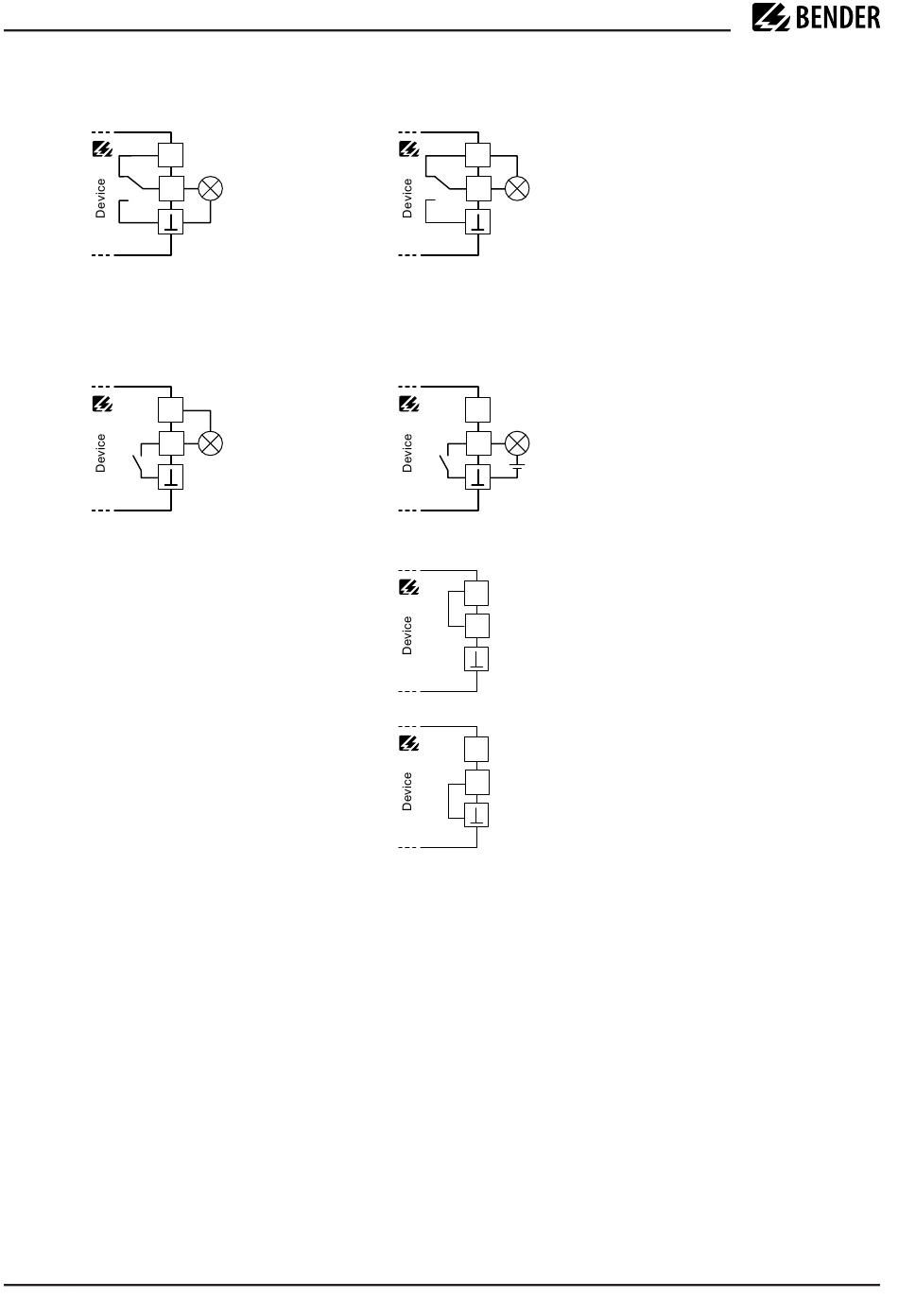

Low-Aktiv: Im aktiven Modus wird das Potential GND auf den Ausgang Q geschaltet.
+
Q
Im passiven Modus kann eine externe Spannung angeschlossen werden (siehe Technische Daten).
Der Ausgang schaltet das angelegte Potential auf GND.
+
Q
intern
Permanent High: Ausgang ist
dauerhaft auf +24 V geschaltet.
Permanent Low: Ausgang ist
dauerhaft auf GND geschaltet. So
kann beispielsweise ein zusätzlicher
Bezug für den Digitaleingang erzeugt
werden.
5.4

Ausgang M+

M+ ist ein multifunktionaler Digital-/Analogausgang mit Bezug auf GND.
