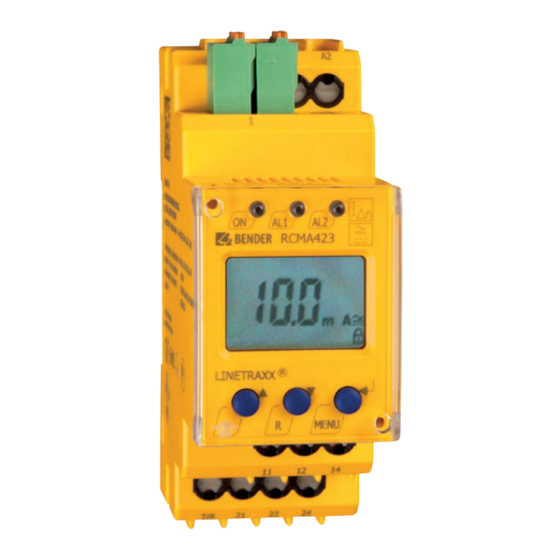

- Seite 1 LINETRAXX® RCMA423 Differenzstrom-Überwachungsgerät zur Überwachung von AC- und (pulsierenden) DC-Strömen I = 10 mA…3 A Δ in TN- und TT-Systemen RCMA423_D00063_03_M_XXDE/03.2021 Handbuch DE...
- Seite 2 Bender GmbH & Co. KG Postfach 1161 • 35301 Grünberg • Germany Londorfer Str. 65 • 35305 Grünberg • Germany Tel.: +49 6401 807-0 • Fax: +49 6401 807-259 E-Mail: info@bender.de • www.bender.de © Bender GmbH & Co. KG Alle Rechte vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Wichtig zu wissen ..................... 5 Hinweise zur Benutzung des Handbuchs ..........5 Technische Unterstützung: Service und Support ......... 6 Schulungen ......................8 Lieferbedingungen ..................8 Kontrolle, Transport und Lagerung ............8 Gewährleistung und Haftung ..............9 Entsorgung ...................... 10 2. - Seite 4 Inhaltsverzeichnis 3.2.13 Externe, kombinierte Test- bzw. Reset-Taste T/R ....... 16 3.2.14 Fehlerspeicher ....................16 4. Montage und Anschluss ................17 5. Bedienung und Einstellung ................. 19 Genutzte Display-Elemente ............... 19 Funktion der Bedienelemente ..............20 Menüstruktur ....................21 Display im Standard-Betrieb ..............23 Display im Menü-Betrieb ................
-
Seite 5: Wichtig Zu Wissen
1. Wichtig zu wissen 1.1 Hinweise zur Benutzung des Handbuchs Dieses Handbuch richtet sich an Fachpersonal der Elektrotechnik und Elektronik! Bewahren Sie dieses Handbuch zum Nachschlagen griffbereit auf. Um Ihnen das Verständnis und das Wiederfinden bestimmter Textstellen und Hinweise im Handbuch zu erleichtern, haben wir wichtige Hinweise und Infor- mationen mit Symbolen gekennzeichnet. -
Seite 6: Technische Unterstützung: Service Und Support
Wichtig zu wissen Dieses Handbuch wurde mit größtmöglicher Sorgfalt erstellt. Dennoch sind Fehler und Irrtümer nicht vollständig auszuschließen. Bender übernimmt kei- nerlei Haftung für Personen- oder Sachschäden, die sich aus Fehlern oder Irr- tümern in diesem Handbuch herleiten. 1.2 Technische Unterstützung: Service und Support Für die Inbetriebnahme und Störungsbehebung bietet Bender an:... -
Seite 7: Field-Service
Wichtig zu wissen Bender GmbH, Repair-Service, Londorfer Str. 65, 35305 Grünberg Field-Service Vor-Ort-Service für alle Bender-Produkte Inbetriebnahme, Parametrierung, Wartung, Störungsbeseitigung für Benderprodukte Analyse der Gebäudeinstallation (Netzqualitäts-Check, EMV-Check, Thermografie) Praxisschulungen für Kunden Telefon: +49 6401 807-752**, -762 **(technisch)/ +49 6401 807-753** (kaufmännisch) -
Seite 8: Schulungen
Wichtig zu wissen 1.3 Schulungen Bender bietet Ihnen gerne eine Einweisung in die Bedienung des Geräts an. Aktuelle Termine für Schulungen und Praxisseminare finden Sie im Internet unter www.bender.de > Fachwissen > Seminare. 1.4 Lieferbedingungen Es gelten die Liefer- und Zahlungsbedingungen der Firma Bender. -
Seite 9: Gewährleistung Und Haftung
Wichtig zu wissen 1.6 Gewährleistung und Haftung Gewährleistung- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurückzuführen sind: Nicht bestimmungsgemäße Verwendung des Geräts. Unsachgemäßes Montieren, Inbetriebnehmen, Bedienen und Warten ... -
Seite 10: Entsorgung
Altgeräte anderer Nutzer als privater Haushalte, die als Neugeräte nach dem 13. August 2005 in Verkehr gebracht wurden, werden vom Her- steller zurückgenommen und einer fachgerechten Entsorgung zuge- führt. Weitere Hinweise zur Entsorgung von Bender-Geräten finden Sie auf unserer Homepage unter www.bender.de > Service & Support. RCMA423_D00063_03_M_XXDE/03.2021... -
Seite 11: Sicherheitshinweise
2. Sicherheitshinweise 2.1 Sicherheitshinweise allgemein Bestandteil der Gerätedokumentation sind neben diesem Handbuch die „Sicherheitshinweise für Bender-Produkte“. 2.2 Arbeiten an elektrischen Anlagen Alle zum Einbau, zur Inbetriebnahme und zum laufenden Betrieb eines Gerätes oder Systems erforderlichen Arbeiten sind durch geeignetes Fachpersonal auszuführen. -
Seite 12: Bestimmungsgemäße Verwendung
Sicherheitshinweise 2.3 Bestimmungsgemäße Verwendung Das allstromsensitive Differenzstrom-Überwachungsgerät RCMA423 wird zur Überwachung von geerdeten Systemen (TN- und TT-Systemen) eingesetzt, in denen Gleichfehlerströme oder Wechselfehlerströme auftreten können. Teil dieser Systeme sind insbesondere Verbraucher mit Sechspuls-Brückengleich- richtern oder Einweggleichrichtung mit Glättung, z. B. Umrichter, Ladegeräte, Baumaschinen mit frequenzgeregelten Antrieben. -
Seite 13: Funktion
3. Funktion 3.1 Gerätemerkmale Allstromsensitives Differenzstrom-Überwachungsgerät Typ B nach DIN EN 62020 und IEC 60755 Zwei getrennt einstellbare Ansprechwert-Bereiche (Vorwarnung, Hauptalarm) Einstellbare Schalthysterese Effektivwertmessung Anlauf-, Ansprech- und Rückfallverzögerung Messwertanzeige über multifunktionales LC-Display ... -
Seite 14: Anschlussüberwachung
Funktion Nach Ablauf von t schalten die Alarmrelais wieder in die Ausgangslage zu- rück und die Alarm LEDs AL1 / AL2 erlöschen. Ist die Fehlerspeicherung akti- viert, bleiben die Alarmrelais in Alarmstellung und die LEDs leuchten, bis die RESET-Taste betätigt oder die Versorgungsspannung unterbrochen wurde. Mit der TEST-Taste kann die Gerätefunktion geprüft werden. -
Seite 15: Funktionsstörung
Funktionsstörung Liegt eine interne Funktionsstörung vor, blinken alle 3 LEDs. Das Display zeigt einen Fehlercode (E01…E32). In solchen Fällen wenden Sie sich bitte an die Fa. Bender. 3.2.6 Anzahl der Reload-Zyklen vorgeben Bei nur zeitweise auftretenden aber wiederkehrenden Fehlern im überwach- ten System und ausgeschaltetem Fehlerspeicher M würden die Alarm-Relais... -
Seite 16: Rückfallverzögerung
Funktion Rückfallverzögerung Nach Wegfall des Alarms und deaktivierter Fehlerspeicherung erlöschen die Alarm-LEDs und schalten die Alarm-Relais in ihren Ausgangszustand zurück. Mit Hilfe der Rückfallverzögerung (0…99 s) wird die Signalisierung des Alarm- zustands für die eingestellte Dauer aufrechterhalten. 3.2.9 Differenzstrom-Überwachung im Fensterbetrieb Durch Umschaltung des Messverfahrens in den Fensterbetrieb (SEt / In) löst das Gerät bei Verlassen des Bereichs, der durch die Ansprechwerte I1 und I2 gebildet wird, einen Alarm aus;... -
Seite 17: Montage Und Anschluss
4. Montage und Anschluss Alle zum Einbau, zur Inbetriebnahme und zum laufenden Betrieb eines Gerätes oder Systems erforderlichen Arbeiten sind durch geeignetes Fachpersonal auszuführen. Lebensgefahr durch Stromschlag! Bei Berühren von unter Spannung stehenden Anlagenteilen besteht die Gefahr eines elektrischen Schlages, ... -
Seite 18: Montage Auf Hutschiene
Montage und Anschluss Die Frontplattenabdeckung ist an der mit einem Pfeil gekennzeichneten unteren Seite aufzuklappen. 1. Montage auf Hutschiene Rasten Sie den rückseitigen Montageclip des Geräts auf der Hutschiene so ein, dass ein sicherer und fester Sitz gewährleistet ist. Schraub-Befestigung Bringen Sie die rückseitigen Montageclips (2. -
Seite 19: Bedienung Und Einstellung
5. Bedienung und Einstellung 5.1 Genutzte Display-Elemente Nachfolgende Tabelle zeigt detailliert die Bedeutung der verwendeten Dis- play-Elemente. Ele- Genutzte Display-Elemente Funktion ment Reload-Funktion bei Memory = off (L = I.) Ansprechwert I in mA Δn2 (Alarm 2, Hauptalarm) Ansprechwert I in % von I Δn1 Δn2... -
Seite 20: Funktion Der Bedienelemente
Bedienung und Einstellung 5.2 Funktion der Bedienelemente Ele- Gerätefront Funktion ment leuchtet konstant: Betriebs-LED, blinkt: grün Systemfehler oder Störung der Anschlussüberwachung LED Alarm 1 leuchtet ( gelb): AL1, Ansprechwert 1 erreicht Δ LED Alarm 2 leuchtet (gelb): AL1 AL2 Ansprechwert 2 erreicht Δ... -
Seite 21: Menüstruktur
Bedienung und Einstellung 5.3 Menüstruktur Alle einstellbaren Parameter finden Sie in den Spalten Menüpunkt und Ein- stellbarer Parameter. In der Spalte Menüpunkt wurde eine Display-nahe Dar- stellung verwendet. Über die Untermenüs r1, r2 können den Alarm-Relais K1, K2 verschiedene Alarm-Kategorien zugeordnet werden. Dies geschieht über das Aktivieren oder Deaktivieren der jeweiligen Funktion. - Seite 22 Bedienung und Einstellung Unter- Menü- Aktivie- Menü Einstellbarer Parameter menü punkt rung t on 1 Ansprechverzögerung K1 t on 2 Ansprechverzögerung K2 (Zeitsteue- rung) Anlaufverzögerung t off Rückfallverzögerung K1/K2 Bereichsumschaltung: I 12 Hoch, Fensterfunktion, Niedrig Parametereinstellung über (Gerätesteu- Passwort erung) Werkseinstellung aus- führen Funktion gesperrt...
-
Seite 23: Display Im Standard-Betrieb
Bedienung und Einstellung 5.4 Display im Standard-Betrieb In der Werkseinstellung wird der aktuell gemessene Differenzstrom ange- zeigt. Durch Betätigen der Aufwärts- oder Abwärts-Taste werden die aktuel- len Ansprechwerte I1 (Vorwarnung) und I2 (Hauptalarm) angezeigt. Um zum Messwert zurückzukehren, betätigen Sie die Enter-Taste. >... -
Seite 24: Display Im Menü-Betrieb
Bedienung und Einstellung 5.5 Display im Menü-Betrieb 5.5.1 Parameter abfragen und einstellen: Übersicht Menü- Einstellbarer Parameter punkt Ansprechwerte abfragen und einstellen: – Differenzstrom I2 (I ) (AL2) Δn2 – Differenzstrom I1 (I ) (AL1) Δn1 – Hysterese der Ansprechwerte: % Hys Fehlerspeicher und Alarm-Relais konfigurieren: –... -
Seite 25: Einstellen Der Parameter
Bedienung und Einstellung Menüstruktur t > 1,5 s t > 1,5 s t < 1,5 s t > 1,5 s t < 1,5 s 5.6 Einstellen der Parameter Beispielhaft wird die Änderung des Alarm-Ansprechwerts I1 (I ) beschrie- Δn1 ben. Vorausgesetzt wird, dass im Menü SEt/I12 der Bereich Überstrom (HI) ausgewählt ist (Werkseinstellung). - Seite 26 Bedienung und Einstellung 1. Drücken Sie die Taste MENU/Enter länger als 1,5 s. Im Display erscheint das blinkende Kürzel AL. 2. Bestätigen Sie mit Enter. Der Parameter Ansprechwert > I2 blinkt, außerdem erscheint der zugehörige Ansprechwert von 30 mA. 3. Drücken Sie die Abwärts-Taste, um den Ansprechwert I1 auszuwählen. Der Parameter I1 blinkt, außerdem erscheint der zugehörige prozentu- ale Vorwarnwert 50 % von I2.
-
Seite 27: Ansprechwerte Für Überstrom Einstellen
Bedienung und Einstellung 5.6.1 Ansprechwerte für Überstrom einstellen - Ansprechwert I2 (Überstrom I Δn2 - Ansprechwert I1 (Überstrom I Δn1 - Hysterese (Hys) der Ansprechwerte I Δn1 Δn2 Ansprechwert I2 erhöhen (Hauptalarm Überstrom) > > > > Ansprechwert I1 erhöhen (Vorwarnung Überstrom) >... -
Seite 28: Fehlerspeicher Und Arbeitsweise Der Alarm-Relais Einstellen
Bedienung und Einstellung 5.6.2 Fehlerspeicher und Arbeitsweise der Alarm-Relais einstellen Fehlerspeicher auf den Modus con umstellen Alarm-Relais K1 auf Arbeitsstrom-Betrieb (n.o.) einstellen Anzahl der Reload-Zyklen einstellen > 1,5 s RCMA423_D00063_03_M_XXDE/03.2021... -
Seite 29: Alarm-Kategorien Den Alarm-Relais Zuordnen
Bedienung und Einstellung 5.6.3 Alarm-Kategorien den Alarm-Relais zuordnen Den Alarm-Relais K1 (r1, 1) und K2 (r2, 2) können Überstrom-, Unterstrom- und geräteeigene Fehler des Differenzstrom-Überwachungsgeräts zugeordnet werden. Ab Werk signalisieren K1 und K2 Vorwarnung und Hauptalarm bei Überstrom und geräteeigenem Fehler. Alarm-Relais K1: Kategorie Gerätefehler deaktivieren >... -
Seite 30: Alarm-Relais K1: Kategorie Ansprechwert I2 Aktivieren
Bedienung und Einstellung Alarm-Relais K1: Kategorie Ansprechwert I2 aktivieren > 1,5 s Alarm-Relais K1: Kategorie „Alarm durch Gerätetest“ deaktivieren > 1,5 s Das Deaktivieren eines Alarm-Relais (K1/K2) per Menü verhindert die Signalisierung eines Alarms durch den betreffenden Wechsler! Ein Alarm wird nur noch durch die WARNUNG jeweilige Alarm-LED (AL1/AL2) angezeigt! RCMA423_D00063_03_M_XXDE/03.2021... -
Seite 31: Verzögerungszeiten Einstellen
Bedienung und Einstellung 5.6.4 Verzögerungszeiten einstellen Folgende Verzögerungen können Sie vorgeben: Ansprechverzögerung t (0…10 s) für K1, sowie t (0…10 s) für K2 Anlaufverzögerung t (0…10 s) beim Gerätestart gemeinsame Rückfallverzögerung t (0…99 s) für K1, K2. Die Einstel- ... -
Seite 32: Umschalten Von Überstrom- Auf Unterstrombetrieb Oder
Bedienung und Einstellung 5.6.5 Umschalten von Überstrom- auf Unterstrombetrieb oder Fensterbetrieb Die Umschaltung der Betriebsart erfolgt im Menü SEt/I 12 mit den Parametern HI, Lo und In. Ab Werk ist der Überstrombetrieb (HI) eingestellt. Von Überstrom-Betrieb auf Fensterbetrieb wechseln Mit diesem Menüpunkt wählen Sie aus, ob die Ansprechwerte des Geräts für den Überstrom- (HI) oder den Unterstrom-Betrieb (Lo) gelten. -
Seite 33: Passwort Ändern
Bedienung und Einstellung b) Passwort ändern >1,5 s c) Passwortschutz deaktivieren >1,5 s RCMA423_D00063_03_M_XXDE/03.2021... -
Seite 34: Werkseinstellung Wiederherstellen
Bedienung und Einstellung Werkseinstellung wiederherstellen ..5.6.7 Abfrage von Geräteinformationen Hiermit fragen Sie die Software-Version (1.xx) ab. Die Daten werden nach Start dieser Funktion als Laufband eingeblendet. Nach Durchlauf der Routine kön- nen Sie mit den Aufwärts-/Abwärts-Tasten einzelne Datenabschnitte auswäh- len. -
Seite 35: Daten
Daten 6. Daten Werkseinstellung Ansprechwert - Überstrom I1 (Vorwarnung) 15 mA (50 % von I2) 30 mA - Überstrom I2 (Hauptalarm) Hysterese 15 % Fehlerspeicher M aktiviert (on) Arbeitsweise K1/K2 Ruhestrom-Betrieb (n.c.) Anlaufverzögerung t = 0,5 s Ansprechverzögerung = 1s = 0 s Rückfallverzögerung = 1 s... -
Seite 36: Fehlercodes
Der Fehlercode löscht sich nach Beseitigung des Fehlers selbsttätig Bei Fehlercodes > 02 Maßnahme: Reset durchführen. Gerät auf die Werkseinstel- E… lung zurücksetzen. Der Fehlercode löscht sich nach Beseiti- gung des Fehlers selbsttätig. Falls der Fehler weiter besteht, Kontakt zum Bender-Service aufnehmen RCMA423_D00063_03_M_XXDE/03.2021... -
Seite 37: Technische Daten
Daten 6.3 Technische Daten ( )* = Werkseinstellung Isolationskoordination nach IEC 60664-1/IEC 60664-3 RCMA423-D-1 Bemessungsspannung ........................100 V Überspannungskategorie/Verschmutzungsgrad ................III/3 Bemessungs-Stoßspannung ......................2,5 kV RCMA423-D-2 Bemessungsspannung ........................250 V Überspannungskategorie/Verschmutzungsgrad ................III/3 Bemessungs-Stoßspannung ......................4 kV Versorgungsspannung RCMA423-D-1 Versorgungsspannungsbereich ............ - Seite 38 Daten Prozentuale Ansprechunsicherheit bei ≤ 2 Hz ..............................0…–35 % > 2 …<16 Hz ........................–35 %…+100 % ≥ 16 … ≤ 1000 Hz ..........................0…–35 % > 1000 …≤ 2000Hz..........................± 35 % Betriebsmessunsicherheit ..........................±17,5% Ansprechwerte Bemessungs-Ansprechdifferenzstrom (Vorwarnung, AL1) ......50…100 % von (50 %)* Δn1 Δn2...
- Seite 39 Daten Schaltglieder Schaltglieder ............................2 x 1 Wechsler Arbeitsweise ....................Ruhestrom/Arbeitsstrom (Ruhestrom)* Elektrische Lebensdauer bei Bemessungsbedingungen ............... 10000 Schaltspiele Kontaktdaten nach IEC 60947-5-1: Gebrauchskategorie AC-13 AC-14 DC-12 DC-12 DC-12 Bemessungsbetriebsspannung ........... 230 V...230 V .....24 V ..110 V ..220 V Bemessungsbetriebsspannung UL........
-
Seite 40: Anschluss
Daten Anschluss Für UL-Anwendungen: Kupferleitungen........................mindestens 60/70 °C Anschlussart ........................Schraubklemmen Anschlussvermögen Starr / flexibel .................. 0,2…4 / 0,2…2,5 mm (AWG 24…12) Mehrleiteranschluss (2 Leiter gleichen Querschnitts): Starr / flexibel ......................0,2…1,5 / 0,2…1,5 mm Abisolierlänge ..............................8…9 mm Anzugsdrehmoment..........................0,5…0,6 Nm Anschlussart.......................... -
Seite 41: Normen, Zulassungen Und Zertifizierungen
Daten 6.4 Normen, Zulassungen und Zertifizierungen 6.5 Bestellangaben RCMA423-D-1 RCMA423-D-2 Ansprechbereich 30 mA…3 A 30 mA…3 A Δn Bemessungsfrequenz 0…2000 Hz 0…2000 Hz DC 9,6…94 V / DC 70…300 V / Versorgungsspg. AC 42…460 Hz, AC 42…460 Hz, 16…72 V 70…300 V B74043023 B74043025... -
Seite 42: Verbindungsleitung Messstromwandler
Daten Externe Messstromwandler Innendurchmesser (mm) Geschirmt Art.-Nr. CTUB101-CTBC20 — B78120010 20 mm CTUB101-CTBC20P B78120020 CTUB101-CTBC35 — B78120012 35 mm CTUB101-CTBC35P B78120022 CTUB101-CTBC60 — B78120014 60 mm CTUB101-CTBC60P B78120024 CTUB101-CTBC120 — B78120016 120 mm CTUB101-CTBC120P B78120026 CTUB101-CTBC210 — B78120018 210 mm CTUB101-CTBC210P B78120028 Verbindungsleitung Messstromwandler... -
Seite 43: Änderungshistorie Dokumention
Daten 6.6 Änderungshistorie Dokumention Dokumenten Datum Zustand/Änderungen version 03.2021 Redaktionelle Überarbeitung Kapitel 4.: Anschlussbild Kapitel 6.3: Toleranzen Frequenzbereiche, min. Kontaktbelastung, Betriebsmessabweichung Kapitel 6.5: Bestelldaten Wandler CTUB… Hinzugefügt Kapitel 6.2: Logo UKCA RCMA423_D00063_03_M_XXDE/03.2021... - Seite 44 Daten RCMA423_D00063_03_M_XXDE/03.2021...
-
Seite 45: Index
INDEX Fehlercodes 42 Fensterbetrieb 32 Funktionsbeschreibung 13 Anlaufverzögerung t 15 Funktionsstörung 15 Anschlussplan 18 Ansprechverzögerung ton 15 Ansprechwerte einstellen Genutzte Display-Elemente 19 - Hysterese 27 Gerätemerkmale 13 - Überstrom (> I) 27 Anzahl der Reload-Zyklen einstellen 28 Arbeiten an elektrischen Anlagen 11 K1/K2: Zuordnung Alarmkategorie 21 Bedienelemente, Funktion 20 LED Alarm 1 leuchtet 20... - Seite 46 Montage und Anschluss 17 Verbindungsleitung Messstromwandler 42 Parameter abfragen und einstellen, Über- sicht 24 Werkseinstellung 16 Parametrier-Beispiel 25 Parametrieren - Alarm-Kategorien den Alarm-Relais zuordnen 29 - Ansprechwerte einstellen 27 - Fehlerspeicher einschalten 28 - Passwort-Schutz einrichten oder abschalten 32 - Verzögerungszeiten einstellen 31 - Von Überstrom-Betrieb auf Fenster- betrieb wechseln 32 Passwort-Schutz 16...
