Bender LINETRAXX SmartDetect RCMS425-L Bedienungsanleitung Seite 11

I
I
n
% I
n
U
S
LEDs
ON
AL1
AL2
Ch1...4

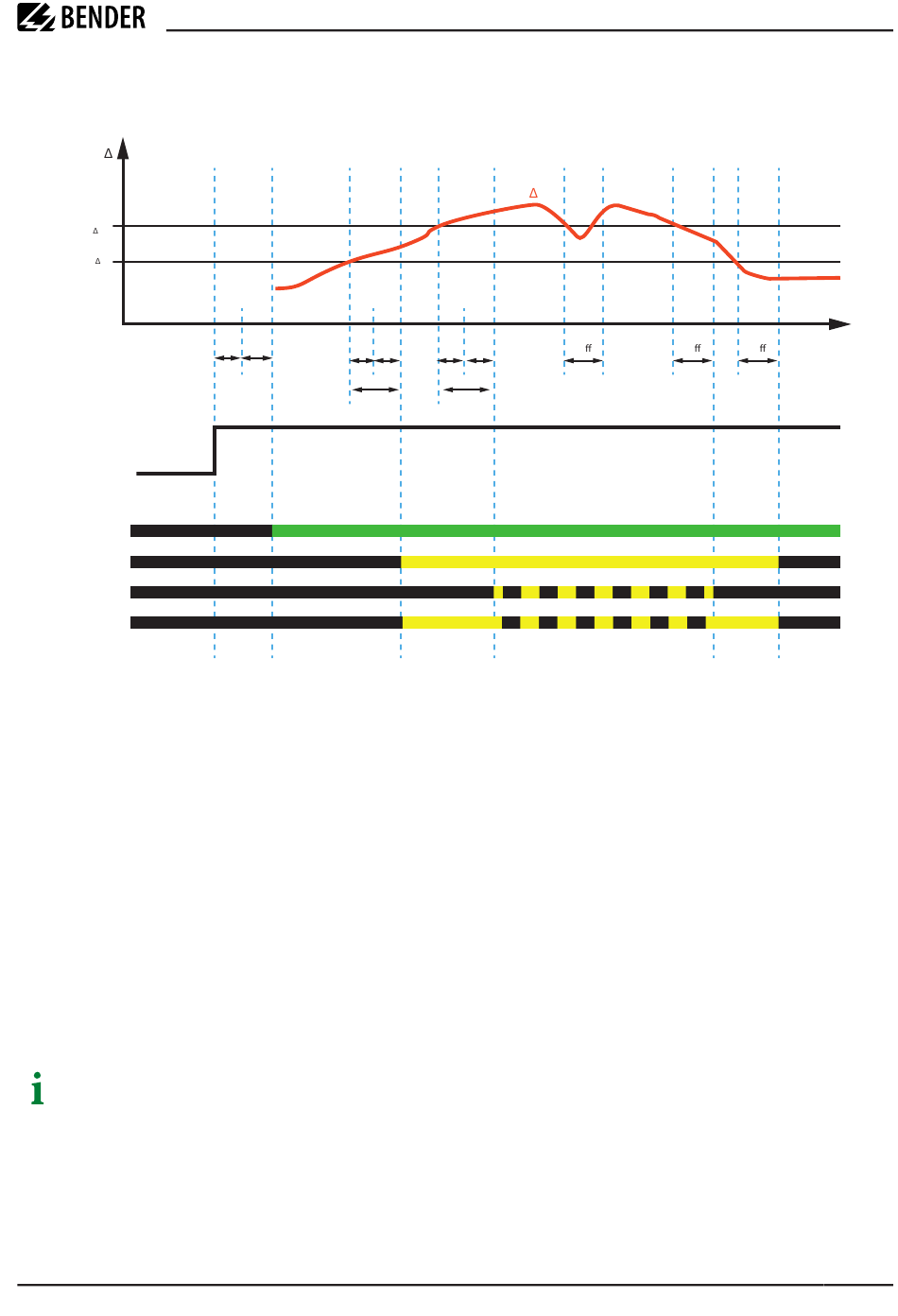

Abbildung 3-1: Zeitdiagramm
3.2.2 Anschlussüberwachung
Die Anschlüsse zu den Messstromwandlern werden permanent überwacht.
Im Fehlerfall wird eine Meldung über die Schnittstellen ausgegeben und die Status-LED sowie die Kanal-LED
des fehlerhaften Anschlusses blinken gelb.
So lange blinken die entsprechenden LEDs gelb.
3.2.3 Selbsttest, manuell
Durch Betätigen der T/R-Taste (3...6 s) simuliert das Gerät einen Alarmzustand. Alle LEDs leuchten und die
Ausgänge schalten. Die Alarmmeldungen werden über die entsprechenden Schnittstellen ausgegeben. Bei
aktiviertem Fehlerspeicher bleiben die Alarm-LEDs und die Ausgänge solange aktiv, bis der Fehlerspeicher mit
einem Reset gelöscht wird.
Der manuelle Selbsttest ist durch den Anwender periodisch (mind. alle 6 Monate) durchzuführen.
3.2.4 Funktionsstörung
Bei einer internen Funktionsstörung ändert die Status-LED die Farbe von grün zu rot oder gelb. Der Fehlercode
kann über die Geräteschnittstellen abgefragt werden.
t t
t t
ae on
b
t
an
LINETRAXX® SmartDetect RCMS425-L
I
t t t
ae on o
t
an
RCMS425-L_D00487_00_M_XXDE/05.2025
t
t t
o o
11
