Bedienung und Einstellung am Gerät
6
Bedienung und Einstellung am Gerät
6.1
Bedienfeld
6.2
STATUS-LED
Mehrfarbige Anzeige unterschiedlicher Betriebsmodi
34
RCMS425-L_D00487_00_M_XXDE/05.2025

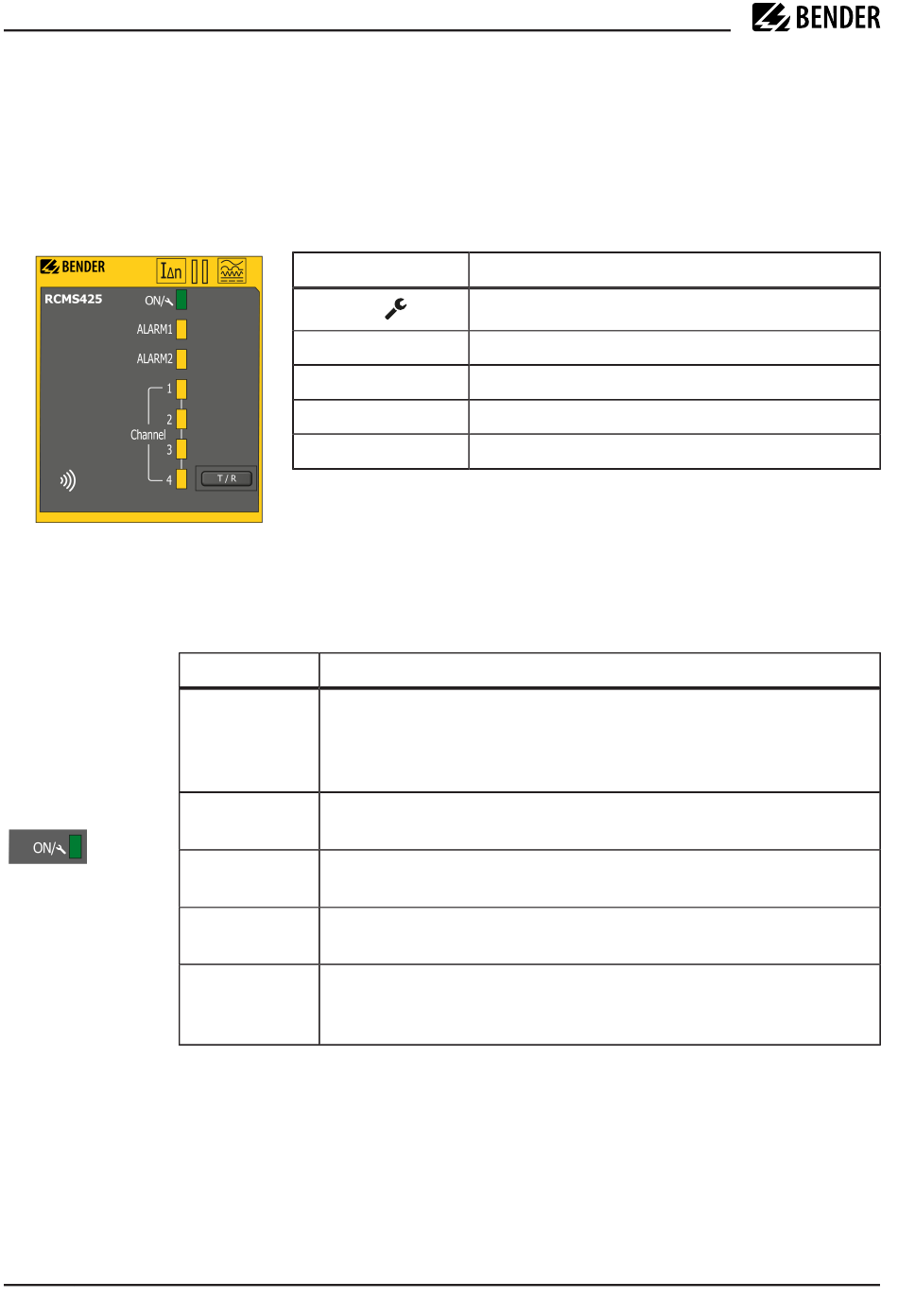

Bedienfeld
ON/
ALARM 1
ALARM 2
Ch 1...4
LED
STARTPHASE
Gerät bei Hochfahren nach dem Start
Grün
NORMALBETRIEB
Gerät im fehlerfreien Zustand
WANDLERFEHLER
Gelb blinkend
Anschlussfehler Messstromwandler
GERÄTEFEHLER reversibel
Gelb
Fehlerbehebung erforderlich
GERÄTEFEHLER irreversibel
Rot
Austausch des Geräts erforderlich.
Blau blinkend
(Frequenz
NFC AKTIV
ca. 2 s)
STATUS-LED Betriebsmodus
ALARM-LED Vorwarnung
ALARM-LED Hauptalarm
KANALANZEIGE-LEDs 1...4
T/R
Test-/Reset-Taste
Bedeutung
Betriebsmodus
