Bedienung und Einstellung am Gerät
Funktion „RESET"
Die Tastenfunktion „RESET" setzt gespeicherte Alarmzustände zurück.
Funktion „TEST"
Die Tastenfunktion „TEST" simuliert einen Differenzstrom von 1,5 x I
nimmt das Gerät folgende Zustände ein:
• Anzeige des Alarmwertes über die LEDs und die Schnittstelle.
• Der Test-Status kann über die Schnittstelle ausgelesen werden
– 0 = kein Test
– 1 = interner Test
– 2 = externer Test (Schnittstelle)
• t
und t
werden für die Dauer des Tests auf 0 s gesetzt
on
off
Funktion „NFC"
Die Tastenfunktion „NFC" ändert den aktuellen Aktivierungszustand der NFC-Schnittstelle, wenn die Taste T/
R für einen einen Zeitraum von 6...10 s betätigt wird. Die NFC-Schnittstelle deaktiviert sich nach 5 Minuten
automatisch, sollte sie nicht vorher manuell wieder deaktiviert worden sein.
NFC
Funktion „ADDR"
Die Tastenfunktion "Addr." schaltet das Gerät in den Adressierungsmodus für die RS-485- Schnittstelle. Dabei
zeigen die LED-Messwertanzeige und Status-LED die Geräteadresse an.
Vorgehen zur Eingabe einer Adresse:
1.
Taste T/R drücken bis Status-LED grün blinkt.
– Nach Loslassen der Taste T/R leuchtet die Status-LED ROT.
2.
HUNDERTER-STELLE einstellen. Taste T/R so oft kurz drücken, bis gewünschter Wert eingestellt ist. Zur
Bestätigung Taste T/R einmal lang (> 2 s) drücken.
– Nach Loslassen der Taste T/R leuchtet die Status-LED GRÜN.
3.
ZEHNER-STELLE einstellen. Taste T/R kurz drücken, bis gewünschter Wert eingestellt ist. Zur Bestätigung
die Taste T/R einmal lang (> 2 s) drücken.
– Nach Loslassen der Taste T/R leuchtet die Status-LED BLAU.
4.
EINER-STELLE einstellen. Taste T/R so oft kurz drücken, bis gewünschter Wert eingestellt ist. Zur
Bestätigung die Taste T/R einmal lang (> 2 s) drücken.
5.
Zum Verlassen der Adresseingabe die Taste T/R einmal lang (2 s) drücken.
– Nach Loslassen der Taste T/R leuchtet die Status-LED GRÜN.
Die Darstellung der Adresswerte wird mittels BCD-Code vorgenommen.
Die Adresseingabe außerhalb des gültigen Adressbereichs ist nicht möglich. Der gültige Adressbereich ist
durch eine Eingabemaske softwareseitig geschützt.
36
RCMS425-L_D00487_00_M_XXDE/05.2025
1. 5 s
Δn

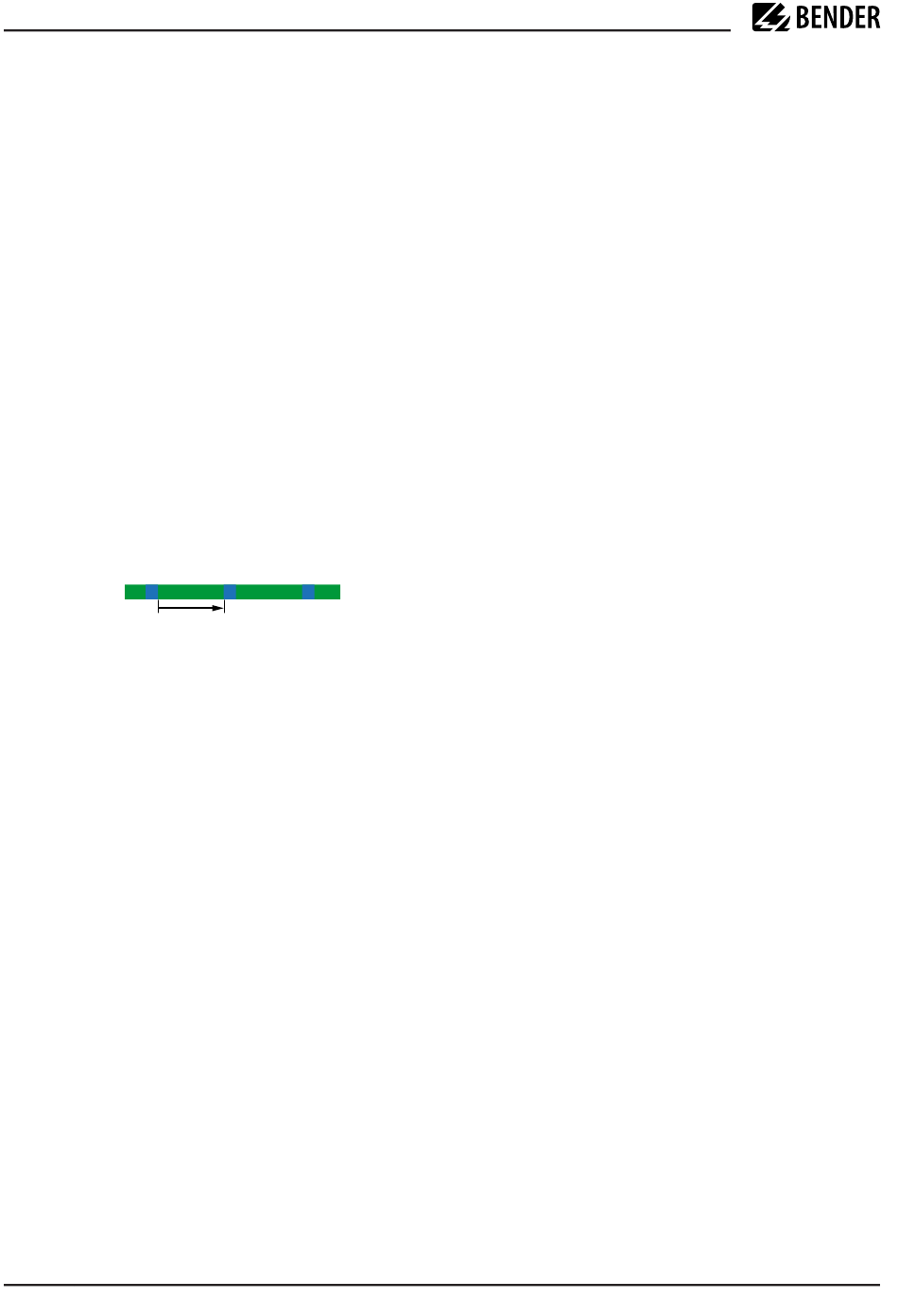

Statusanzeige Normalbetrieb mit
aktivierter NFC-Schnittstelle
für eine Dauer von 5 Sekunden. Dabei
