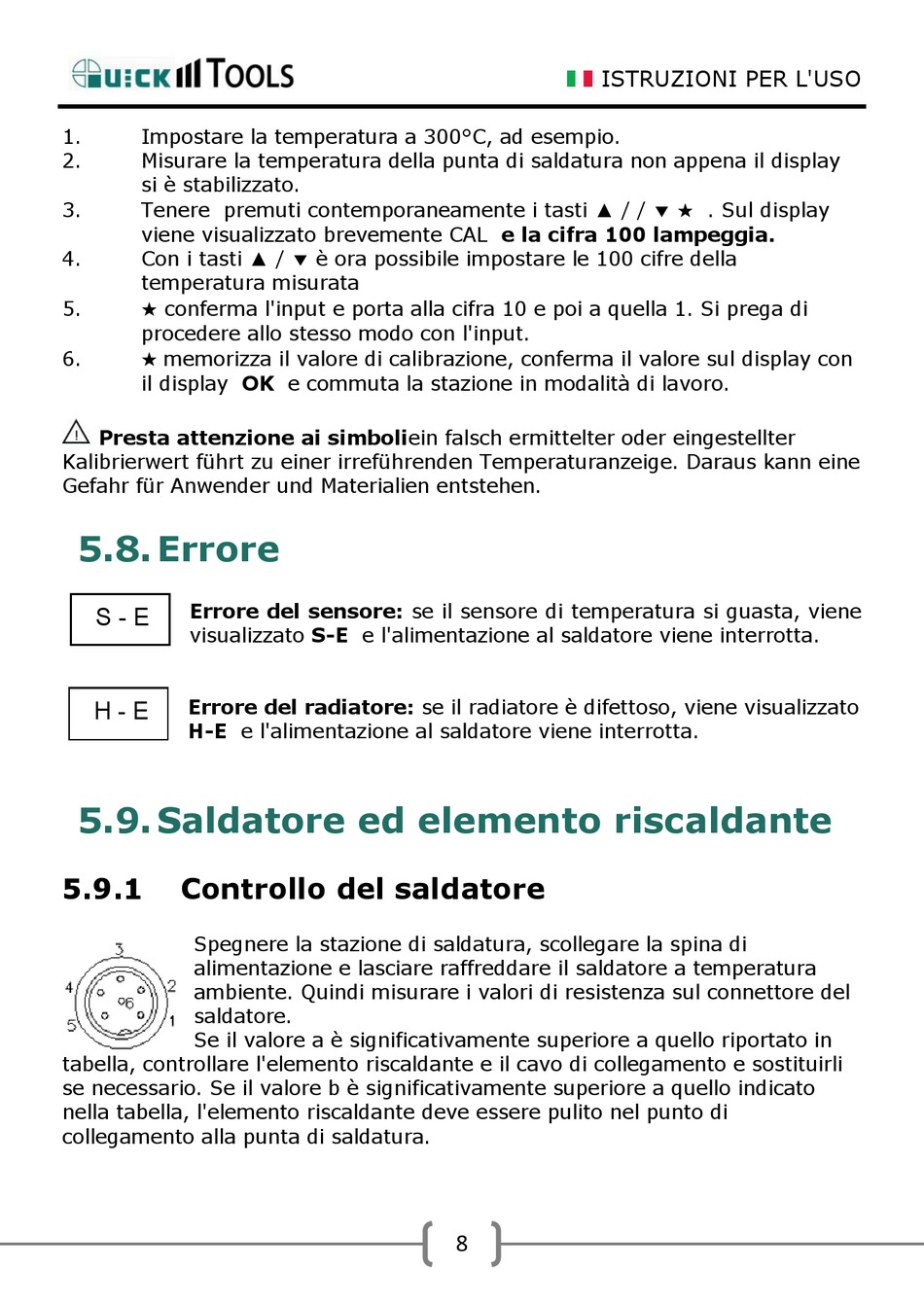

1. Impostare la temperatura a 300°C, ad esempio.
2. Misurare la temperatura della punta di saldatura non appena il display
si è stabilizzato.
Tenere premuti contemporaneamente i tasti ▲ / /  ★ . Sul display
3.
viene visualizzato brevemente CAL e la cifra 100 lampeggia.
4. Con i tasti ▲ /  è ora possibile impostare le 100 cifre della
temperatura misurata
★ conferma l'input e porta alla cifra 10 e poi a quella 1. Si prega di
5.
procedere allo stesso modo con l'input.
★ memorizza il valore di calibrazione, conferma il valore sul display con
6.
il display OK e commuta la stazione in modalità di lavoro.
Presta attenzione ai simboliein falsch ermittelter oder eingestellter
Kalibrierwert führt zu einer irreführenden Temperaturanzeige. Daraus kann eine
Gefahr für Anwender und Materialien entstehen.

5.8. Errore

Errore del sensore: se il sensore di temperatura si guasta, viene
S - E
visualizzato S-E e l'alimentazione al saldatore viene interrotta.
H - E
Errore del radiatore: se il radiatore è difettoso, viene visualizzato
H-E e l'alimentazione al saldatore viene interrotta.

5.9. Saldatore ed elemento riscaldante

5.9.1 Controllo del saldatore
Spegnere la stazione di saldatura, scollegare la spina di
alimentazione e lasciare raffreddare il saldatore a temperatura
ambiente. Quindi misurare i valori di resistenza sul connettore del
saldatore.
Se il valore a è significativamente superiore a quello riportato in
tabella, controllare l'elemento riscaldante e il cavo di collegamento e sostituirli
se necessario. Se il valore b è significativamente superiore a quello indicato
nella tabella, l'elemento riscaldante deve essere pulito nel punto di
collegamento alla punta di saldatura.
