Als de waarde a aanzienlijk hoger is dan in de tabel, controleer dan het
verwarmingselement en de aansluitkabel en vervang deze indien nodig. Als de
waarde b aanzienlijk hoger is dan in de tabel is aangegeven, moet het
verwarmingselement worden gereinigd op het aansluitpunt op de soldeerpunt.
een Tussen pin 4 en 5 (verwarmingselement)
b Tussen pin 2 en 3 (sensor)
c Tussen pin 1 en soldeerpunt

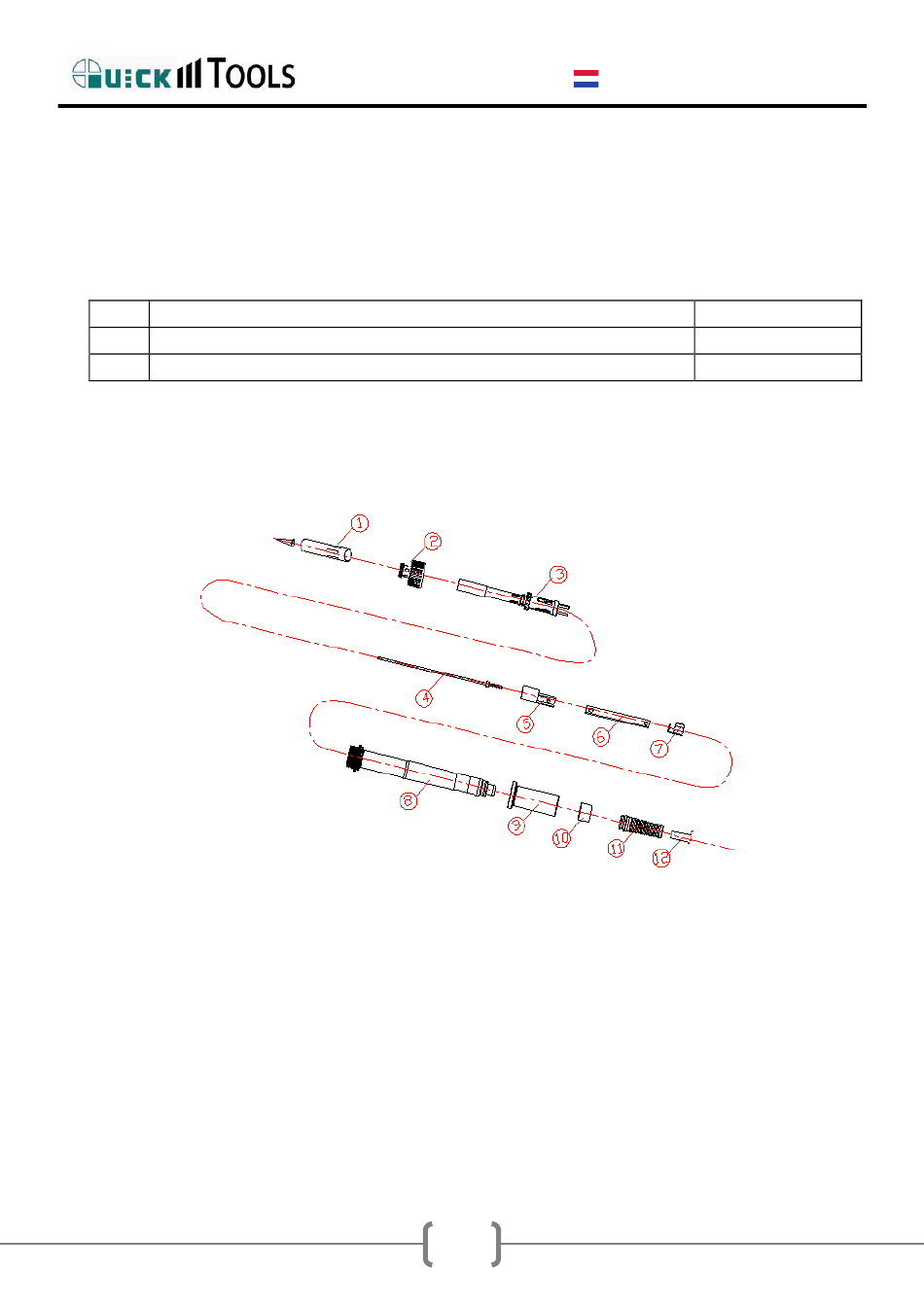

3.9.2 Demontage van de soldeerbout
1. Verwijder de kartelmoer (2) en soldeerpunt (1).
2. Trek het verwarmingselement (3) uit het handvat van de soldeerbout
(8).
3. Duw de aansluitkabel (12) iets naar voren.
4. Trek de sensor (4) incl. printplaat(6) en aansluitkabel uit de
soldeerbout (8).
OPMERKING: Gebruik geen metalen gereedschap om de punt of het
punthulpstuk van de soldeerbout te verwijderen.
