Koppe Karabo Basic Installations- Und Bedienungsanleitung Seite 16

D (1x li. und 1x re.)

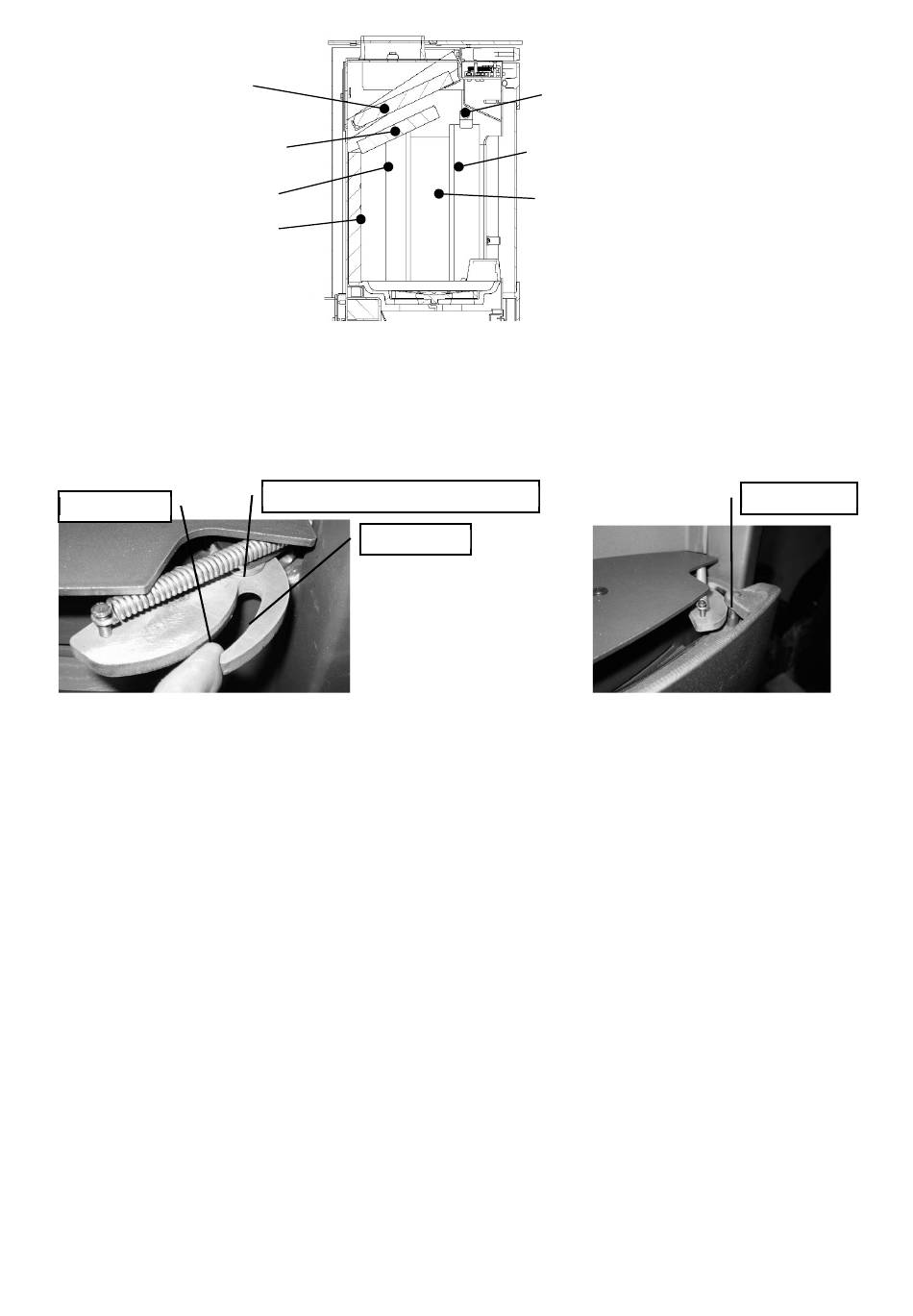

Abb.7
Reinigen des Aschekastenraumes
Zur Reinigung den Aschekasten herausziehen und mit einem Staubsauger die Asche auch hinter den Führungsleisten des Kastens
absaugen.
Wartung und Pflege Türmechanismus:
Wenn das Öffnen bzw. Schließen der Tür schwergängig oder Quietschgeräusche hörbar sind, empfehlen wir das leichte Nachfetten
des Verschlussmechanismus. Benutzen Sie dazu bitte ein hitzebeständiges Schmiermittel z.B. Kupfer– oder Grafitpaste.
Gleitfläche
Abb. 8
WICHTIG!
Schäden und Mängel, die durch ungenügende Wartung und Reinigung, durch unsachgemäße Eingriffe, Instandsetzungsarbeiten
bzw. Reparaturversuche verursacht werden, sowie Schäden und Mängel, die durch Veränderungen oder Umbau an der Feuerstätte,
deren Bedienteile oder Abgasleitung (Schornstein, Ofenrohr, etc.) und an ausgewechselten Teilen oder Materialien, die nicht der
Originalspezifikation entsprechen, verursacht wurden, sind von der Gewährleistung ausgeschlossen.
7. ERSATZTEILE
Im Falle von Ersatzteilbestellungen, aber auch von Transportschäden, Funktionsstörungen oder Reklamationen, sind diese
ausschließlich direkt an den Verkäufer, bei welchem Sie das Gerät erworben haben, zu richten und mit diesem abzuklären, da dieser
Ihr zuständiger Vertrags- und Ansprechpartner in Bezug auf die von Ihnen erworbene Feuerstätte ist. Er wird evtl. benötigte
Ersatzteile identifizieren und die Verfügbarkeit prüfen.
Verwenden Sie ausschließlich Ersatzteile, die der Originalspezifikation bzw. Erstausrüsterqualität entsprechen.
Eine Verwendung anderer Ersatzteile verändert möglicherweise die konstruktiv vorgegebenen Eigenschaften des Gerätes und führt
somit zur Beeinträchtigung der Sicherheit und möglicherweise zum Verlust der Zulassung.
Transportschäden müssen sofort nach Übergabe des Ofens Ihrem Verkäufer (Händler), von welchem Sie das Gerät erworben haben,
gemeldet und schriftlich auf dem Lieferschein angezeigt werden. Etwaige Schäden müssen vom Empfänger der Lieferung ggf.,
entsprechend den Bedingungen des Transporteurs, gegen den Transporteur geltend gemacht werden.
Funktionsstörungen und Reklamationen können von Ihrem zuständigen Händler nur entgegengenommen werden, wenn folgende
Daten vollständig beigelegt werden:
– Seriennummer (16-stelliger Code, siehe Typenschild) und Erwerbsnachweis bzw. Kopie vom Kaufbeleg von einem autorisierten
KOPPE- Fachhändler
– das vollständig ausgefüllte Installationsprotokoll
– das gerätebezogene Abnahmeprotokoll des Schornsteinfegermeisters
– bei Funktionsstörungen die vor Installation des Gerätes durchgeführte detaillierte Schornsteinberechnung nach EN 13384,
die die Einhaltung des in der Installationsanleitung geforderten Förderdruckes belegen, sowie eine detailliert protokollierte
Zugmessung des Schornsteins bei Nennwärmeleistung (gem. den Angaben der Installationsanleitung) inkl. der bei
Messung vorhandenen Begleitumstände (Außentemperatur, Einzel- oder Mehrfachbelegung des Schornsteins, Betriebsdauer im
F
A
E
Aufnahmebolzen Verriegelungsplatte
Gleitfläche
Änderungen, Irrtümer und Druckfehler bleiben ausdrücklich vorbehalten
B1 (1x li. und 1x re.)
B2 (1x li. und 1x re.)
C nur bei Karabo Basic (1x li. und 1x re.)
Abb. 9
16
Schließrolle
