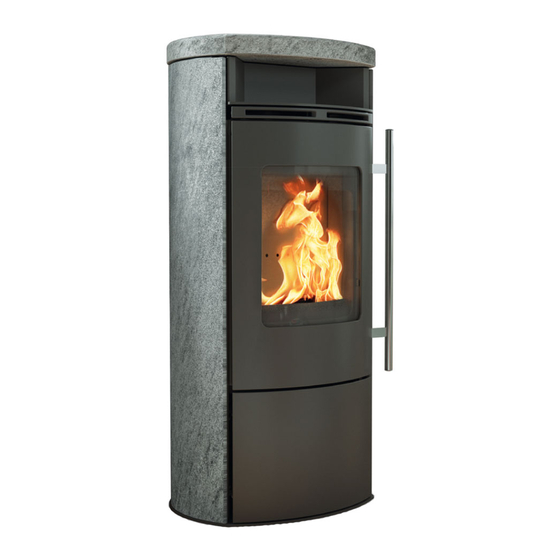

Koppe Karabo Basic Installations- Und Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Karabo Basic:
- Installations- und bedienungsanleitung (17 Seiten) ,
- Installations- und bedienungsanleitung (18 Seiten)
Verwandte Anleitungen für Koppe Karabo Basic
Inhaltszusammenfassung für Koppe Karabo Basic
- Seite 1 Installations- und Bedienungsanleitung Kaminofen Karabo Basic Karabo XL /Karabo XL WHF 250704 Änderungen, Irrtümer und Druckfehler bleiben ausdrücklich vorbehalten...
- Seite 2 BEDIENUNGSANLEITUNG Sehr geehrter Kunde, wir freuen uns, dass Sie sich für den Kauf eines KOPPE-Kaminofens entschieden haben. Dieses Gerät erfüllt die Anforderungen der Europäischen Norm DIN EN 13240. Bei Installation des Heizgerätes müssen die bestehenden Gesetze, die Landesbauordnung und die örtlichen, baurechtlichen Vorschriften beachtet werden.
- Seite 3 Installationsprotokoll Bitte füllen Sie gemeinsam mit Ihrem Fachhändler / Installateurfachbetrieb das Protokoll aus und bestätigen Sie mit Ihrer Unterschrift die Durchführung der aufgeführten Punkte. Evtl. Funktsionsstörungen lassen sich nur bei Vorlage des Inbetriebnahmeprotokolls klären! (vollständige Angaben verpflichtend): Kaminofentyp _________________________________ Seriennummer _____________________________________________ Rechnungsdatum: __________________________________________________________________________________ Name des installierenden Fachbetriebes: ______________________________________________________________ Adresse Fachbetrieb: _______________________________________________________________________________...
- Seite 4 1. AUFSTELLUNG Da es sich bei diesem Ofen um ein technisches Gerät handelt, sind für dessen Verkauf, Aufstellung, Anschluss und Inbetriebnahme besondere Fachkenntnisse erforderlich. Deshalb wird hier vorausgesetzt, dass Aufstellung und Inbetriebnahme durch den Fachbetrieb erfolgt. Bei Aufstellung, Installation und Betrieb sind unbedingt die geltenden nationalen und europäischen Normen, örtlichen und baurechtlichen Vorschriften (z.B.
- Seite 5 WARNUNG: Die Feuerstätte darf nicht verändert werden. Eine Manipulation sowie unerlaubte Eingriffe durch technische Veränderungen des Gerätes führen zum Erlöschen der Typenprüfung, CE- Kennzeichnung, und somit auch die Betriebserlaubnis. 1.3 Berechnung des Wärmebedarfs Die richtige Größenwahl des Kaminofens unter Anpassung der gegebenen Wärmebedarfsverhältnisse und den Bedürfnissen des Betreibers ist wesentlich für eine gute Funktion und den wirtschaftlichen Betrieb der Feuerstätte.
- Seite 6 - Förderdruck für Rauchrohr/Verbindungsstück Die Ermittlung muss durch entsprechende Berechnung nach DIN EN13384 erfolgen. 1.5 Schornsteinanschluss und Rauchrohr Ihr Kaminofen ist mit einem oberen Rauchrohrstutzen ausgestattet. Für den Anschluss des Gerätes an den Schornstein sind die Anforderungen gemäß DIN 18160 zu beachten. Hierfür sollten Sie einen Fachmann oder Schornsteinfegermeister beauftragen.
- Seite 7 Lassen Sie sich durch Ihren Installateur schriftlich bestätigen, dass der Raum, in dem der Ofen aufgestellt werden soll, ausreichend mit Frischluft versorgt und durch den Betrieb der Feuerstätte der hygienisch notwendige Mindestluftwechsel für das Gebäude nicht beeinträchtigt wird. In jeden Fall ist zu beachten, dass der Verbrennungsluftbedarf von ca. 27 m³/h pro Stunde bei einem Förderdruck von 4 Pa sichergestellt ist.
- Seite 8 Bei der Ofenaufstellung müssen daher folgende Mindestabstände zu brennbaren Materialien (Wände, Brennstoffe, Möbel, Textilien, Dekorationen usw.) eingehalten werden: Die Mindestentfernung des Karabo Basic, Karabo XL und Karabo XL WHF muß zu brennbaren Wänden nach hinten und zu beiden Seiten des Gerätes mindestens 20 cm betragen. ...
- Seite 9 3. BRENNSTOFFE 3.1 Brennstoffe Es dürfen in Kaminöfen nur raucharme Brennstoffe verbrannt werden. Für diesen Ofen wird ausschließlich folgender Brennstoff bevorzugt bzw. empfohlen: naturbelassenes, stückiges Buchenscheitholz einschließlich anhaftender Rinde (Restfeuchte max. 12 %), andere mögliche Brennstoffe: Braunkohlebriketts, Größe 7‘‘, max Länge 25cm UNZULÄSSIG ist dagegen die Verbrennung z.B.
- Seite 10 4. BEDIENUNGS- UND FUNKTIONSELEMENTE WARNUNG: Die Oberflächen, Abgasrohre, Bedienelemente, Aschekasten und die Sichtscheibe des Kaminofens werden sehr heiß! Diese dürfen nur mit äußerster Vorsicht und ausschließlich mit Schutzausrüstung (Hitzeschutzhandschuh) berührt werden. Halten Sie auch bei nicht betriebenem Gerät Feuertür, Aschefachtür und den Verbrennungsluftschieber immer geschlossen! Sekundärluftregler Rüttelrosteinrichtung Primärluftregler...
- Seite 11 Brennkammerbodenbereich und der Aschekasten selbst, durch zu viel Asche- und Glutreste im Aschekasten beschädigt werden. Achten Sie darauf, daß der Aschekasten bis zum Anschlag eingeschoben ist. ACHTUNG Halten Sie bei nicht betriebenem Gerät Feuertür, die Vortüre, den Aschekasten und die Verbrennungsluftschieber immer geschlossen! 4.4 Der Rüttelrost Durch Betätigen des Rüttelrostgriffes (Abb.
- Seite 12 5.2 Heizen mit Holz 5.2.1 Anfeuern Der Feuerraum sollte beim Anheizen eines noch kalten Ofens mit etwas Kleinholz und in kleinerer Menge Brennstoff behutsam bestückt und mit relativ kleiner Flamme geheizt werden, damit sich alle Materialien langsam an die Wärmeentwicklung gewöhnen können. Sie verhindern damit Risse in den Schamottesteinen, Lackschäden und Materialverzug.
- Seite 13 Holz verbrennt lang-flammig und ist stark gasend. Daher muss es zügig und unter ständiger Sauerstoffzufuhr abgebrannt werden. Mit Holz ist kein stark gedrosselter Schwachlastbetrieb (Dauerbrand) möglich. Bei zu stark verminderter Verbrennungsluft kommt es zu einem unsauberen und nicht effizienten Abbrand unter Luftmangel. Dies führt zu vermehrter Kondensat- und Teerbildung in den Heizgaszügen, starker Ruß- und Rauchbildung bis hin zur Verpuffungsgefahr.
- Seite 14 - Reinigung der Feuerraumsteine und des Abgassystems (Schorrnstein, Rauchrohre, Rauchgaswege) WARNUNG: VERBRENNUNGSGEFAHR! Die Reinigung darf nur im kalten Zustand des Ofens erfolgen. Aschekasten Entleeren Sie den Aschekasten regelmäßig mindestens einmal in der Woche, bei Bedarf auch öfter. Die Rückstände im Aschekasten dürfen sich nicht kegelförmig anhäufen, da sonst die ausreichende Verbrennungsluftzufuhr über den Aschekasten behindert wird und die notwendige Kühlung der Rosteinrichtung fehlt.
- Seite 15 Natursteine sind ein gewachsenes Naturprodukt, welches in Bezug auf Farben, Strukturverläufen, Einschlüsse, Maserungen, Gesteinsadern und Haarrissen, die in Folge der natürlichen Gesteinsbildung entstanden sind, nicht beeinflussbar ist. Diese materialbedingten Eigenschaften bleiben vorbehalten, stellen keinen Qualitätsmangel dar und beeinflussen auch nicht die Funktion des Heizgerätes.
- Seite 16 B1 (1x li. und 1x re.) B2 (1x li. und 1x re.) D (1x li. und 1x re.) C nur bei Karabo Basic (1x li. und 1x re.) Abb.7 Reinigen des Aschekastenraumes Zur Reinigung den Aschekasten herausziehen und mit einem Staubsauger die Asche auch hinter den Führungsleisten des Kastens absaugen.
- Seite 17 Zeitpunkt der Messung, Abgastemperatur am Meßpunkt, Lage des Meßpunktes, verwendeter Brennstoff und Aufgabemenge, Einzelbetrieb oder bei Mehrfachbelegung im Kombibetrieb mit anderen Feuerstätten, etc.) durch einen Fachbetrieb – Aussagekräftige Bilder oder Videos der Anschluss-Situation der Feuerstätte an den Schornstein und der Feuerstätte, die die Funktionsstörung bzw.
- Seite 18 IHR KLEINER RATGEBER Problem Mögliche Ursache Das Holz entzündet sich nicht oder nur zögernd - Das Holz ist zu dick - Das Holz ist zu feucht - Die Luftzufuhr ist zu gering Das Holz brennt ohne helle, gelbe Flamme, schwelt vor - Das Holz ist zu feucht sich hin oder geht sogar aus.
- Seite 19 Verordnung (EU) 2015/1185 zur Durchführung der Richtlinie 2009/125/EG (Ökodesign-Richtlinie) Modellkennung(en): Karabo Gleichwertige Modelle: Karabo Basic, Karabo Basic Glas; Karabo XL; Karabo XL WHF; Prüfberichte: FK 40 15 342; W-O 1855-00/20; W-O 1855-01/21 Angewendete harmonisierte Normen: DIN EN 13240 :2001/A2 :2004/AC:2007; EN13240 Berichtigung 1:2008-06 Andere angewendete Normen/techn.
- Seite 20 Raumheizer für feste Brennstoffe ohne Warmwasserbereitung / use of the construction product room heater burning solid fuel without water supply Hersteller / trade mark Erwin Koppe Keramische Heizgeräte GmbH Koppe-Platz 1 D-92676 Eschenbach Systeme zur Bewertung und Überprüfung der Leistungsbeständigkeit des Bauproduktes gemäß Anhang V /...
- Seite 21 Raumheizer für feste Brennstoffe ohne Warmwasserbereitung / use of the construction product room heater burning solid fuel without water supply Hersteller / trade mark Erwin Koppe Keramische Heizgeräte GmbH Koppe-Platz 1 D-92676 Eschenbach Systeme zur Bewertung und Überprüfung der Leistungsbeständigkeit des Bauproduktes gemäß Anhang V /...
- Seite 22 Raumheizer für feste Brennstoffe ohne Warmwasserbereitung / use of the construction product room heater burning solid fuel without water supply Hersteller / trade mark Erwin Koppe Keramische Heizgeräte GmbH Koppe-Platz 1 D-92676 Eschenbach Systeme zur Bewertung und Überprüfung der Leistungsbeständigkeit des Bauproduktes gemäß Anhang V /...
- Seite 23 Diese EG-Konformitätserklärung gilt Karabo Basic, Karabo XL und Karabo XL WHF und beschreibt die Übereinstimmung mit den nachfolgenden Richtlinien: This EC Declaration of Conformity applies to the product Karabo Basic, Karabo XL, and Karabo XL WHF and describes the conformity with the following guidelines: - 2009/125/EC Richtlinie für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrelevanter...
