4. BEDIENUNGS- UND FUNKTIONSELEMENTE
WARNUNG:
Die Oberflächen, Abgasrohre, Bedienelemente, Aschekasten und die Sichtscheibe des Kaminofens werden sehr heiß!
Diese dürfen nur mit äußerster Vorsicht und ausschließlich mit Schutzausrüstung (Hitzeschutzhandschuh) berührt
werden.
Halten Sie auch bei nicht betriebenem Gerät Feuertür, Aschefachtür und den Verbrennungsluftschieber immer geschlossen!
Sekundärluftregler
4.1 Die Feuer- und Holzlegetür
Die Feuerraumtür (Sichtfenstertür) muss im Heizbetrieb stets geschlossen sein und darf nur zur Beschickung von Brennstoff geöffnet
werden.
Zum Nachfüllen von Brennstoff die Feuerraumtür erst nach Erlöschen der Flammen zunächst um ca. 3-4 cm weit zu öffnen, um
Rauchaustritt und Flugaschebildung in den Aufstellraum zu vermeiden. Nach ca. 5-10 sek. kann die Türe zur Beschickung von
Brennstoff langsam geöffnet werden.
Das selbstständige Schließen dieser Tür geschieht im unteren Türbereich über einen hydraulischen Türschließer. Die Holzlegetüre
ist mit einem Schnappverschluss (Push-to-open) ausgestattet. Zum Öffnen der Türe genügt ein leichter Druck auf die rechte Seite
des Türblattes. Durch sanftes Andrücken des Türblattes an den Ofen wird die Holzlegetüre geschlossen.
Türschließer, Schnappverschluss und Zugfeder sind Verschleißteile und müssen bei ungenügendem Schließverhalten entsprechend
regelmäßig durch den Betreiber geprüft und ggf. ausgewechselt werden.
4.2 Die Primär-/Sekundärluft
ACHTUNG:
die Regler und der Türgriff können bei Ofenbetrieb sehr heiß werden! Sie dürfen nur mit einem Hitzeschutzhandschuh
bedient werden.

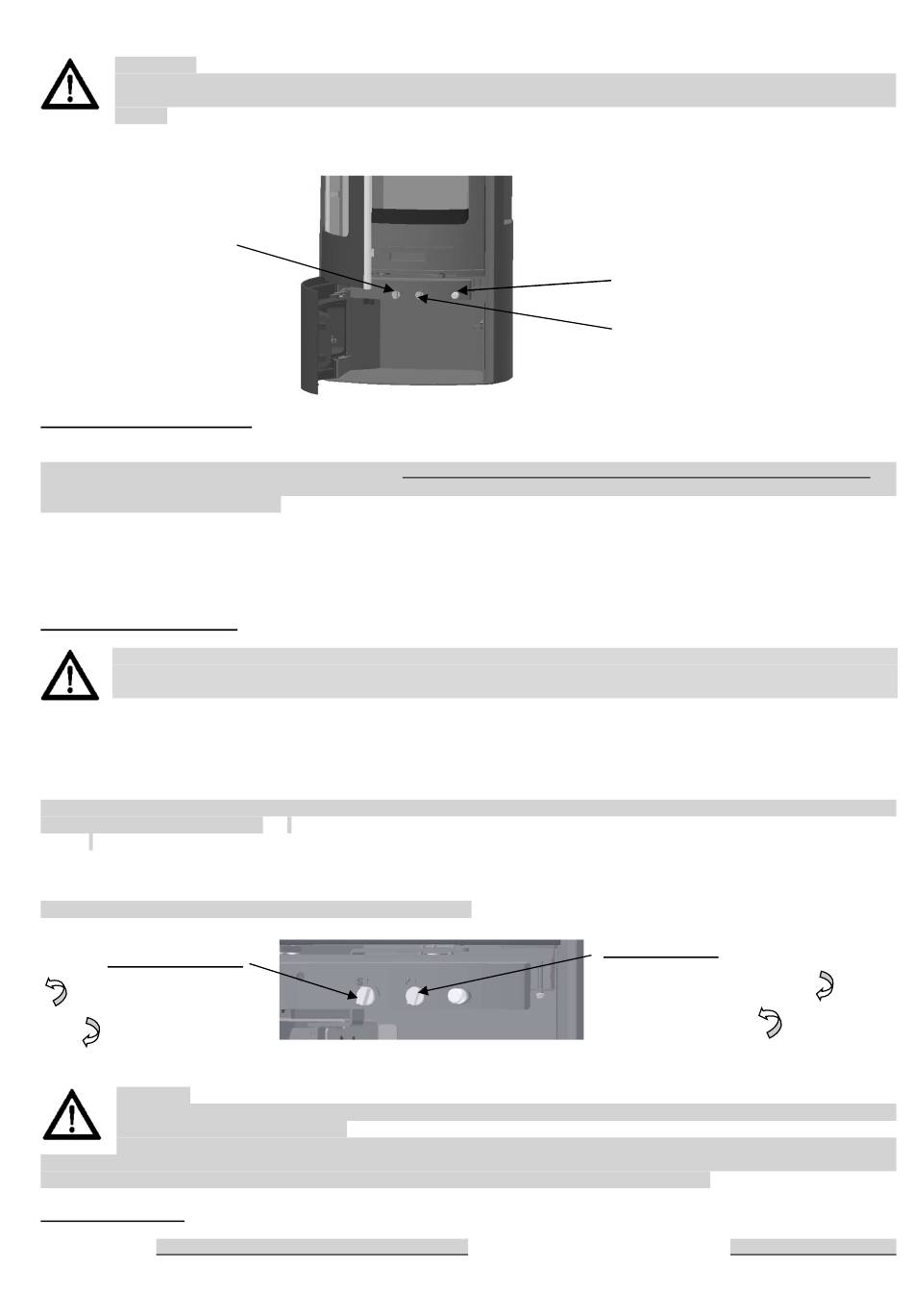

Der Kaminofen ist mit einem Primärluftregler (P) zur Feinluftregulierung ausgestattet, dieser befindet sich nach Öffnen der
Holzlegetüre unterhalb der Feuerraumtür rechts (siehe Abb. 4).
Er dient zur Regelung der Verbrennungsluft von unten über den Aschekasten und den Rost zum Brennstoff. Vermeiden Sie deshalb,
dass es zur vollständigen Füllung des Aschekastens kommt, da die Asche den Zutritt der primären Verbrennungsluft negativ
beeinträchtigen könnte.
Beim Anzünden von Scheitholz muss der Regler zunächst vollständig geöffnet sein. Nach dem Überzünden des Holzes sollte die
Primärluftzufuhr reduziert werden und, je nach Witterungsbedingungen und Zugverhalten des Schornsteins, ggf. auch geschlossen
werden.
Der Sekundärluftregler (S) ist bei geöffneter Holzlegetüre links neben dem Aschekasten angebracht. Dieser ermöglicht die Regelung
der Nachverbrennungsluftmenge je nach verwendetem Brennstoff.
Dieser Regler ist nach der Tabelle von Kap. 5.2.2 einzustellen.
Sekundärluftregler:
= Sekundärluftregler offen
= Sekundärluftregler
geschlossen
ACHTUNG
Bei Holzfeuerung mit zu weit geöffneten Primär- und Sekundärluftreglern besteht die Gefahr der Überhitzung des
Kaminofens (Schmiedefeuereffekt).
Es ist nicht zulässig, beide Luftregler zusammen zur Drosselung des Feuers ganz zu schließen, da es, vor allem bei
schlechtem Kaminzug zu Verpuffungen, Schäden am Ofen und zu hohen Schadstoffausstoß in den Rauchgasen kommt. Bei
sichtbarer, langer Flammenbildung sollte der Primärluftregler nie ganz geschlossen werden (siehe 5.2).
4.3 Der Aschekasten
Der Aschekasten ist nach Öffnen der Feuerraumtüre zugänglich.
Der Aschekasten muss rechtzeitig und regelmäßig geleert werden. Beachten Sie bitte, dass Sie die Asche nur in erkaltetem Zustand
entsorgen. Ein wachsender Aschekegel kann die Zufuhr von Primärluft beeinträchtigen. Achten Sie darauf, dass der Luftweg für die
Primärluft nicht durch Ansammlung von Asche versperrt wird. Darüber hinaus kann das Gerät besonders im Feuerrost- und
Abb. 4
Änderungen, Irrtümer und Druckfehler bleiben ausdrücklich vorbehalten
Rüttelrosteinrichtung
Primärluftregler
Abb. 2
Primärluftregler:
Primärluftregler geschlossen=
Primärluftregler offen=
