Create Wind Calm Concrete Bedienungsanleitung Seite 27

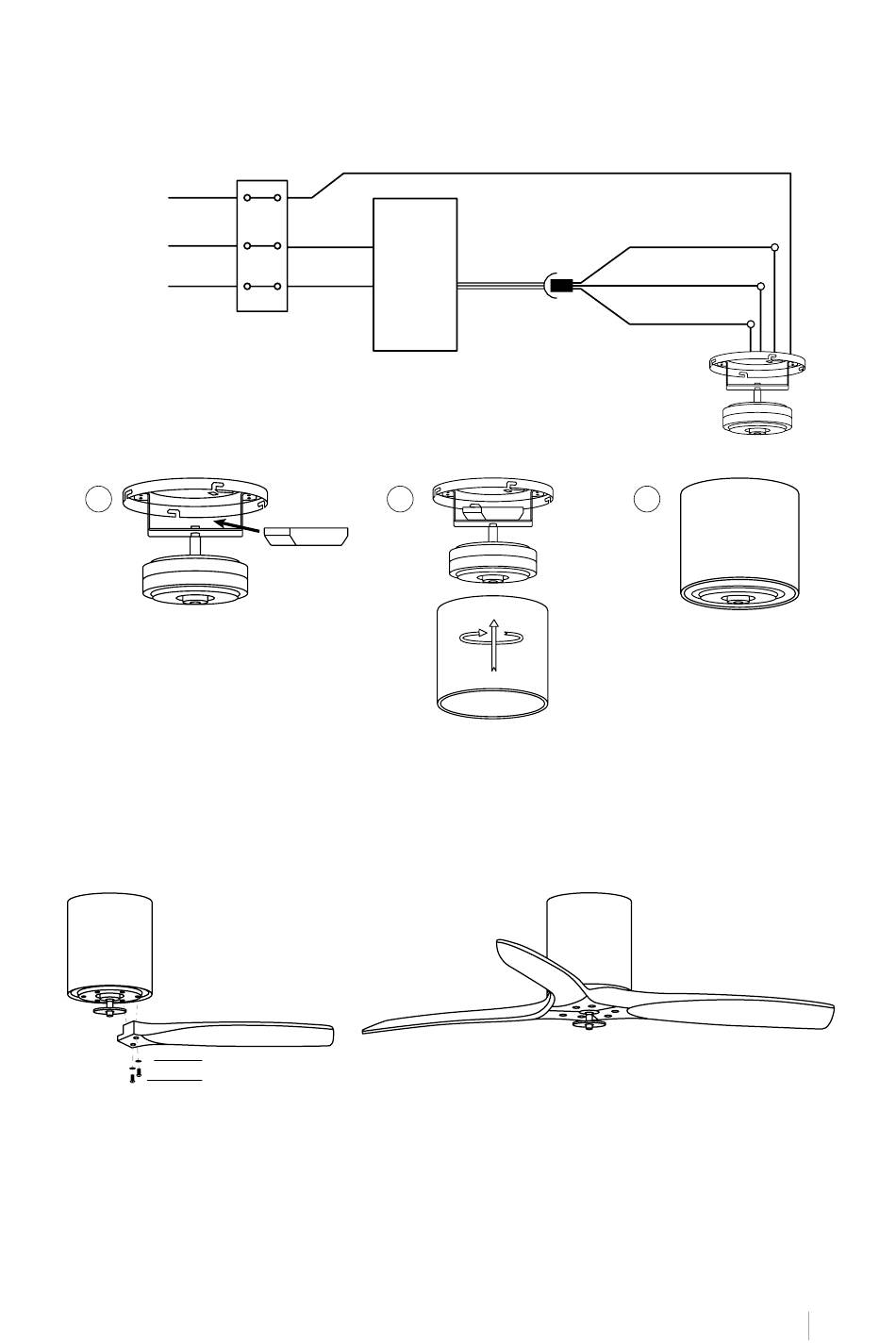

C O NE X ÃO D E F I AÇÃO
Faça a conexão entre os fios do receptor e os fios do motor do ventilador seguindo as
indicações coloridas. Certifique-se de que a conexão esteja firme.
Tome terreno
L
N
C O LOCAÇÃO D O T E LH AD O
1
1. Introduzir a chave no corpo do motor.
2. Alinhar a tampa do motor com as ranhuras do suporte de montagem e, em seguida, rodar
para fixar a junta.
3. Certifique-se de que o corpo do motor está perfeitamente instalado no teto.
MONTAGEM DAS LÂMINAS
Arandela
Parafuso da lâmina
Conselho: Arruelas para os parafusos das lâminas podem ser colocadas em cada parafuso
antes de instalar as lâminas.
1. Selecione os parafusos da lâmina e fixe a primeira lâmina, alinhando os orifícios do motor
com os orifícios da lâmina. Aparafuse a lâmina de forma que fique segura, mas sem aper-
tar muito os parafusos para poder colocar o resto.
2. Repita o passo anterior com o restante das lâminas.
3. Assim que todas as lâminas estiverem no lugar, aperte os parafusos completamente para
que as lâminas fiquem totalmente fixadas.
Entrada L
(preta)
Receptor
de
controle
Entrada N
remoto
(branca)
2
Chão (verde/amarelo)
Motor DC L (rosa)
Motor DC L (vermelho)
3
Motor DC L (cinza)
P ORTUGUÊ S
27
