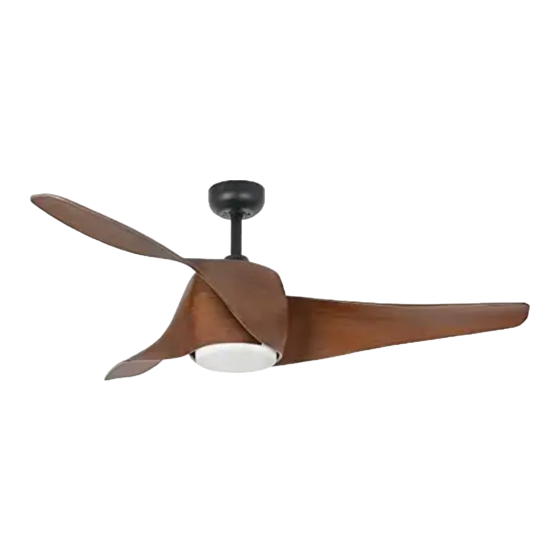

- Seite 1 WIND FOLD DECKENVENTILATOR MIT LICHT MANUELLE MONTAGE DEUTSCH...
- Seite 4 W I ND FO LD To download this user guide in your language, visit our website: www.create-store.com/uk Para descargar el manual en su idioma, visite nuestra web: www.create-store.com/es Para baixar o manual no seu idiomas, visite nosso site: www.create-store.com/pt Pour télécharger le manuel dans votre langue, visitez notre site Web: www.create-store.com/fr...
-
Seite 5: Inhaltsverzeichnis
WIND FOLD INDEX Li e fe ru mfan g S c h r itt 1. H olzd ac h S c h r itt 1. B eto nde cke S c h r itt 1. Zw i s che ndec ke Wa h l d e s H altegri ffs S c h r itt 2. -
Seite 6: Lieferumfang
LIEFERUMFANG BLUME DRIVER FERNBEDIENUNG LED-PLATTE VERZIERER MOTOR (x3) KLINGEN TULIPA SCHAFT VERLÄNGERUNGSPFOSTEN MONTAGEHALTERUNG VERZIERER MOTOR (1) Dehnschrauben ANSCHLÜSSE SCHRAUBEN FÜR TRIMMUNG + MOTOR SPLEISSEN (2) HOLZSCHRAUBEN AUSGLEICHSATZ UNTERSTÜTZUNG BLATTSCHRAUBEN KLINGEN AUFMERKSAMKEIT! Bevor Sie mit der Montage beginnen, denken Sie daran, das Licht von der Schalttafel zu trennen, um keinen Stromschlag zu erleiden. -
Seite 7: Schritt 1. Holzdach
SCHRITT 1. HOLZDACH TEILE UND WERKZEUGE MATERIAL NICHT ENTHALTEN (2) HOLZSCHRAUBEN OPTIONAL JE NACH DACHART UNTERSTÜTZUNG VON MONTAGE Markieren Sie mit einem Bleistift die 4 Lö- Gegebenenfalls müssen Sie je nach Art cher des Stückes K auf dem Dach. des Daches einen Bohrer verwenden, um das Loch in das Holz zu bohren. -
Seite 8: Schritt 1. Betondecke
SCHRITT 1. BETONDECKE TEILE UND WERKZEUGE MATERIAL NICHT ENTHALTEN (1) Dehnschrauben UNTERSTÜTZUNG VON MONTAGE zerlege das Teil M es in Stücke zu trennen. Ø8mm Markieren Sie mit einem Bleistift die 2 Mit Hilfe einer Bohrmaschine mit einem mittleren Löcher des Stücks K an der De- Bohrer Ø8 mm die beiden entsprechenden cke mit dem gleichen Stück als Führung. - Seite 9 das Stück platzieren K Passen Sie ihre Lö- Geben Sie das Teil in der Reihenfolge ein cher mit den Schrauben an M1. Stellen Sie M2, M3 und dann die Nuss M4. sicher, dass sich die Deckenkabel auf einer Seite des Stücks befinden K. das Stück festziehen M4 mit einem Stellen Sie sicher, dass das Teil K Es ist Schraubenschlüssel Nr.
-
Seite 10: Schritt 1. Zwischendecke
SCHRITT 1. ZWISCHENDECKE TEILE UND WERKZEUGE MATERIAL NICHT ENTHALTEN BEFESTIGUNGSSCHRAUBEN MIT FEDERHEBEL UNTERSTÜTZUNG VON MONTAGE Markieren Sie die 2 zentralen Löcher des Mit Hilfe eines Bohrers die 2 entsprechen- Stücks an der Decke mit einem Bleistift K den Löcher bohren. mit dem gleichen Stück als Führung. -
Seite 11: Wahl Des Haltegriffs
WAHL DES HALTEGRIFFS Bevor beginnen, wäh- gewünschte Höhe aus. (10 cm +/-) Sie müssen zwischen der Höhe des Stücks wählen I Welle J. · Wenn Sie die Höhe des Stücks wählen J, Sie müs- sen die nachstehenden Anweisungen befolgen. · Wenn Sie die Höhe des Stücks wählen I, gehen Sie NEIGUNGSUNTERSTÜTZUNG direkt zu Schritt 2 (Seite 12). - Seite 12 Lassen Sie die Neigungs- Ziehen beiden Setzen Sie den Stift wieder halterung auf dem Stift ein- Schrauben Nei- in das Stück J. rasten. gungshalterung mit dem Schraubendreher fest. Sichern Sie den Stift mit Das Stück ist schon J ein- dem Sicherungsstück, da- satzbereit.
-
Seite 13: Schritt 2. Klingenmontage
SCHRITT 2. KLINGENMONTAGE (x7) SCHRAUBEN BLATTHALTER (x3) KLIN- MOTOR KLINGEN Beginnen Sie mit dem Entfernen der Motorschrauben. H, wenn Ihre Schrauben Q in einer Plastiktüte sind, fahren Sie mit Schritt 4 fort. Entfernen Sie die Klingenhalterungsschrauben. R und speichern Sie sie für den nächsten Schritt. - Seite 14 Sobald die erste Klinge lokalisiert ist E und ziehen Sie die Schrauben fest Q zum Motor H, drehen Sie das Mittelstück so, dass die Treiberkabel nach oben zeigen. Setzen Sie die Klingenhalterung ein R oben auf dem Motor H und unter den Klingen UND. Ziehen Sie die Klinge fest E mit den Schrauben, die Sie vom Klingenhalter entfernt haben R.
-
Seite 15: Schritt 3. Montage Des Hauptkörpers
SCHRITT 3. MONTAGE DES HAUPTKÖRPERS VERZIERER BLUME MOTOR WÄHLEN SIE DIE HÖHE, DIE SIE MOTOR BENÖTIGEN Entfernen Sie den Stift aus Setzen Sie die Sattelstütze ein I/J, durch das Loch im Teil A. dem Teil I/J, je nach gewähl- ter Höhe. Setzen Sie die Sattelstütze Sobald das Stück eingefügt ein I/J, durch das Loch im... -
Seite 16: Schritt 4. Treiberverbindung
Entfernen Sie mit Hilfe ei- Führen Sie die Sattelstütze Sobald Sattelstütze nes Schraubendrehers die 2 in die Oberseite des Teils eingesetzt ist, platzieren Schrauben von der Obersei- ein H. Achten Sie darauf, Sie den Stift des Teils I/J so te des Teils H. dass keine Drähte einge- dass es mit dem Loch in der klemmt werden. - Seite 17 Denken Sie daran, die Kerbe Stecken Sie die Neigungs- Bevor Sie fortfahren, über- an der Neigungshalterung halterung in den Schlitz am prüfen Sie, ob die zentrale nach hinten zu setzen, da- Teil K. Struktur gut platziert ist, mit das Teil genau passt. damit sie nicht herunter- fällt.
- Seite 18 Verbinden Sie das L-Kabel Verbinden Sie den N-Draht Stellen Sie sicher, dass alles des Treibers mit dem PHA- des Treibers mit dem NEUT- richtig befestigt ist. SE-Kabel Ihrer Installation. RAL-Draht Ihrer Installation. Schiebestück A nach oben, um es auf die vorstehenden Drehen Sie das Teil nach Schrauben des Teils zu montieren K.
-
Seite 19: Schritt 5. Anpassen Der Verkleidung
SCHRITT 5. ANPASSEN DER VERKLEIDUNG SCHRAUBEN FÜR VERZIERER VERZIERER Entfernen Sie mit einem Schraubendreher die 3 mittleren Führen Sie die Lüfterkabel Schrauben vom Motor zur späteren Verwendung. Wenn die- durch das Mittelloch des se Schrauben in einem versiegelten Beutel geliefert wer- Teils G. -
Seite 20: Schritt 6. Led-Board-Anschluss
SCHRITT 6. LED-BOARD-ANSCHLUSS LED-PLATTE Verbinden Sie die Teildrähte D zu denen des Lüfters, die die Anschlüsse verbinden, jedes Kabel mit der gleichen Farbe. Dann das Teil befestigen D mit Hilfe der Magnete am Lüfter an, damit er an Ort und Stelle bleibt. -
Seite 21: Schritt 7. Platzierung Von La Tulipa
SCHRITT 7. PLATZIERUNG VON LA TULIPA TULIPA Das Stück platzieren F am Lüfter, indem Sie ihn in die Verkleidung einsetzen und im Uhrzei- gersinn drehen. Vergessen Sie nicht zu überprüfen, ob das Teil gut befestigt ist. Nach der Überprüfung können Sie den Strom anschließen und Ihren neuen Ventilator mit Licht genießen. -
Seite 22: Auswuchtkit Für Klingen
AUSWUCHTKIT FÜR KLINGEN AUSGLEICHSATZ Ihr Deckenventilator kann aufgrund von Unregelmäßigkeiten in den Flügeln oder Halterun- gen während des Betriebs Schwingprobleme haben. Darüber hinaus können eine falsche Montage des Systems oder verdrehte Lager zusätzliche Probleme verursachen. Zur Behe- bung dieser Probleme wird folgende Vorgehensweise empfohlen: 1. - Seite 24 DEUTSCH...
