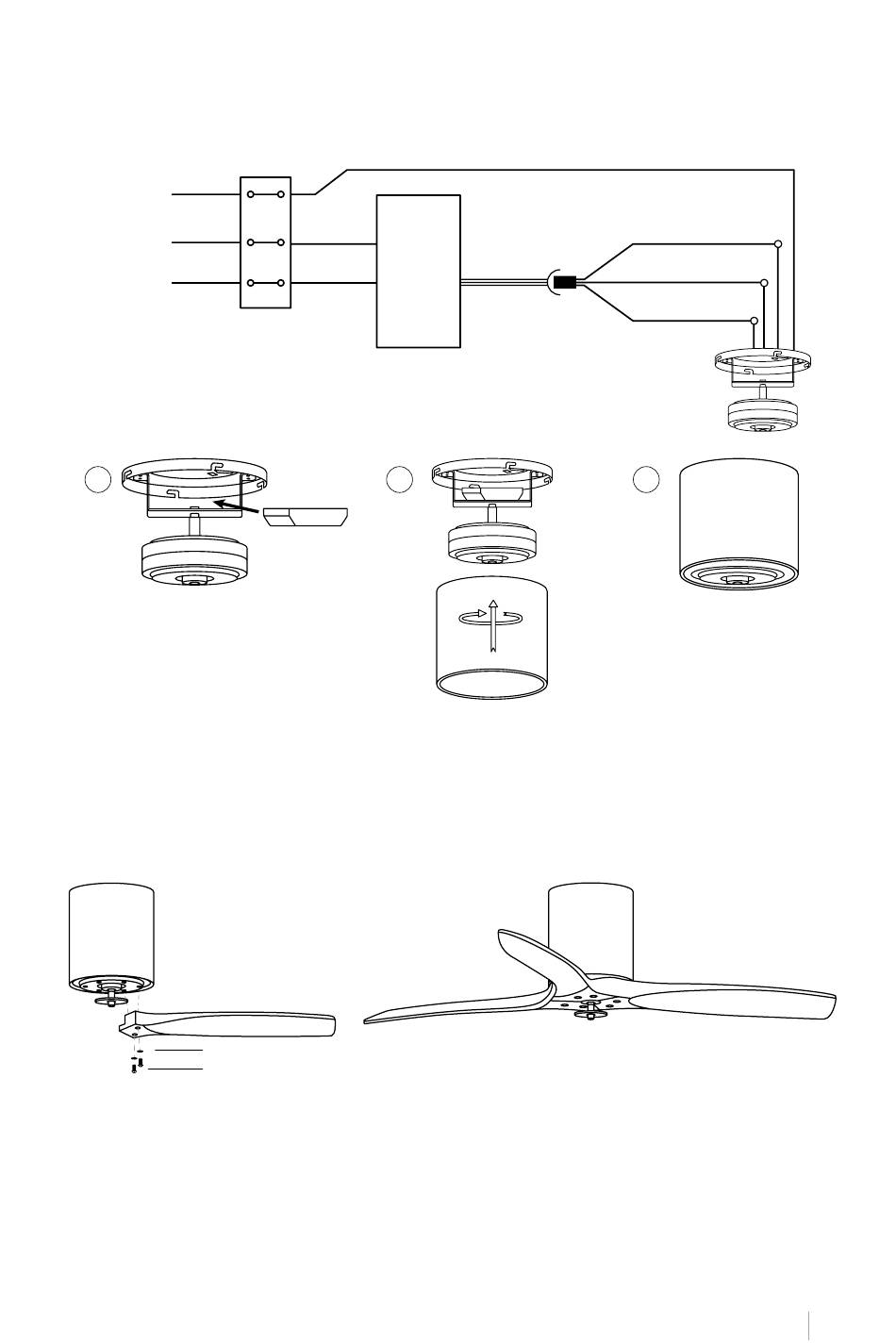

V E RK AB E LU NGSANSCH LUS S
Stellen Sie die Verbindung zwischen den Empfängerkabeln und den Lüftermotorkabeln
gemäß den Farbmarkierungen her. Stellen Sie sicher, dass die Verbindung fest ist.
Boden
einnehmen
L
N
MO NTAG E DE R MO TOR AB D ECKUNG
1
1. Setzen Sie den Mitnehmer in das Motorgehäuse ein.
2. Richten Sie die Motorabdeckung an den Schlitzen in der Montagehalterung aus und dre-
hen Sie sie dann, um die Verbindung zu sichern.
3. Vergewissern Sie sich, dass der Motorkörper perfekt an der Decke angebracht ist.
MONTAGE DER KLINGEN
Waschmaschine
Klingenschraube
Beratung: Vor der Montage der Messer können auf jede Schraube Unterlegscheiben für die
Messerschrauben gelegt werden.
1. Wählen Sie die Messerschrauben aus und befestigen Sie das erste Messer. Richten Sie
dabei die Löcher im Motor mit den Löchern im Messer aus. Schrauben Sie die Klinge so
fest, dass sie fest sitzt, aber ziehen Sie die Schrauben nicht zu fest an, um den Rest plat-
zieren zu können.
2. Wiederholen Sie den vorherigen Schritt mit den restlichen Klingen.
3. Sobald alle Klingen angebracht sind, ziehen Sie die Schrauben vollständig fest, damit die
Klingen vollständig befestigt sind.
Fernbedienungsempfänger
L-Eingang
(schwarz)
Eingang N
(weiß)
2
Masse (grün/gelb)
DC-L-Motor (grau)
DC-L-Motor (rosa)
DC-L-Motor (rot)
3
