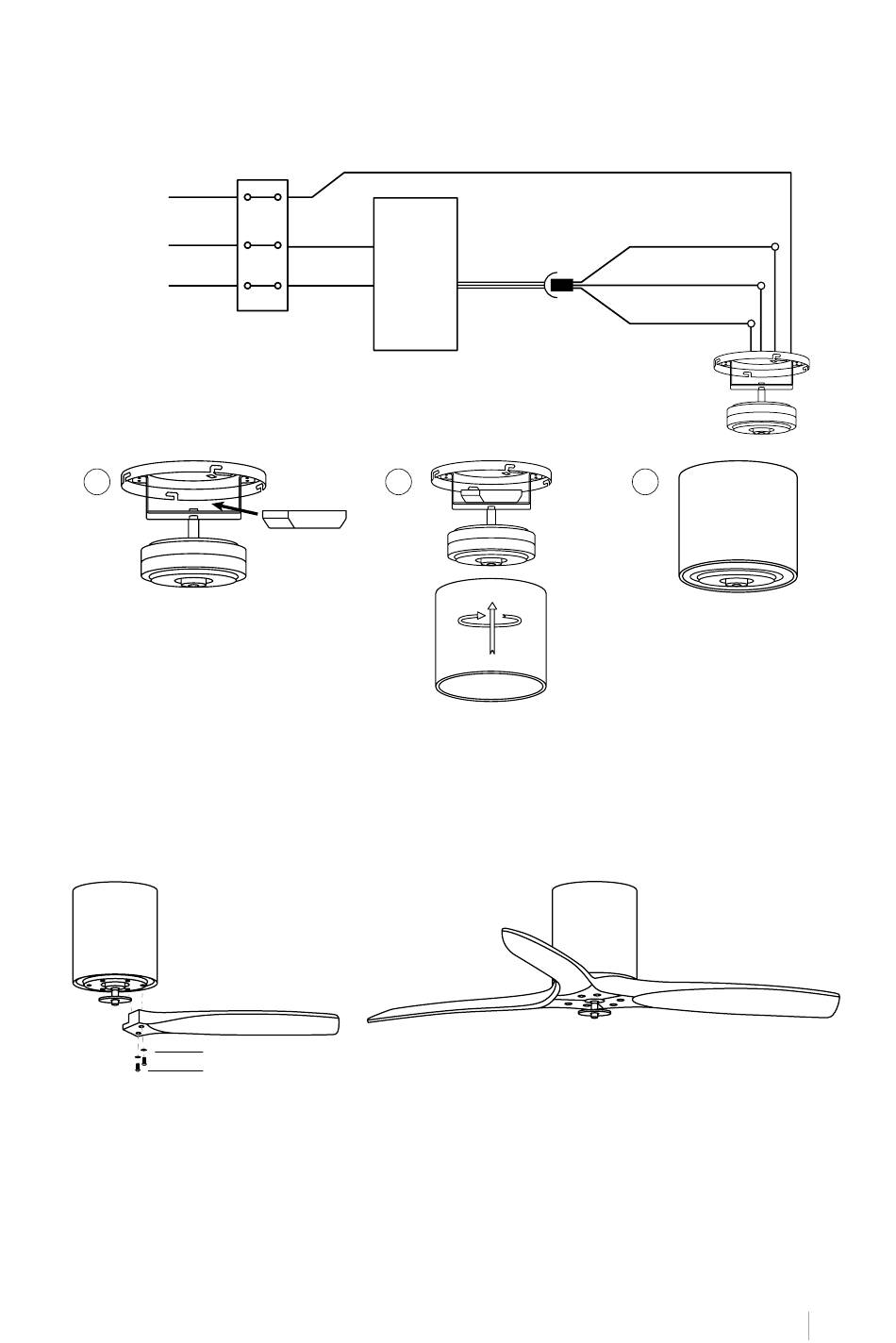

C O NE XIÓN DE L CAB LEADO
Realice la conexión entre los cables del receptor y los cables del motor del ventilador
siguiendo las indicaciones de color. Asegúrese de que la conexión esté firme.
Toma tierra
L
N
C O LOCACI ÓN DE L A CU B I E RTA
1
1. Introduzca el driver dentro del cuerpo del motor.
2. Ainee la cubierta del motor con las ranuras del soporte de montaje y luego gírela para
asegurar la unión.
3. Asegúrese de que el cuerpo del motor queda perfectamente instalado al techo.
MONTAJE DE LAS ASPAS
Arandela
Tornillo del aspa
Consejo: Las arandelas para los tornillos de las aspas pueden colocarse en cada tornillo
antes de instalar las aspas.
1. Seleccione los tornillos de las aspas y coloque la primera aspa alineando los agujeros del
motor con los del aspa. Atornille el aspa para que quede sujeta pero sin apretar demasiado
los tornillos para poder colocar el resto.
2. Repita el paso anterior con el resto de aspas.
3. Una vez colocadas todas las aspas apriete los tornillos del todo de manera que queden las
aspas totalmente sujetas.
Toma tierra (verde / amarilla)
Entrada L
(negro)
Receptor
del mando
a distancia
Entrada N
(blanco)
2
Motor DC L (gris)
Motor DC L (rosa)
Motor DC L (rojo)
3
E SPA ÑOL
