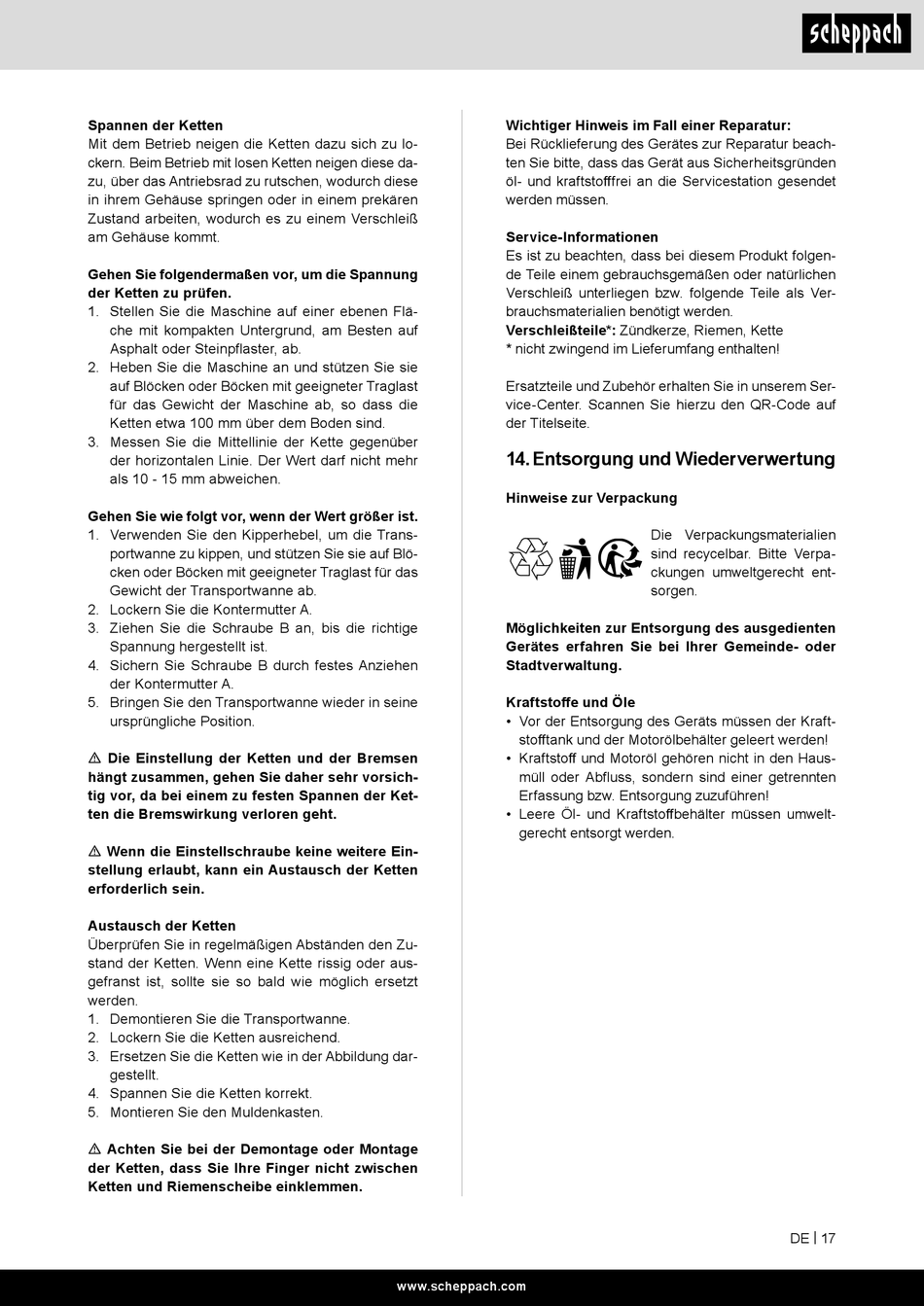

Spannen der Ketten
Mit dem Betrieb neigen die Ketten dazu sich zu lo-
ckern. Beim Betrieb mit losen Ketten neigen diese da-
zu, über das Antriebsrad zu rutschen, wodurch diese
in ihrem Gehäuse springen oder in einem prekären
Zustand arbeiten, wodurch es zu einem Verschleiß
am Gehäuse kommt.
Gehen Sie folgendermaßen vor, um die Spannung
der Ketten zu prüfen.
1. Stellen Sie die Maschine auf einer ebenen Flä-
che mit kompakten Untergrund, am Besten auf
Asphalt oder Steinpflaster, ab.
2. Heben Sie die Maschine an und stützen Sie sie
auf Blöcken oder Böcken mit geeigneter Traglast
für das Gewicht der Maschine ab, so dass die
Ketten etwa 100 mm über dem Boden sind.
3. Messen Sie die Mittellinie der Kette gegenüber
der horizontalen Linie. Der Wert darf nicht mehr
als 10 - 15 mm abweichen.
Gehen Sie wie folgt vor, wenn der Wert größer ist.
1. Verwenden Sie den Kipperhebel, um die Trans-
portwanne zu kippen, und stützen Sie sie auf Blö-
cken oder Böcken mit geeigneter Traglast für das
Gewicht der Transportwanne ab.
2. Lockern Sie die Kontermutter A.
3. Ziehen Sie die Schraube B an, bis die richtige
Spannung hergestellt ist.
4. Sichern Sie Schraube B durch festes Anziehen
der Kontermutter A.
5. Bringen Sie den Transportwanne wieder in seine
ursprüngliche Position.
m Die Einstellung der Ketten und der Bremsen
hängt zusammen, gehen Sie daher sehr vorsich-
tig vor, da bei einem zu festen Spannen der Ket-
ten die Bremswirkung verloren geht.
m Wenn die Einstellschraube keine weitere Ein-
stellung erlaubt, kann ein Austausch der Ketten
erforderlich sein.
Austausch der Ketten
Überprüfen Sie in regelmäßigen Abständen den Zu-
stand der Ketten. Wenn eine Kette rissig oder aus-
gefranst ist, sollte sie so bald wie möglich ersetzt
werden.
1. Demontieren Sie die Transportwanne.
2. Lockern Sie die Ketten ausreichend.
3. Ersetzen Sie die Ketten wie in der Abbildung dar-
gestellt.
4. Spannen Sie die Ketten korrekt.
5. Montieren Sie den Muldenkasten.
m Achten Sie bei der Demontage oder Montage
der Ketten, dass Sie Ihre Finger nicht zwischen
Ketten und Riemenscheibe einklemmen.
Wichtiger Hinweis im Fall einer Reparatur:
Bei Rücklieferung des Gerätes zur Reparatur beach-
ten Sie bitte, dass das Gerät aus Sicherheitsgründen
öl- und kraftstofffrei an die Servicestation gesendet
werden müssen.
Service-Informationen
Es ist zu beachten, dass bei diesem Produkt folgen-
de Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Ver-
brauchsmaterialien benötigt werden.
Verschleißteile*: Zündkerze, Riemen, Kette
* nicht zwingend im Lieferumfang enthalten!
Ersatzteile und Zubehör erhalten Sie in unserem Ser-
vice-Center. Scannen Sie hierzu den QR-Code auf
der Titelseite.
14. Entsorgung und Wiederverwertung
Hinweise zur Verpackung
Möglichkeiten zur Entsorgung des ausgedienten
Gerätes erfahren Sie bei Ihrer Gemeinde- oder
Stadtverwaltung.
Kraftstoffe und Öle
• Vor der Entsorgung des Geräts müssen der Kraft-
stofftank und der Motorölbehälter geleert werden!
• Kraftstoff und Motoröl gehören nicht in den Haus-
müll oder Abfluss, sondern sind einer getrennten
Erfassung bzw. Entsorgung zuzuführen!
• Leere Öl- und Kraftstoffbehälter müssen umwelt-
gerecht entsorgt werden.
www.scheppach.com
Die Verpackungsmaterialien
sind recycelbar. Bitte Verpa-
ckungen umweltgerecht ent-
sorgen.
DE | 17
