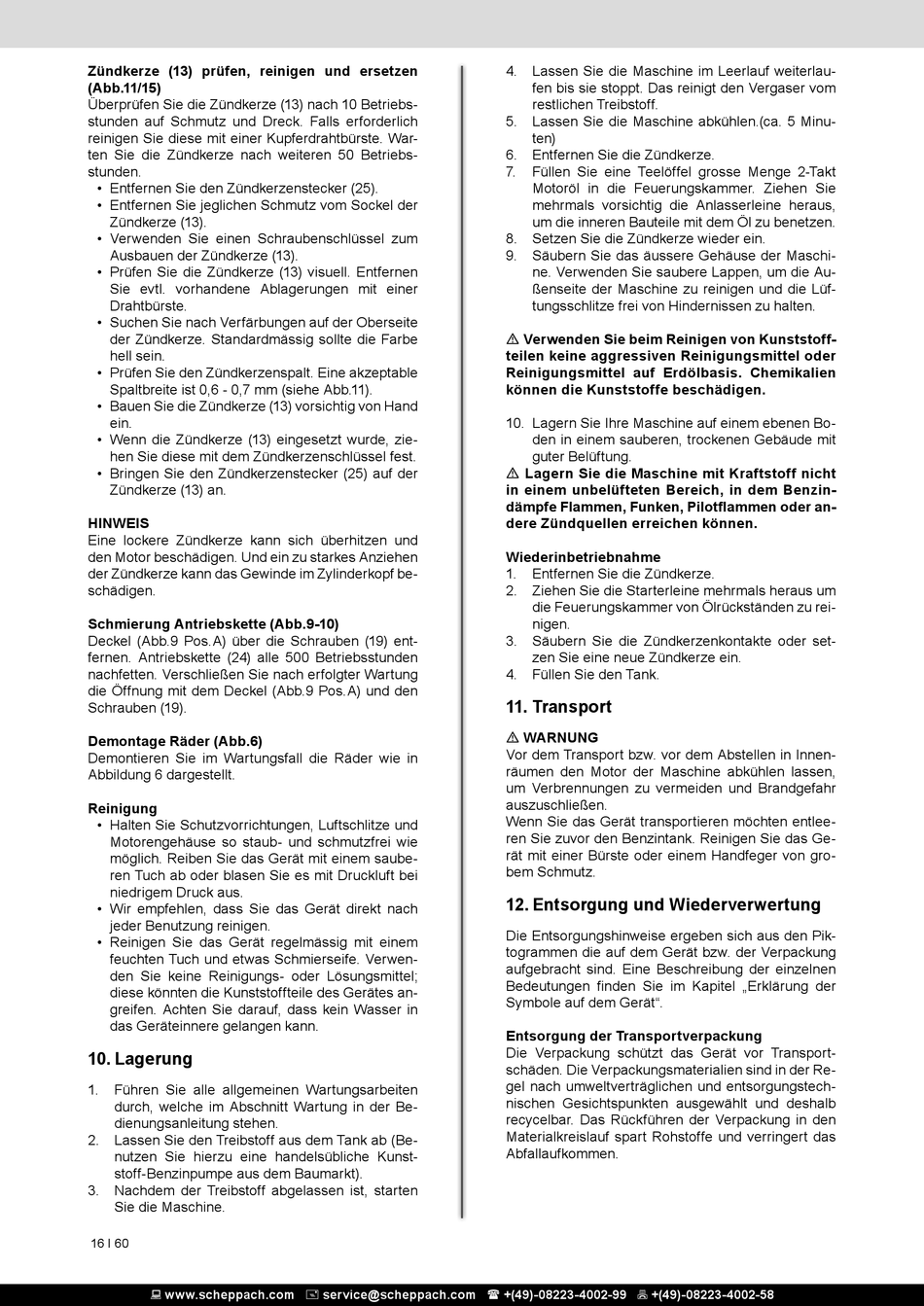

Lagerung; Transport; Entsorgung Und Wiederverwertung - Scheppach DP3000 Originalbetriebsanleitung

Zündkerze (13) prüfen, reinigen und ersetzen
(Abb.11/15)
Überprüfen Sie die Zündkerze (13) nach 10 Betriebs-
stunden auf Schmutz und Dreck. Falls erforderlich
reinigen Sie diese mit einer Kupferdrahtbürste. War-
ten Sie die Zündkerze nach weiteren 50 Betriebs-
stunden.
• Entfernen Sie den Zündkerzenstecker (25).
• Entfernen Sie jeglichen Schmutz vom Sockel der
Zündkerze (13).
• Verwenden Sie einen Schraubenschlüssel zum
Ausbauen der Zündkerze (13).
• Prüfen Sie die Zündkerze (13) visuell. Entfernen
Sie evtl. vorhandene Ablagerungen mit einer
Drahtbürste.
• Suchen Sie nach Verfärbungen auf der Oberseite
der Zündkerze. Standardmässig sollte die Farbe
hell sein.
• Prüfen Sie den Zündkerzenspalt. Eine akzeptable
Spaltbreite ist 0,6 - 0,7 mm (siehe Abb.11).
• Bauen Sie die Zündkerze (13) vorsichtig von Hand
ein.
• Wenn die Zündkerze (13) eingesetzt wurde, zie-
hen Sie diese mit dem Zündkerzenschlüssel fest.
• Bringen Sie den Zündkerzenstecker (25) auf der
Zündkerze (13) an.
HINWEIS
Eine lockere Zündkerze kann sich überhitzen und
den Motor beschädigen. Und ein zu starkes Anziehen
der Zündkerze kann das Gewinde im Zylinderkopf be-
schädigen.
Schmierung Antriebskette (Abb.9-10)
Deckel (Abb.9 Pos.A) über die Schrauben (19) ent-
fernen. Antriebskette (24) alle 500 Betriebsstunden
nachfetten. Verschließen Sie nach erfolgter Wartung
die Öffnung mit dem Deckel (Abb.9 Pos.A) und den
Schrauben (19).
Demontage Räder (Abb.6)
Demontieren Sie im Wartungsfall die Räder wie in
Abbildung 6 dargestellt.
Reinigung
• Halten Sie Schutzvorrichtungen, Luftschlitze und
Motorengehäuse so staub- und schmutzfrei wie
möglich. Reiben Sie das Gerät mit einem saube-
ren Tuch ab oder blasen Sie es mit Druckluft bei
niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach
jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmässig mit einem
feuchten Tuch und etwas Schmierseife. Verwen-
den Sie keine Reinigungs- oder Lösungsmittel;
diese könnten die Kunststoffteile des Gerätes an-
greifen. Achten Sie darauf, dass kein Wasser in
das Geräteinnere gelangen kann.

10. Lagerung

1. Führen Sie alle allgemeinen Wartungsarbeiten
durch, welche im Abschnitt Wartung in der Be-
dienungsanleitung stehen.
2. Lassen Sie den Treibstoff aus dem Tank ab (Be-
nutzen Sie hierzu eine handelsübliche Kunst-
stoff-Benzinpumpe aus dem Baumarkt).
3. Nachdem der Treibstoff abgelassen ist, starten
Sie die Maschine.
16 I 60
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
4. Lassen Sie die Maschine im Leerlauf weiterlau-
fen bis sie stoppt. Das reinigt den Vergaser vom
restlichen Treibstoff.
5. Lassen Sie die Maschine abkühlen.(ca. 5 Minu-
ten)
6. Entfernen Sie die Zündkerze.
7. Füllen Sie eine Teelöffel grosse Menge 2-Takt
Motoröl in die Feuerungskammer. Ziehen Sie
mehrmals vorsichtig die Anlasserleine heraus,
um die inneren Bauteile mit dem Öl zu benetzen.
8. Setzen Sie die Zündkerze wieder ein.
9. Säubern Sie das äussere Gehäuse der Maschi-
ne. Verwenden Sie saubere Lappen, um die Au-
ßenseite der Maschine zu reinigen und die Lüf-
tungsschlitze frei von Hindernissen zu halten.
m Verwenden Sie beim Reinigen von Kunststoff-
teilen keine aggressiven Reinigungsmittel oder
Reinigungsmittel auf Erdölbasis. Chemikalien
können die Kunststoffe beschädigen.
10. Lagern Sie Ihre Maschine auf einem ebenen Bo-
den in einem sauberen, trockenen Gebäude mit
guter Belüftung.
m Lagern Sie die Maschine mit Kraftstoff nicht
in einem unbelüfteten Bereich, in dem Benzin-
dämpfe Flammen, Funken, Pilotflammen oder an-
dere Zündquellen erreichen können.
Wiederinbetriebnahme
1. Entfernen Sie die Zündkerze.
2. Ziehen Sie die Starterleine mehrmals heraus um
die Feuerungskammer von Ölrückständen zu rei-
nigen.
3. Säubern Sie die Zündkerzenkontakte oder set-
zen Sie eine neue Zündkerze ein.
4. Füllen Sie den Tank.

11. Transport

m WARNUNG
Vor dem Transport bzw. vor dem Abstellen in Innen-
räumen den Motor der Maschine abkühlen lassen,
um Verbrennungen zu vermeiden und Brandgefahr
auszuschließen.
Wenn Sie das Gerät transportieren möchten entlee-
ren Sie zuvor den Benzintank. Reinigen Sie das Ge-
rät mit einer Bürste oder einem Handfeger von gro-
bem Schmutz.

12. Entsorgung und Wiederverwertung

Die Entsorgungshinweise ergeben sich aus den Pik-
togrammen die auf dem Gerät bzw. der Verpackung
aufgebracht sind. Eine Beschreibung der einzelnen
Bedeutungen finden Sie im Kapitel „Erklärung der
Symbole auf dem Gerät".
Entsorgung der Transportverpackung
Die Verpackung schützt das Gerät vor Transport-
schäden. Die Verpackungsmaterialien sind in der Re-
gel nach umweltverträglichen und entsorgungstech-
nischen Gesichtspunkten ausgewählt und deshalb
recycelbar. Das Rückführen der Verpackung in den
Materialkreislauf spart Rohstoffe und verringert das
Abfallaufkommen.
