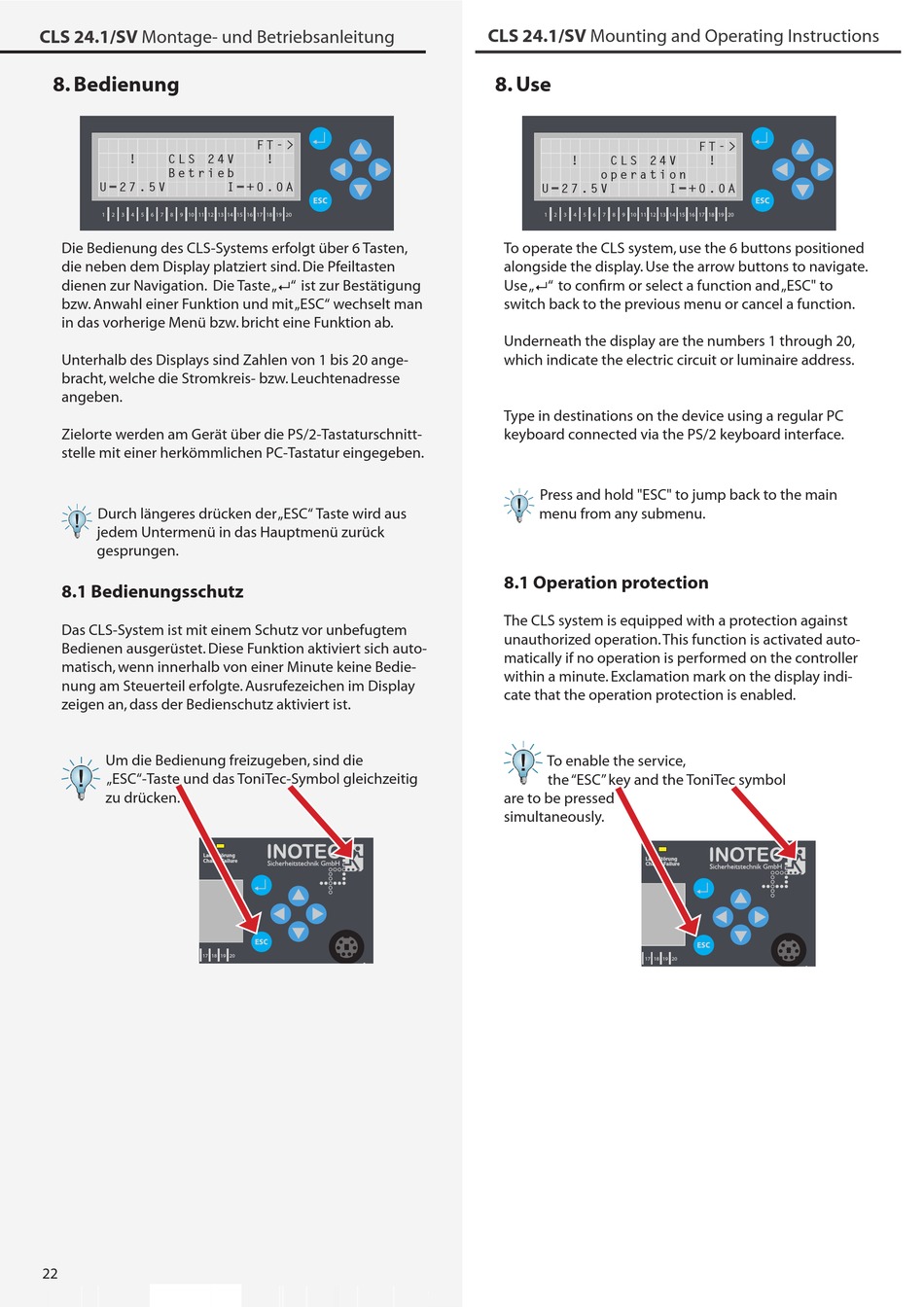

CLS 24.1/SV Montage- und Betriebsanleitung

8. Bedienung

! C L S 2 4 V
B e t r i e b
U = 2 7 . 5 V
1 2 3 4 5 6 7 8
Die Bedienung des CLS-Systems erfolgt über 6 Tasten,
die neben dem Display platziert sind. Die Pfeiltasten
dienen zur Navigation. Die Taste „ 8 " ist zur Bestätigung
bzw. Anwahl einer Funktion und mit „ESC" wechselt man
in das vorherige Menü bzw. bricht eine Funktion ab.
Unterhalb des Displays sind Zahlen von 1 bis 20 ange-
bracht, welche die Stromkreis- bzw. Leuchtenadresse
angeben.
Zielorte werden am Gerät über die PS/2-Tastaturschnitt-
stelle mit einer herkömmlichen PC-Tastatur eingegeben.
Durch längeres drücken der „ESC" Taste wird aus
jedem Untermenü in das Hauptmenü zurück
gesprungen.

8.1 Bedienungsschutz

Das CLS-System ist mit einem Schutz vor unbefugtem
Bedienen ausgerüstet. Diese Funktion aktiviert sich auto-
matisch, wenn innerhalb von einer Minute keine Bedie-
nung am Steuerteil erfolgte. Ausrufezeichen im Display
zeigen an, dass der Bedienschutz aktiviert ist.
Um die Bedienung freizugeben, sind die
„ESC"-Taste und das ToniTec-Symbol gleichzeitig
zu drücken.
Betrieb Störung
ung Batt.-Betrieb
Operation Failure
Batt.-Operation
ure
ung
ure
ung
ure
ung
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
ure
22
F T - >
!
I = + 0 . 0 A
9 10 11 12 13 14 15 16 17 18 19 20
Lade Störung
Charge Failure
CLS 24.1/SV Mounting and Operating Instructions

8. Use

U = 2 7 . 5 V
1
To operate the CLS system, use the 6 buttons positioned
alongside the display. Use the arrow buttons to navigate.
Use „ 8 " to confirm or select a function and „ESC" to
switch back to the previous menu or cancel a function.
Underneath the display are the numbers 1 through 20,
which indicate the electric circuit or luminaire address.
Type in destinations on the device using a regular PC
keyboard connected via the PS/2 keyboard interface.
Press and hold "ESC" to jump back to the main
menu from any submenu.

8.1 Operation protection

The CLS system is equipped with a protection against
unauthorized operation. This function is activated auto-
matically if no operation is performed on the controller
within a minute. Exclamation mark on the display indi-
cate that the operation protection is enabled.
are to be pressed
simultaneously.
SK 1
Störung Betrieb Batt.-Betrieb
Ein
Operation
Batt.-Operation
On Failure
SK 2 Störung
Ein
On Failure
SK 3 Störung
Ein
On Failure
SK 4
Ein Störung
1 2 3 4 5
On Failure
F T - >
! C L S 2 4 V !
o p e r a t i o n
I = + 0 . 0 A
2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
To enable the service,
the "ESC" key and the ToniTec symbol
Störung
Lade Störung
Failure
Charge Failure
6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
