CLS 24.1/SV Montage- und Betriebsanleitung

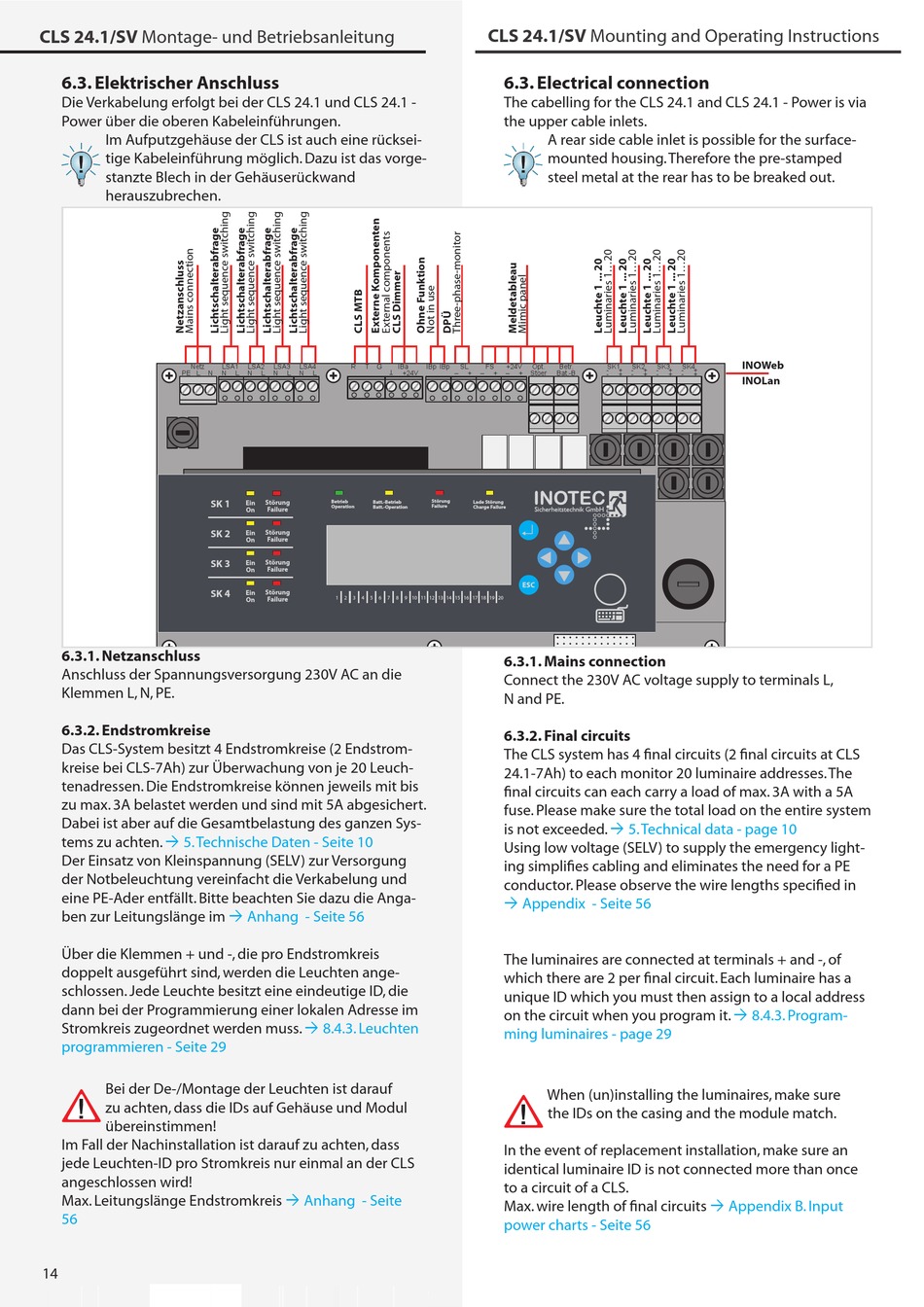

6.3. Elektrischer Anschluss

Die Verkabelung erfolgt bei der CLS 24.1 und CLS 24.1 -
Power über die oberen Kabeleinführungen.
Im Aufputzgehäuse der CLS ist auch eine rücksei-
tige Kabeleinführung möglich. Dazu ist das vorge-
stanzte Blech in der Gehäuserückwand
herauszubrechen.
Netz
PE L N
SK 1
SK 2
SK 3
SK 4

6.3.1. Netzanschluss

Anschluss der Spannungsversorgung 230V AC an die
Klemmen L, N, PE.
6.3.2. Endstromkreise
Das CLS-System besitzt 4 Endstromkreise (2 Endstrom-
kreise bei CLS-7Ah) zur Überwachung von je 20 Leuch-
tenadressen. Die Endstromkreise können jeweils mit bis
zu max. 3A belastet werden und sind mit 5A abgesichert.
Dabei ist aber auf die Gesamtbelastung des ganzen Sys-
 5. Technische Daten - Seite 10
tems zu achten.
Der Einsatz von Kleinspannung (SELV) zur Versorgung
der Notbeleuchtung vereinfacht die Verkabelung und
eine PE-Ader entfällt. Bitte beachten Sie dazu die Anga-
ben zur Leitungslänge im
Über die Klemmen + und -, die pro Endstromkreis
doppelt ausgeführt sind, werden die Leuchten ange-
schlossen. Jede Leuchte besitzt eine eindeutige ID, die
dann bei der Programmierung einer lokalen Adresse im
Stromkreis zugeordnet werden muss.
programmieren - Seite 29
Bei der De-/Montage der Leuchten ist darauf
zu achten, dass die IDs auf Gehäuse und Modul
übereinstimmen!
Im Fall der Nachinstallation ist darauf zu achten, dass
jede Leuchten-ID pro Stromkreis nur einmal an der CLS
angeschlossen wird!
Max. Leitungslänge Endstromkreis
56
14
LSA1 LSA2 LSA3 LSA4 R T G
N L N L N L N L
Störung Betrieb
Ein Batt.-Betrieb
Operation
Batt.-Operation
On Failure
Störung
Ein
Failure
On
Ein Störung
On Failure
Ein Störung
1 2 3 4 5 6 7 8
On Failure
 Anhang - Seite 56
 8.4.3. Leuchten
 Anhang - Seite
CLS 24.1/SV Mounting and Operating Instructions

6.3. Electrical connection

The cabelling for the CLS 24.1 and CLS 24.1 - Power is via
the upper cable inlets.
A rear side cable inlet is possible for the surface-
mounted housing. Therefore the pre-stamped
steel metal at the rear has to be breaked out.
IBa IBp IBp SL FS +24V Opt. Betr.
+24V – + – + – + Stoer Bat.-B.
Störung
Lade Störung
Failure
Charge Failure
9 10 11 12 13 14 15 16 17 18 19 20

6.3.1. Mains connection

Connect the 230V AC voltage supply to terminals L,
N and PE.
6.3.2. Final circuits
The CLS system has 4 final circuits (2 final circuits at CLS
24.1-7Ah) to each monitor 20 luminaire addresses. The
final circuits can each carry a load of max. 3A with a 5A
fuse. Please make sure the total load on the entire system
is not exceeded.
Using low voltage (SELV) to supply the emergency light-
ing simplifies cabling and eliminates the need for a PE
conductor. Please observe the wire lengths specified in
 Appendix - Seite 56
The luminaires are connected at terminals + and -, of
which there are 2 per final circuit. Each luminaire has a
unique ID which you must then assign to a local address
on the circuit when you program it.
ming luminaires - page 29
When (un)installing the luminaires, make sure
the IDs on the casing and the module match.
In the event of replacement installation, make sure an
identical luminaire ID is not connected more than once
to a circuit of a CLS.
Max. wire length of final circuits
power charts - Seite 56
INOWeb
SK1 SK2 SK3 SK4
- + - + - + - +
- + - + - + - +
INOLan
 5. Technical data - page 10
 8.4.3. Program-
 Appendix B. Input
