CLS 24.1/SV Montage- und Betriebsanleitung

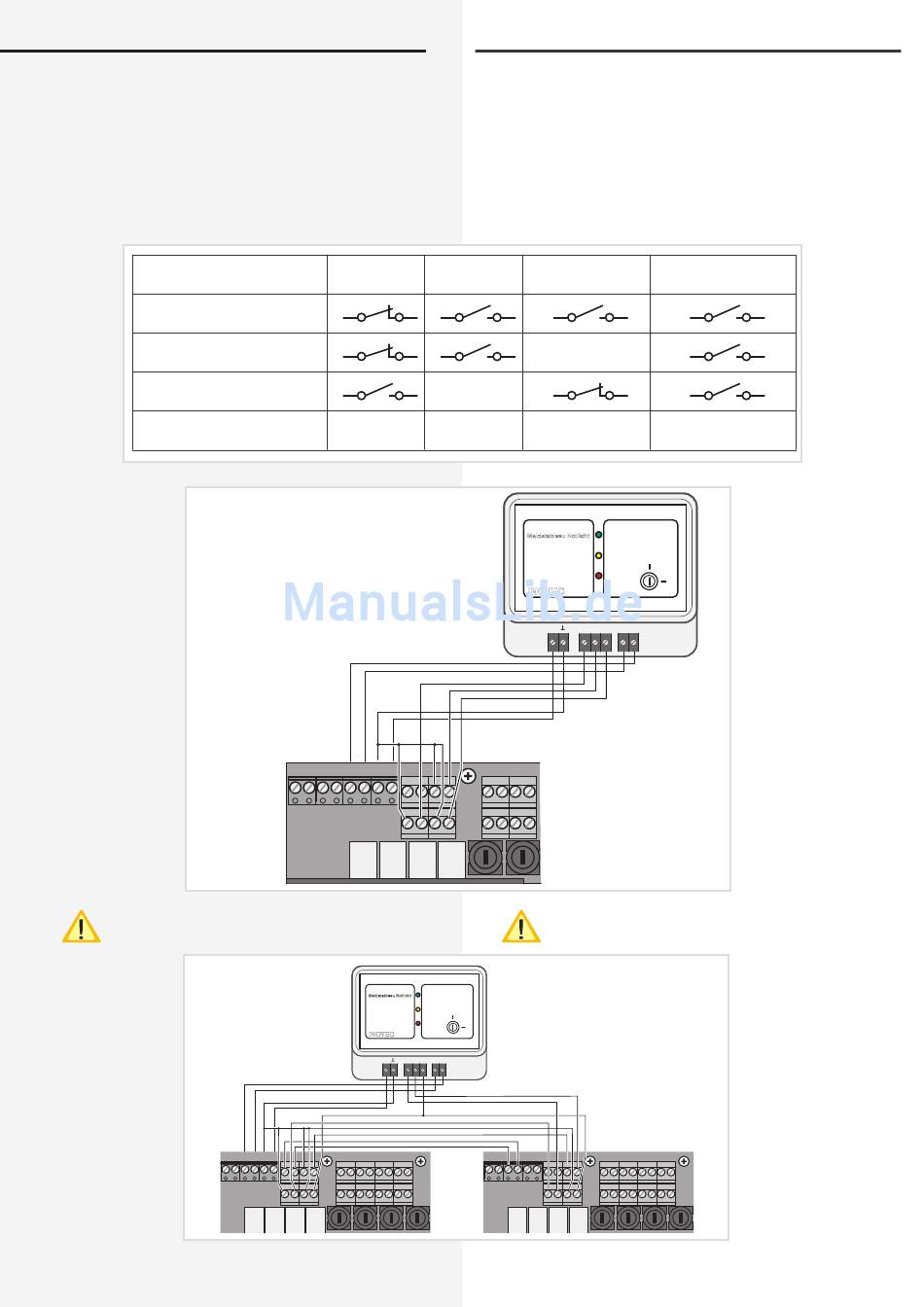

6.3.6. Meldetableau
Wird ein externes Fernmeldetableau eingesetzt, so ist
dieses nach der Beschreibung des Fernmeldetableaus
an die Klemmen anzuschließen.
Die Kontakte des Fernschalters sind werksseitig gebrückt.
Über diesen ist es möglich, die Dauerlichtleuchten des
Systems zu blockieren.
Relais Betrieb
Relay operation
Relais Störung
Relay failure
Relais Batteriebetrieb
Relay battery operation
Optionaler Relaiskontakt
Op. relay contact
Potentialfreie Meldekontakte, max.24V, 1A DC.
An den 24V - Ausgangsklemmen kann eine Span-
nung von 18V-29,5V anliegen.
Betrieb
Operation
IBp IBp SL FS +24V
– + – + – +
Meldetableau Notlicht
INOTEC
+24V
SL FS +24V Opt. Betr. SK1 SK2 SK3
- + - + - + -
– + – + – + Stoer Bat.-B.
- + - + - + -
CLS 24.1/SV Mounting and Operating Instructions
6.3.6. Mimic panel
If you are implementing an external remote mimic panel,
connect this to the terminals as described in the remote
mimic panel documentation.
The remote switch contacts are bridged at the fac-
tory. This enables you to block the system's maintained
lighting.
Störung Batt.-Betrieb
Sum-failure Battery operation
X
Voltfree signaling contacts, max. 24V, 1A DC.
Meldetableau Notlicht
INOTEC
+24V
Opt. Betr. SK1 SK2
- + - +
Stoer Bat.-B.
- + - +
A voltage of 18V-29,5V can be at the 24V outgoing
terminals
Betrieb
Fernschalter
Batt.-Betrieb
Ein
Störung
Aus
MTB
1 3 5 FS+ FS-
SK4 SL FS +24V Opt. Betr.
+
– + – + – + Stoer Bat.-B.
+
Keine Spannung
No voltage
X
Betrieb
Fernschalter
Batt.-Betrieb
Ein
Störung
Aus
MTB
1 3 5 FS+ FS-
SK1 SK2 SK3 SK4
- + - + - + - +
- + - + - + - +
