CLS 24.1/SV Montage- und Betriebsanleitung
6.3.5. CLS Meldetableau
Mehrere CLS-Geräte können über den 3-adrigen RTG-
BUS auf ein zentrales Meldetableau aufgeschaltet wer-
den. Dieses unterstützt zwei Stränge mit jeweils max.
8 Geräten je Strang. Über das Meldetableau können
detaillierte Statusinformationen bis zur Leuchtenstörung
im Klartext abgerufen, zentrale Test gestartet und alle
Systeme blockiert werden.
Leitungslänge:
max. 500m min. 0,5mm²
Bei der Angabe der Leitungslänge handelt es sich
um die max. Gesamtlänge. Diese beinhaltet alle
Leitungsstränge incl. Stiche
Ein gleichzeitiger Betrieb von RTG-Bus und INO-
Web- oder INOLan Modul ist nicht möglich!

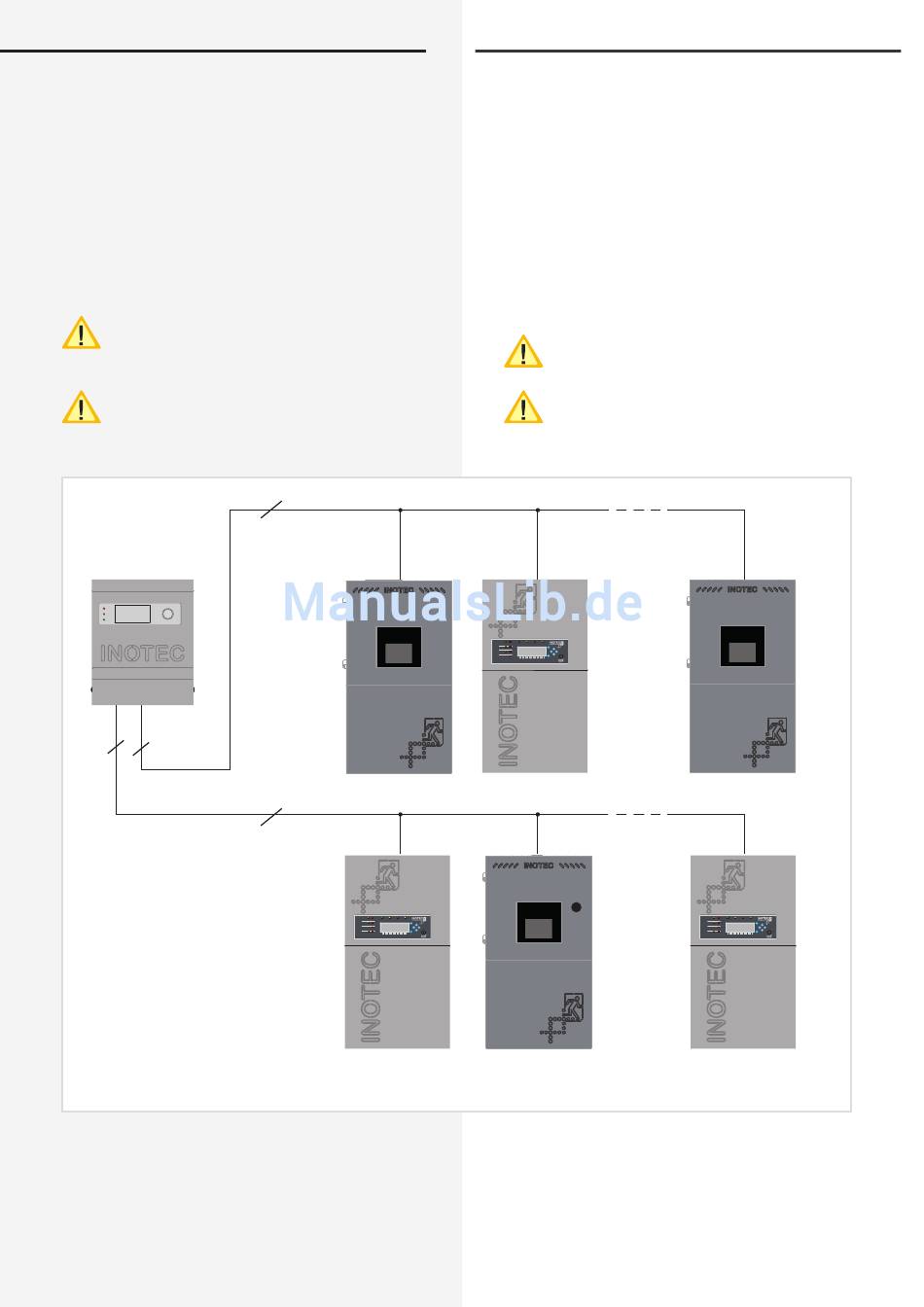

Meldetableau mit CLS-Geräten!
Störung
Failure
Batt.-Betrieb
Bat.-Operation
Betrieb
Operation
3
3
max. 500m
min. 0,5mm²
18
RTG
max. 500m
min. 0,5mm²
CLS FUSION (1)
RTG
SK 1 Ein Störung Betrieb Batt.-Betrieb Störung Lade Störung
On Failure Operation Batt.-Operation Failure Charge Failure
SK 2
Ein Störung
On Failure
SK 3 Ein Störung
On Failure
SK 4 Ein Störung
On Failure 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
CLS 24 (1)
CLS 24.1/SV Mounting and Operating Instructions
6.3.5. CLS mimic panel
You can connect several CLS devices to a central mimic
panel using the triple conductor RTG-BUS. This supports
two data-lines each with up to 8 devices. You can use
the mimic panel to view detailed status information on
luminaire failures in plain text, run central tests and block
all systems.
Wire length:
max. 500m min. 0,5mm²
The max. wire length is the total length of one
circuit incl. all stubs.
It is not possible to run the RTG Bus and INOWeb
or INOLan module at the same time.
Mimic panel with CLS devices
SK 1 Ein Störung Betrieb Batt.-Betrieb Störung Lade Störung
On Failure Operation Batt.-Operation Failure Charge Failure
SK 2 Ein Störung
On Failure
SK 3
Ein Störung
On Failure
SK 4 Ein Störung
On Failure 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
CLS 24 (2)
CLS FUSION (2)
CLS FUSION (8)
SK 1 Ein Störung Betrieb Batt.-Betrieb Störung Lade Störung
On Failure Operation Batt.-Operation Failure Charge Failure
SK 2
Ein Störung
On Failure
SK 3 Ein Störung
On Failure
SK 4 Ein Störung
On Failure 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
CLS 24 (8)
