CLS 24.1/SV Montage- und Betriebsanleitung

5.3 CLS 24.1 - Power

Anschlussspannung:
Klemmenzuleitung:
Netzeingangssicherung: 5AT, AV=1500A
Ausgangsspannung:
Klemmenabgänge:
Zul. Umgebungstemp.:
Schutzklasse:
Schutzart:
Endstromkreise:
Max. Belastung:
Absicherung:
Geräuschpegel:
Abmessungen:
Gewicht:
Batterie:
Batteriestrom:

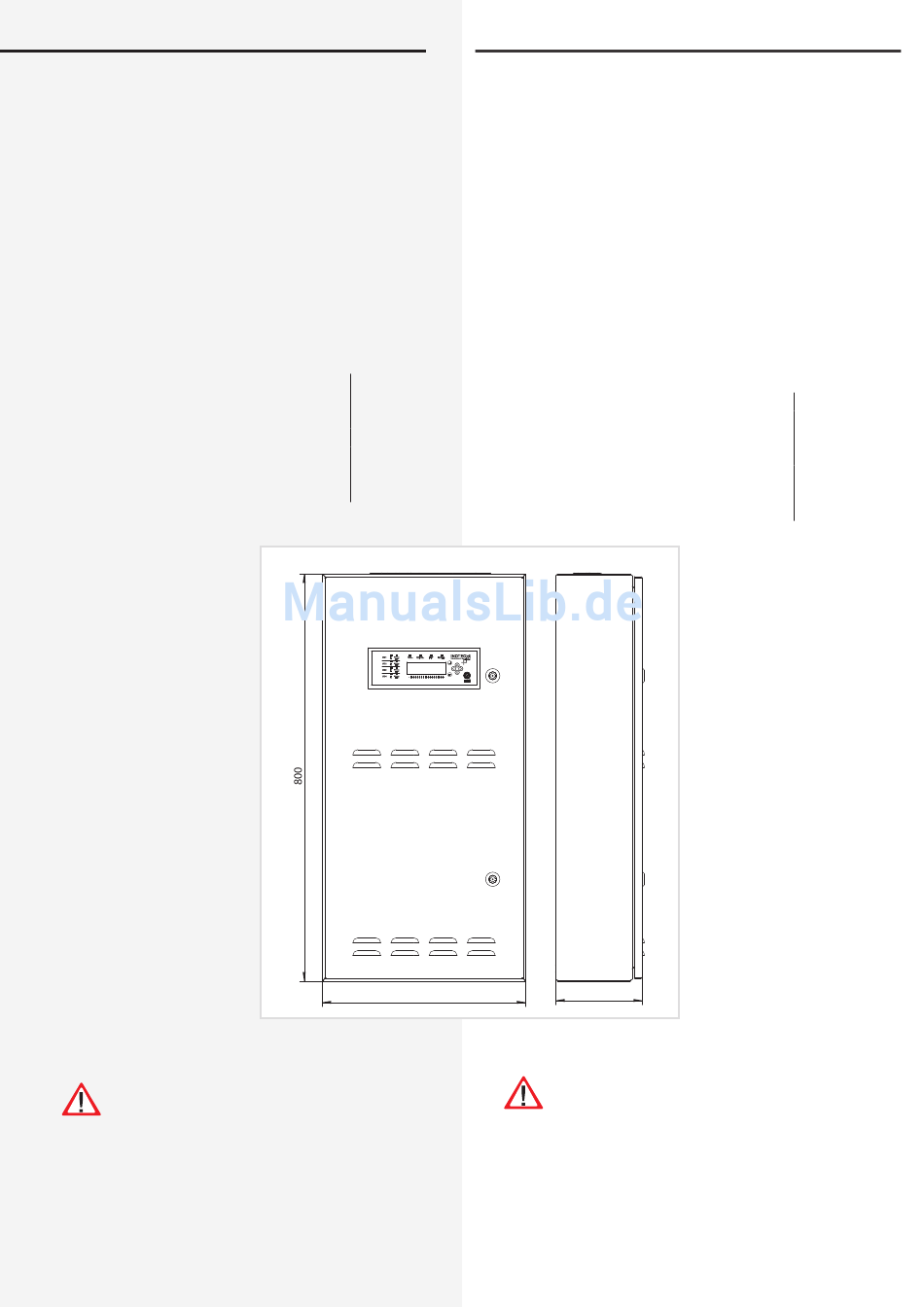

Maßbild:

6. Montage

Bei der Montage des Gerätes ist auf ausreichende
Tragfähigkeit der entsprechenden Montagewand
sowie auf geeignetes Montagematerial (Dübel) zu
achten.
Das Notlichtversorgungsgerät CLS 24.1 und CLS 24.1 -
7Ah wird mit eingebauten Batterien geliefert.
Das Notlichtversorgungsgerät CLS 24.1 - Power wird
ohne eingebaute Batterien geliefert.
12
230V AC +/- 10%
4 mm²
24V DC +/- 20%
4 mm²
-5°C bis +25°C
I
IP 20
4 Stück
3A je Endstromkreis
5AT, AV=50A
ca. 35 dB
24 Ah-Anlage 48 Ah-Anlage
800 x 400 x 170 800 x 400 x 170
37,5 kg 56,5 kg
24V / 24Ah 24V / 48Ah
1h: 12A 1h: 12A
3 h: 5,8A 3h: 11,6A
8h: 2,6A 8h: 5,2A
CLS 24.1/SV Mounting and Operating Instructions
5.3 CLS 24.1 - Power
Connection voltage:
Terminal mains supply:
Mains fuse:
Output voltage:
Terminal outgoing
circuits:
Amb. temp. range:
Protection class:
Protection category:
Final circuits:
Max. load:
Outgoing fuse:
Noise level:
Dimensions:
Weight:
Battery:
Battery power:
Dimensioned drawing:
400

6. Mounting

When mounting the device, make sure that the
supporting wall is strong enough to support
the load and that suitable mounting materials
(dowels) are used.
The emergency lighting device CLS 24.1 und CLS 24.1 -
7Ah is supplied with batteries installed.
The emergency lighting device CLS 24.1 - Power is sup-
plied without installed batteries.
230V AC +/- 10%
4 mm²
5AT, AV=1500A
24V DC +/- 20%
4 mm²
-5°C to +25°C
I
IP 20
x 4
3A per final circuit
5AT, AV=50A
approx. 35 dB
24 Ah system
800 x 400 x 170
37.5 kg
24V / 24Ah
1h: 12A
3h: 5.8A
8h: 2.6A
170
48 Ah system
800 x 400 x 170
56.5 kg
24V / 48Ah
1h: 12A
3h: 11.6A
8h:5.2A
