CLS 24.1/SV Montage- und Betriebsanleitung

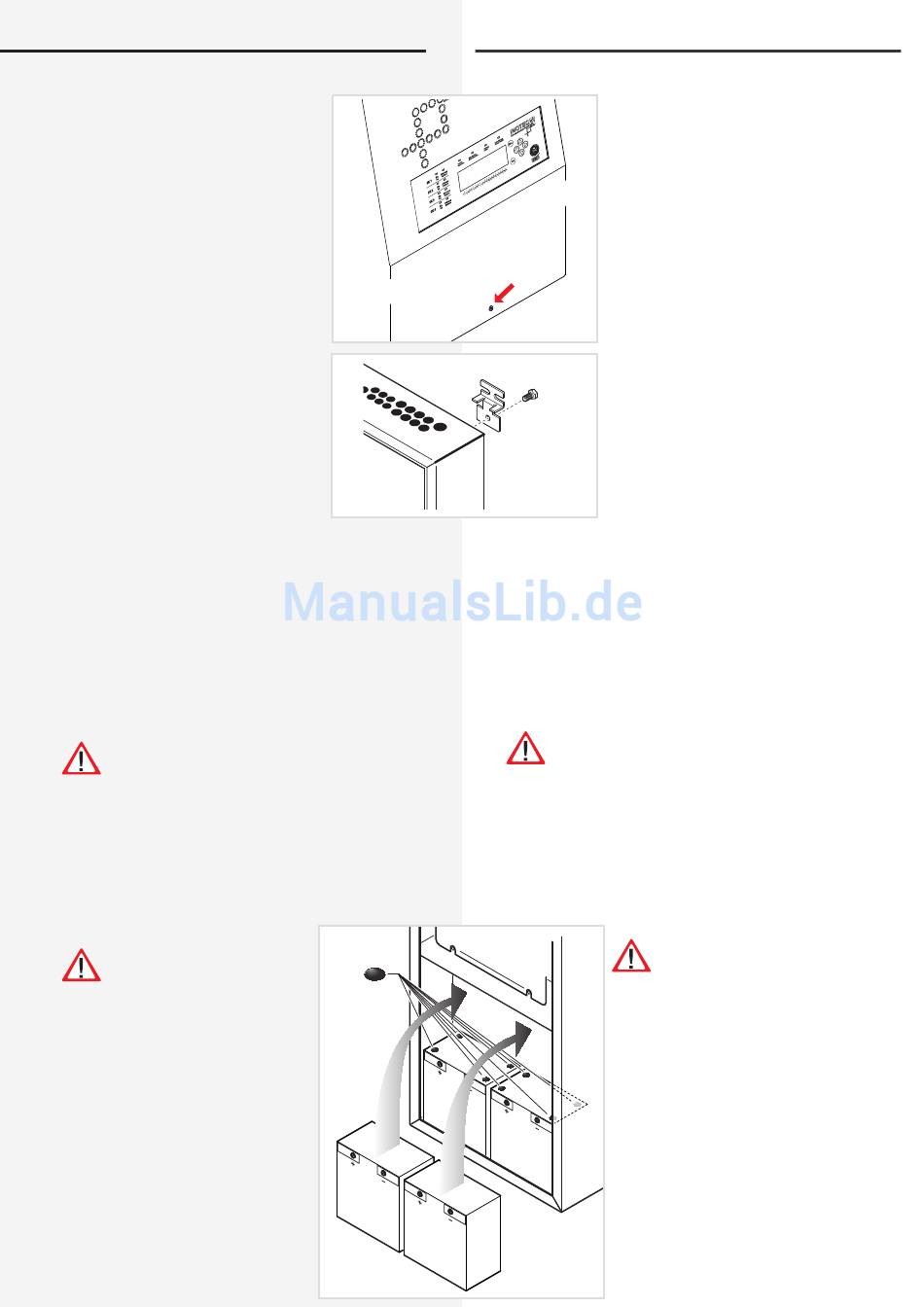

6.1. Gerät
CLS 24.1
Nach dem Auspacken entfernen Sie im lie-
genden Zustand die vordere Schraube am
Gehäuse. Jetzt kann die Haube des Gehäu-
ses abgenommen werden. Die angeschlos-
sene Erdungsleitung ist steckbar auf der
Gehäuserückwand befestigt.
CLS 24.1 - Power
Öffnen Sie die Fronttür mit beiligen-
dem Schlüssel. Zur besseren Belüftung
wird der Schrank mit den beigelegten
Wandbefestigungslaschen an der Wand
befestigt.

6.2. Batterie

Bitte überprüfen Sie die gelieferten Batterien auf
mechanische Beschädigungen und reklamieren diese
umgehend!
Nach der Montage des Gerätes ist zunächst die Batterie-
sicherung zu entfernen.
Anschließend sind die Batterieblöcke mit den ab Werk
einseitig aufgesteckten Verbindungsleitungen zu
verbinden.
Beim Anschluss der Batterie ist auf richtige Polung
zu achten.
7Ah-Anlage – 1 Verbindungsleitung (2 Batterien)
12Ah-Anlage – 1 Verbindungsleitung (2 Batterien)
24Ah-Anlage – 2 Verbindungsleitungen (4 Batterien)
CLS 24.1 - Power
24Ah-Anlage – 1 Verbindungsleitung (2 Batterien)
48Ah-Anlage – 2 Verbindungsleitungen (4 Batterien)
Im Wandschrank mit 4 Batterien
sind jeweils 4 Abstandshalter
auf der Oberseite der unteren
Batterien zu befestigen.
CLS 24.1/SV Mounting and Operating Instructions

6.1. Device

4x

6.2. Battery

Please check the batteries supplied for signs of
mechanical damage. Any damage should be reported
immediately.
After mounting the device, remove the battery fuse
before carrying out further steps.
Then connect the battery cells to the connection wires
attached on one side at the factory.
7Ah system – 1connection wire (2 batteries)
12Ah system – 1 connection wire (2 batteries)
24Ah system – 2 connection wires (4 batteries)
CLS 24.1 - Power
INOTEC
24Ah system – 1 connection wire (2 batteries)
Sicherheitstechnik GmbH
48Ah system – 2 connection wires (4 batteries)
1.
8x
2.
CLS 24.1
After unpacking the box, lay the device
down and remove the screw at the front
side of the casing. You will now be able
to remove the front part of the casing.
Attach the connected earth wire by plug-
ging it into the rear wall of the casing.
CLS 24.1 - Power
Open the front door using the key sup-
plied. For a better ventilation use the
enclosed plates for attaching the cabinet
to the wall.
When connecting the battery, make sure the
polarity is correct.
4 spaces have to be mounted on
the top of the lower batteries if 4
batteries are installed in the steel
cabinet.
13
