CLS 24.1/SV Montage- und Betriebsanleitung
6.3.4. 24V-Stromschleife
Um bei Netzausfall in einer Unterverteilung die Sicher-
heitsleuchten einzuschalten, sind die Klemmen SL+/
SL- an den Schließer der Dreiphasenüberwachung
anzuschließen. Bei Ausfall wird die 24V-Stromschleife
unterbrochen und alle Leuchten der Sicherheitsbeleuch-
tung schalten in den Notlichtbetrieb. Bei Überwachung
von mehreren Unterverteilern sind die Kontakte für die
Stromschleife in Reihe zu schalten.
Werksseitig sind die Klemmen mit einer Drahtbrücke
verbunden.

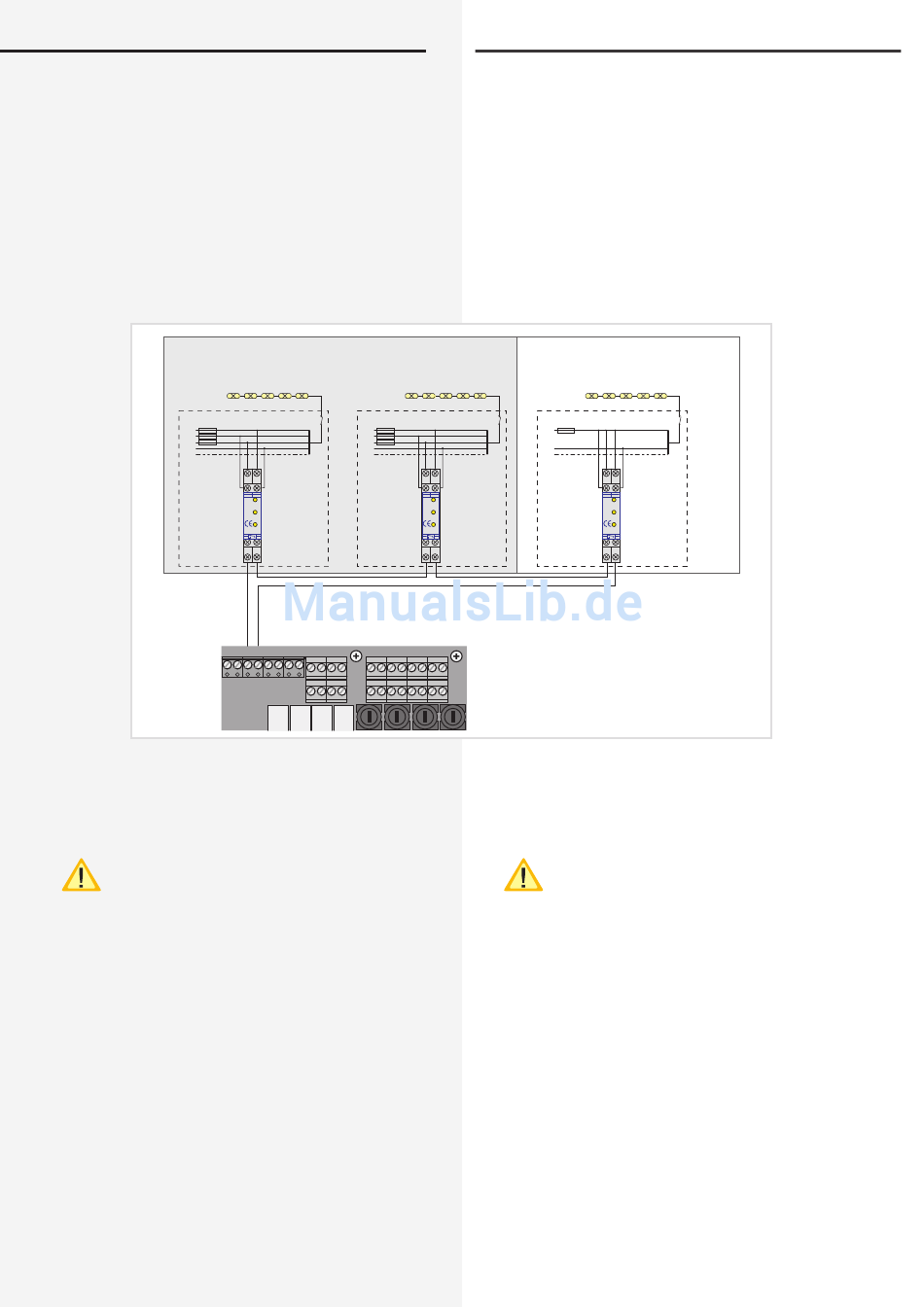

Anschluss bei Überwachung mit dreiphasigem Netz
Supply monitoring in three-phase installation.
L1
L2
L3
N
PE
sub db 1
Die 24V-Stromschleife ist durch eine Schleifenüberwa-
chung auf Kurzschluss und Unterbrechung überwacht
werden. Hierzu wird eine Zenerabschlussklemme in die
jeweilige Schleife geschaltet.
Wir empfehlen nach Überprüfung, der Strom-
schleife, diese bis zum Ende der Bauarbeiten diese
wieder zu brücken. So wird das Einschalten der
Anlage verhindert, wenn baubedingt eine Siche-
rung abgeschaltet wird.
16
Allgemeinbeleuchtung
General lighting
L1
L2
L3
N
PE
L3 L1
L2 N
L1
DPÜ
gem.
VDE
L2
0108
L3
INOTEC
12
14 11
UVA 1
sub db 2
IBp IBp SL FS +24V Opt. Betr. SK1
- +
– + – + – + Stoer Bat.-B.
- +
CLS 24.1/SV Mounting and Operating Instructions
6.3.4. 24V current loop
To switch on all connected luminaires in case of a sub-
db failure, the terminals SL+ / SL- at the CLS have to be
connected to the NO contact at the related DPÜ (three
phase monitor).In case of a power failure at a monitored
sub-db, the 24V current-loop (SL+ / SL-) will be opened
and all luminaires connected to the CLS system are
switching on.To monitor more than one sub-db the NO
contacts at the DPÜs have to be connected in series.
Factory set the SL+ / SL- terminals at the CLS system are
connected with a wire strap.
Anschluss bei Überwachung mit einphasigem Netz
Supply monitoring in single-phase installation.
Allgemeinbeleuchtung
General lighting
L1
N
PE
L3 L1
L2 N
L1
DPÜ
gem.
VDE
L2
0108
L3
INOTEC
12
14 11
UVA 2
SK2 SK3 SK4
- + - + - +
- + - + - +
Beside the monitoring for open circuit the 24V current-
loop can be monitored for short circuit in addition.
Therefor a Zener diode has to be connected to terminate
the related monitoring loop.
To avoid accidental activation, due to power shut
down during construction work, it's recommen-
ded to re-insert the wire strap at the SL+ / SL- ter-
minals (after testing) until end of construction.
Allgemeinbeleuchtung
General lighting
L3 L1
L2 N
L1
DPÜ
gem.
VDE
L2
0108
L3
INOTEC
12
14 11
UVA 3
sub db 3
