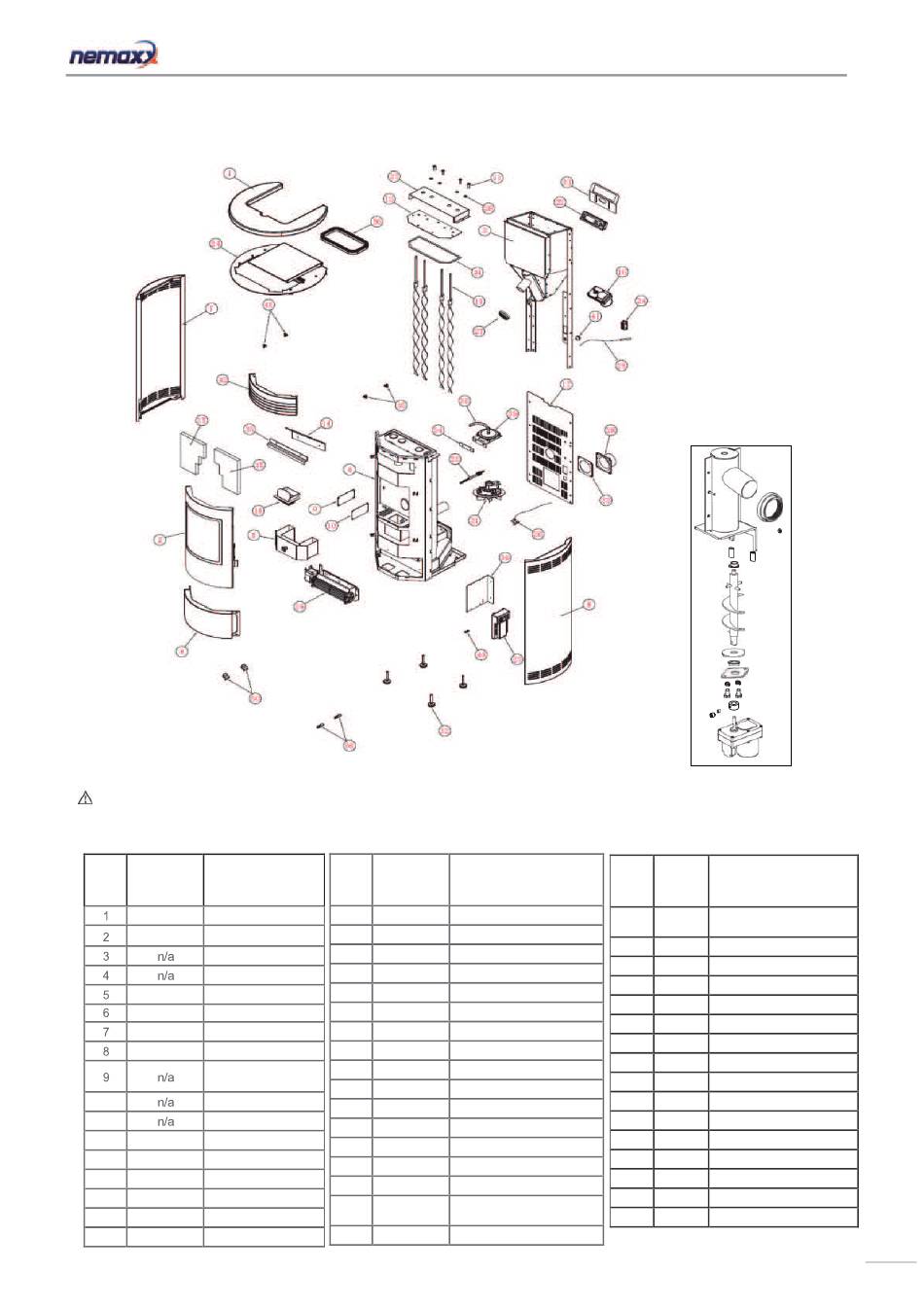

PARTI DI RICAMBIO MODELLO PR8
NOTA: NON TUTTE LE PARTI SONO DISPONIBILI. PER DOMANDE CONTATTARE IL PRODUTTORE.
ATTENZ�ONE: �L MANCATO POS�Z�ONAMENTO DELLE PART� �N CONFORM�TÀ A QUEST� SCHEM� O �L
MANCATO UT�L�ZZO D� PART� SPEC�F�CAMENTE APPROVATE PER QUESTA STUFA PUÒ CAUSARE DANN�
A COSE O PERSONE.
Numero di
No. Descrizione
parte
Coperchio superiore Pt.1
1652
Montaggio della porta
n/a
Camera
Tramoggia
Cassetto
n/a
Pannello frontale inferiore
1654
Pannello laterale sinistro
n/a
Pannello laterale destro
n/a
Piastra di tenuta della
camera di scarico
Piastra di tenuta pulita
10
Dadi M8*24*10
11
Coperchio del tubo di pulizia
12 n/a
Tubi di pulizia
13 n/a
Coperchio di isolamento
14 n/a
Pannello di vermiculite
15 1655
Motore coclea
16 547
Coperchio posteriore
17 n/a
Numero di
No. Descrizione
parte
Pentola del fuoco
18 1586
Ventilatore di circolazione
19 1536
Accenditore
20 1657
21 545 Sof昀椀ante di combustione
Pannello di visualizzazione
22 1653
Scheda madre
23 546
Coperchio superiore Pt.2
24 1658
Sensore ambiente
25 549
Connettore di scarico
26 551
Guarnizione in gomma siliconica
27 n/a
Connettore di scarico
28 1498
Interruttore del vuoto
29 548
30 n/a Tubo di silicio
31 n/a
Pannello di visualizzazione Piastra 昀椀ssa
Piedi
32 n/a
Connettore di scarico Cuscinetto di
33 n/a
silicio
Cuscinetto di carta
34 n/a
IT
46
Numero di
No. Descrizione
parte
35 Pannello di vermiculite Piastra 昀椀ssa
n/a
Striscia di tenuta del coperchio
n/a
36
n/a Pannello di isolamento termico
37
n/a Guarnizione
38
n/a
Piastra 昀椀ssa della scheda madre
39
n/a Vite di terra
40
Gommino per cavi
n/a
41
1656 Piastra superiore anteriore
42
Presa di corrente
1543
43
Corda di tenuta
n/a
44
n/a Molla
45
Sistema di coclee
n/a
46
n/a Parti del coperchio della coclea
50
Coclea trasportatrice
553
N/S
1580 Perno della porta
N/S
552
Sensore di sicurezza della tramoggia
