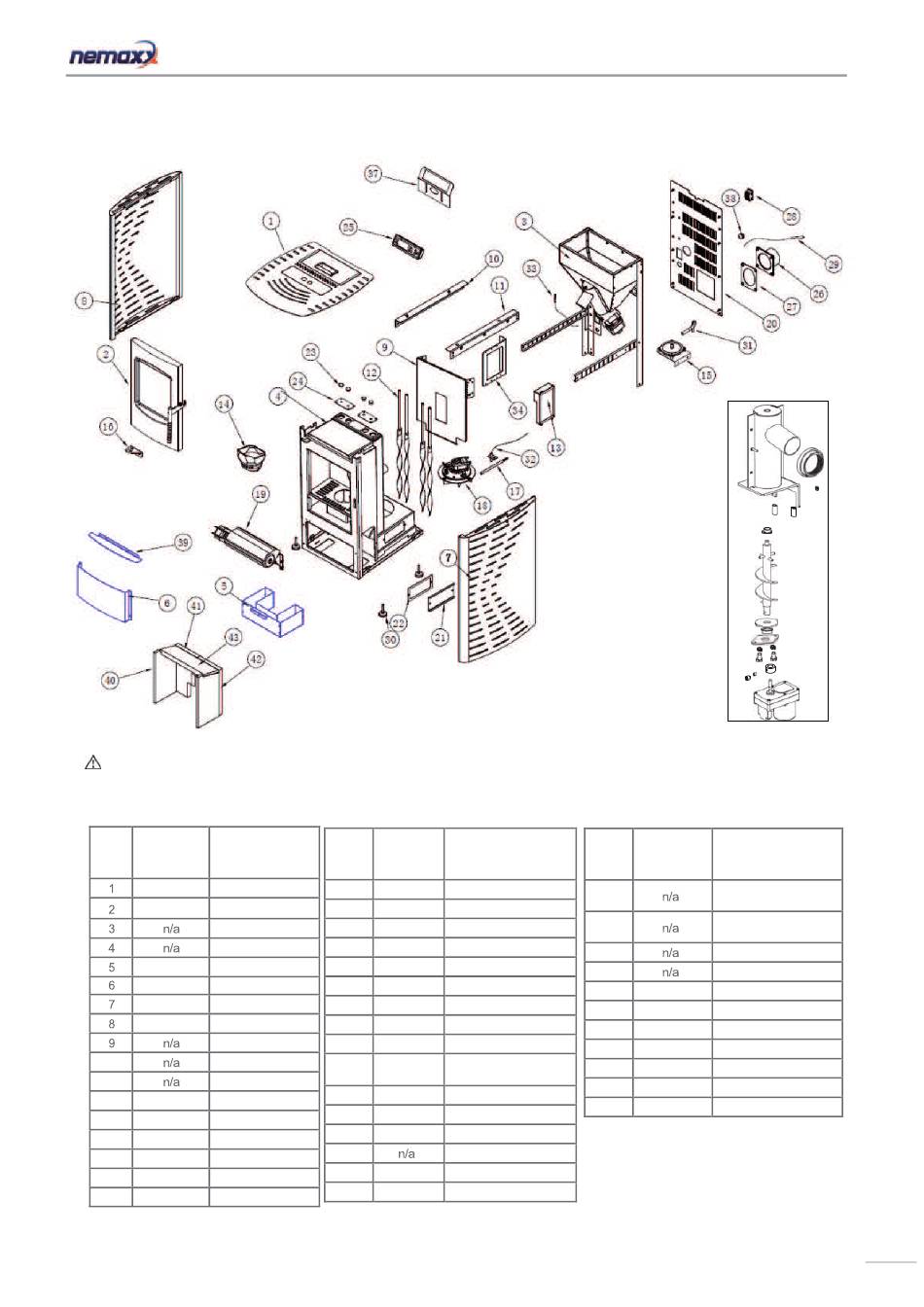

ERSATZTEILE MODELL P6
HINWEIS: NICHT ALLE TEILE SIND VERFÜGBAR. BEI FRAGEN WENDEN SIE SICH AN DEN HERSTELLER.
WARNUNG: WENN D�E TE�LE N�CHT GEMÄß D�ESEN D�AGRAMMEN POS�T�ON�ERT WERDEN ODER WENN
NUR SPEZ�ELL FÜR D�ESEN HERD ZUGELASSENE TE�LE VERWENDET WERDEN, KANN D�ES ZU SACH-
ODER PERSONENSCHÄDEN FÜHREN.
Nr. Teil-Nr. Beschreibung
Obere Abdeckung
560
Montage der Tür
n/a
Hooper
Kammer
Schublade
n/a
Untere Frontplatte
n/a
Rechte Seitenwand
1576
Linke Seitenwand
1576
Isolierabdeckung
Linke Schulter
10
Rechte Schulter
11
Reinigungsrohre
12 n/a
Hauptplatine
13 546
Feuertopf
14 1581
Unterdruckschalter
15 548
Türscharnier
16 n/a
17 1367 Zünder
Nr. Teil-Nr. Beschreibung
Verbrennungsgebläse
18 545
Zirkulationsgebläse
19 1536
Hintere Abdeckung
20 n/a
21 n/a Seitlicher Dichtungsdeckel
22 n/a
Dichtung der Seitendichtung
Reinigungsrohrhalterung
23 n/a
24 n/a
Abdeckung des Reinigungsrohrs
Display
25 542
Auspuffanschluss
26 1498
Auspuffanschluss
27 n/a
Siliconpad
Steckdose
28 1542
Raumsensor
29 549
Füße
30 n/a
Silikontube
31
Auspuff-Sensor
32 551
Sicherheitssensor für Trichter
33 552
DE
Nr. Teil-Nr. Beschreibung
Hauptplatine
34
Befestigungsplatte
Display Befestigungsplatte
37
Kabeldurchführungstülle
38
Untere Frontplattenleiste
39
Vermiculit-Platte
40 1370
Vermiculit-Platte
41 1370
42 1370 Vermiculit-Platte
Vermiculit-Platte
43 1370
Schneckensystem
44 n/a
Schneckenförderer
N/S 553
Türstift
N/S 1580
44
43
