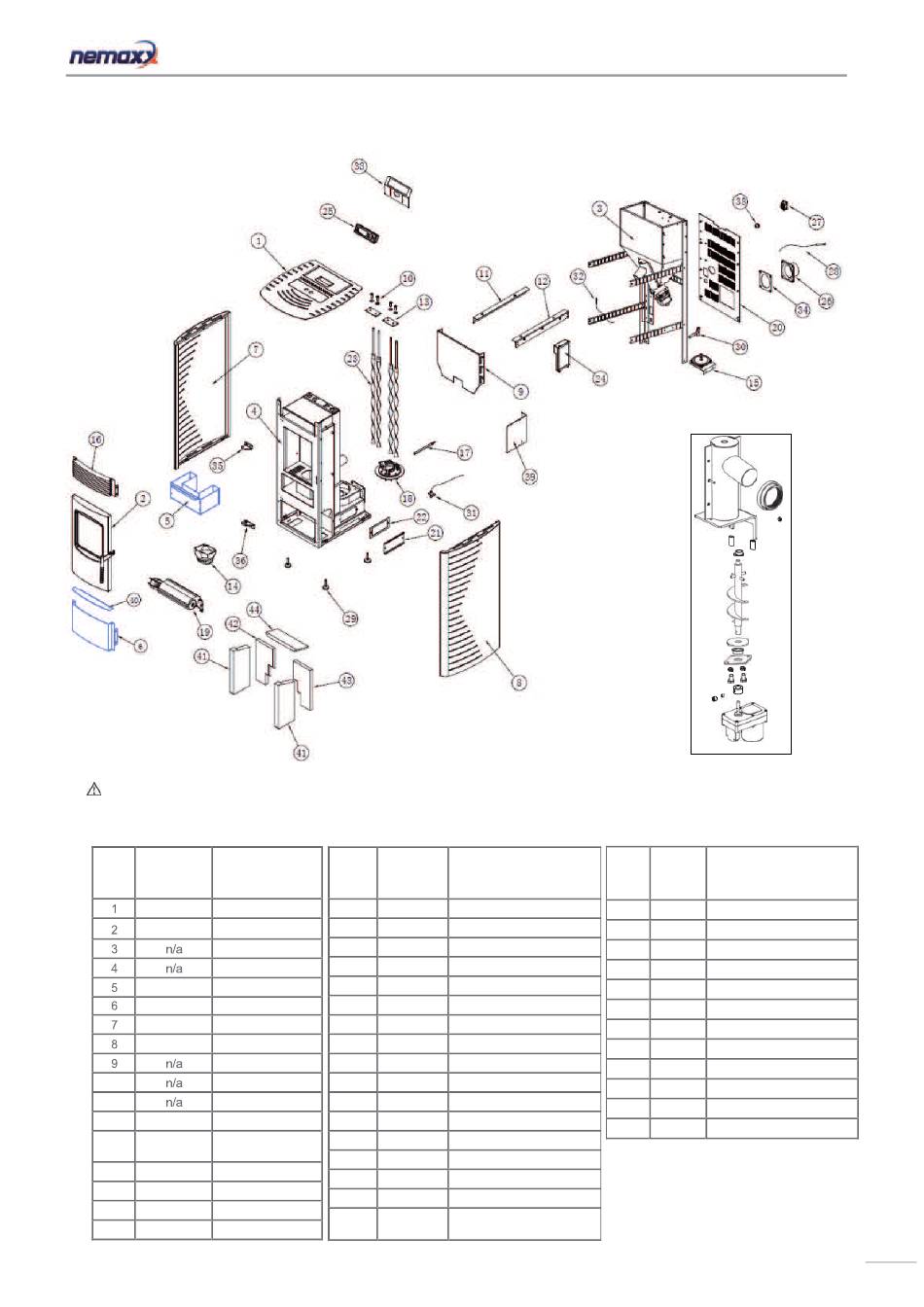

PARTI DI RICAMBIO MODELLO P9
NOTA: NON TUTTE LE PARTI SONO DISPONIBILI. PER DOMANDE CONTATTARE IL PRODUTTORE.
ATTENZ�ONE: �L MANCATO POS�Z�ONAMENTO DELLE PART� �N CONFORM�TÀ A QUEST� SCHEM� O �L
MANCATO UT�L�ZZO D� PART� SPEC�F�CAMENTE APPROVATE PER QUESTA STUFA PUÒ CAUSARE DANN�
A COSE O PERSONE.
Numero di
No. Descrizione
parte
Coperchio superiore
560
Gruppo porta
n/a
Coperchio
Camera
Cassetto
n/a
Pannello frontale inferiore
n/a
Pannello laterale destro
1582
Pannello laterale sinistro
1582
Coperchio isolato
10 Dadi M8*24*10
Spalla sinistra
11
Spalla destra
12 n/a
Coperchio del tubo di
13 546
pulizia
Pentola del fuoco
14 1581
Interruttore del vuoto
15 548
Piano superiore anteriore
16 1559
Accenditore
17 1367
Numero di
No. Descrizione
parte
Sof昀椀ante combinata
18 545
Sof昀椀ante di circolazione
19 1536
Coperchio posteriore
20 n/a
21 n/a Coperchio della guarnizione laterale
Guarnizione della guarnizione laterale
22 n/a
Tubi di pulizia
23 n/a
Scheda madre
24 546
25 543 Pannello del display
Connettore di scarico
26 1498
27 1542 Presa di corrente
Sensore ambiente
28 549
Piedi
29 n/a
Tubo di silicio
30 n/a
Sensore di scarico
31 551
32 552 Sensore di sicurezza della navetta
33 n/a
Pannello di visualizzazione Piastra 昀椀ssa
Connettore di scarico Cuscinetto di
34 n/a
silicio
IT
45
Numero di
No. Descrizione
parte
n/a
Cerniera porta superiore
35
n/a Cerniera inferiore della porta
36
n/a
Gommino per 昀椀li
38
n/a
Piastra 昀椀ssa della scheda madre
39
n/a
40 Barra del pannello frontale inferiore
1371 Pannello in vermiculite
41
1371
Pannello in vermiculite
42
1371 Pannello in vermiculite
43
1371 Pannello di vermiculite
44
n/a Sistema a coclea
45
553 Trasportatore a coclea
N/S
1580
Perno della porta
N/S
88
