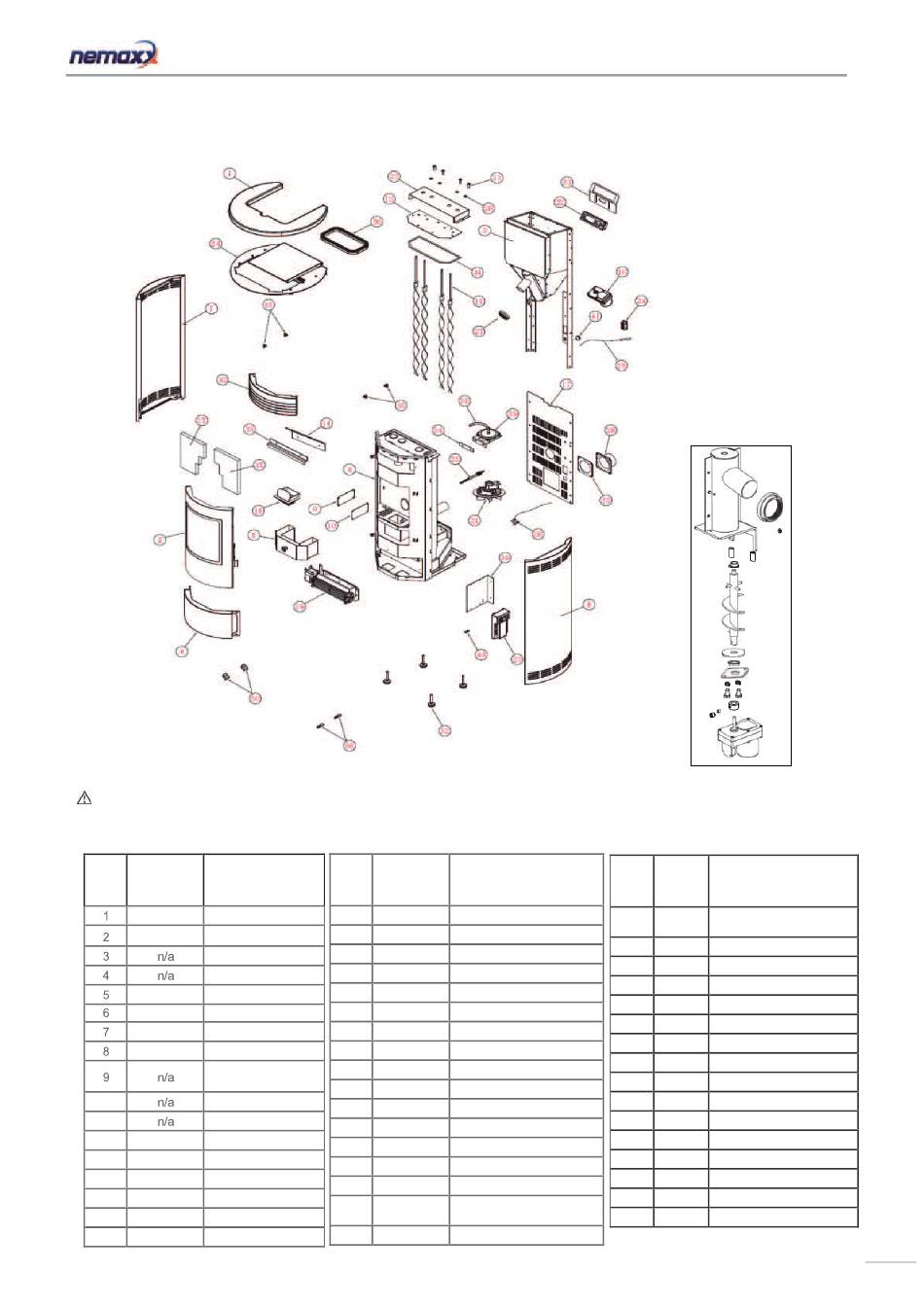

SERVICE ONDERDELEN MODEL PR8
OPMERKING: NIET ALLE ONDERDELEN ZIJN VERKRIJGBAAR. NEEM VOOR VRAGEN CONTACT
OP MET DE FABRIKANT.
WAARSCHUW�NG: ALS DE ONDERDELEN N�ET VOLGENS DEZE SCHEMA'S WORDEN GEPLAATST OF ALS
ALLEEN ONDERDELEN WORDEN GEBRU�KT D�E SPEC�F�EK VOOR DEZE BRANDER Z�JN GOEDGEKEURD,
KAN MATER�ËLE SCHADE OF PERSOONL�JK LETSEL ONTSTAAN.
Nr. Onderdeelnr. Omschrijving
Bovenklep Pt.1
1652
Deur
n/a
Kamer
Trechter
n/a Lade
Onderste voorpaneel
1654
Zijpaneel links
n/a
Zijpaneel rechts
n/a
Afdichtplaat uitlaatkamer
Schone afdichtplaat
10
Moeren M8*24*10
11
Afdekking reinigingspijp
12 n/a
Reinigingsbuizen
13 n/a
Isoleren Deksel
14 n/a
Vermiculiet bord
15 1655
Auger Motor
16 547
Achterdeksel
17 n/a
Onder-
Nr. deelnr. Omschrijving
Vuurpot
18 1586
Circulatieventilator
19 1536
Ontsteker
20 1657
Verbrandingsventilator
21 545
Beeldscherm
22 1653
Moederbord
23 546
Bovenklep Pt.2
24 1658
Ruimtesensor
25 549
Uitlaatconnector
26 551
Siliconenrubber afdichting
27 n/a
Uitlaatconnector
28 1498
Vacuümschakelaar
29 548
Silicium buis
30 n/a
Beeldscherm Vaste Plaat
31 n/a
Voeten
32 n/a
Uitlaatconnector Siliconen
33 n/a
kussentje
Papieren kussen
34 n/a
NL
46
Onder-
Nr. deelnr. Omschrijving
35 Vermiculietplaat Vaste plaat
n/a
n/a
Afdekstrip
36
n/a
Warmte-isolatieplaat
37
n/a Pakking
38
n/a
Moederbord Vaste Plaat
39
n/a Aardingsschroef
40
Draaddoorvoer
n/a
41
1656 Frontplaat
42
1543
Stopcontact
43
n/a Afdichtingstouw
44
n/a Veer
45
n/a
Grondboor systeem
46
n/a
50 Onderste ventilator onderdelen
553
N/S Grondboor transportband
1580
Deur Pin
N/S
552
Vultrechter Veiligheidssensor
N/S
