5.9. Endpoint-Diagnose (Config:Dag)
Im Konfigurationsdialog eines Endpoints finden Sie zusätzlich den Reiter DIAG.
Klicken Sie im Fenster „Devices" auf die Schaltfläche „Config" der einzelnen Endpoints und klicken Sie dann
auf die Schaltfläche „Measure" im Fenster „Diag", um das integrierte Diagnosetool auszuführen.
Online-Diagnose – zwischen Master und Endpoint

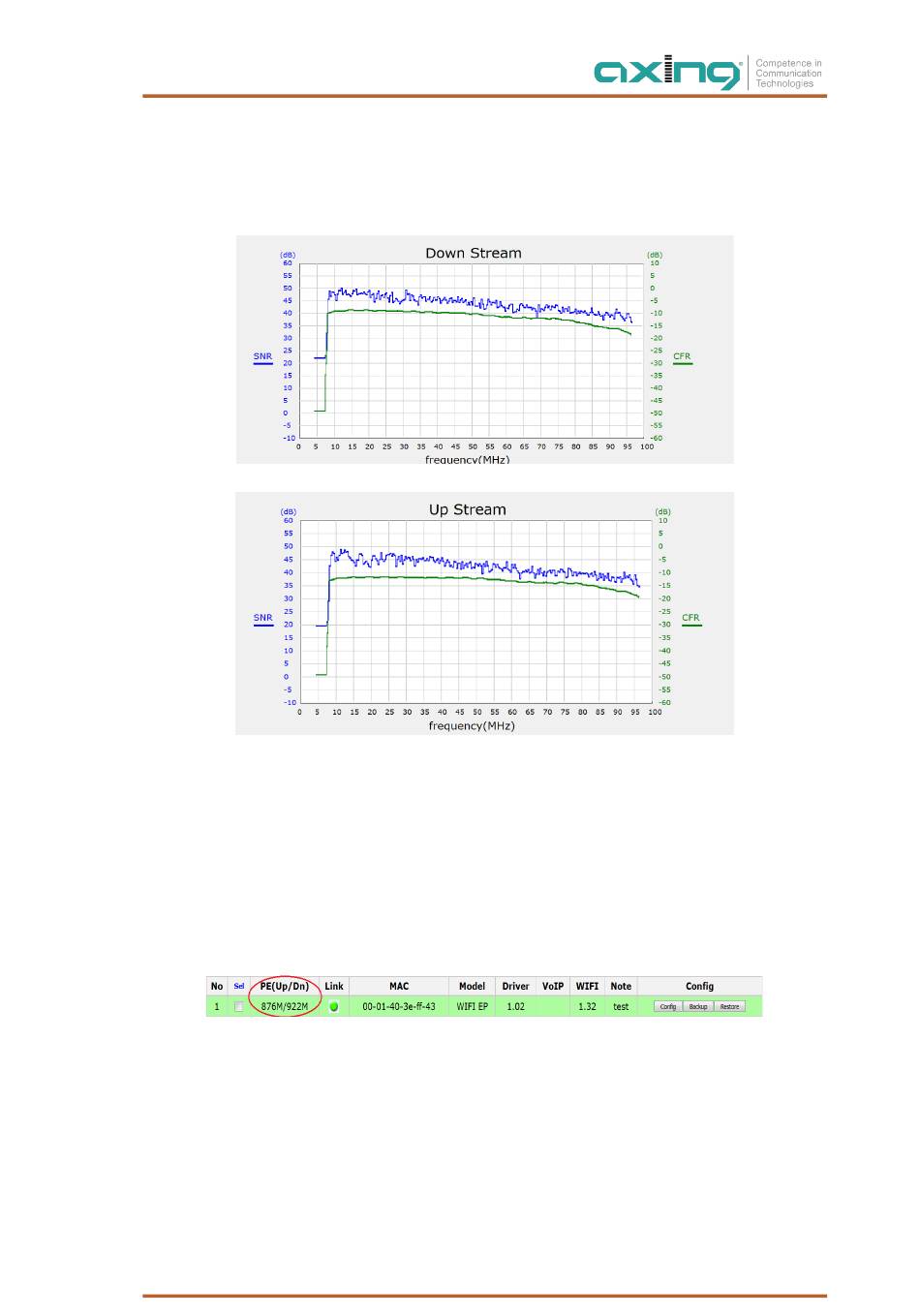

Diagnose der physischen Verbindungsqualität. Zur Messung der Verbindungsfaktoren „SNR", „CFR" und „PE"
zwischen betrachtetem Endpoint und Master, ohne den Dienst zu unterbrechen:
Up: Upstream, Richtung Endpoint zum Master
Dn: Downstream, Richtung Master zum Endpoint
SNR: Signal-Rauschabstand (Signal to Noise Ratio), Frequenz vs. dB
CFR: Kanal-Frequenzgang (Channel Frequency Response), Frequenz vs. dB
PE: Nutzdatenencodierung gibt die Leitungs-/Anbietergeschwindigkeit zwischen Master und Endpoint
an
