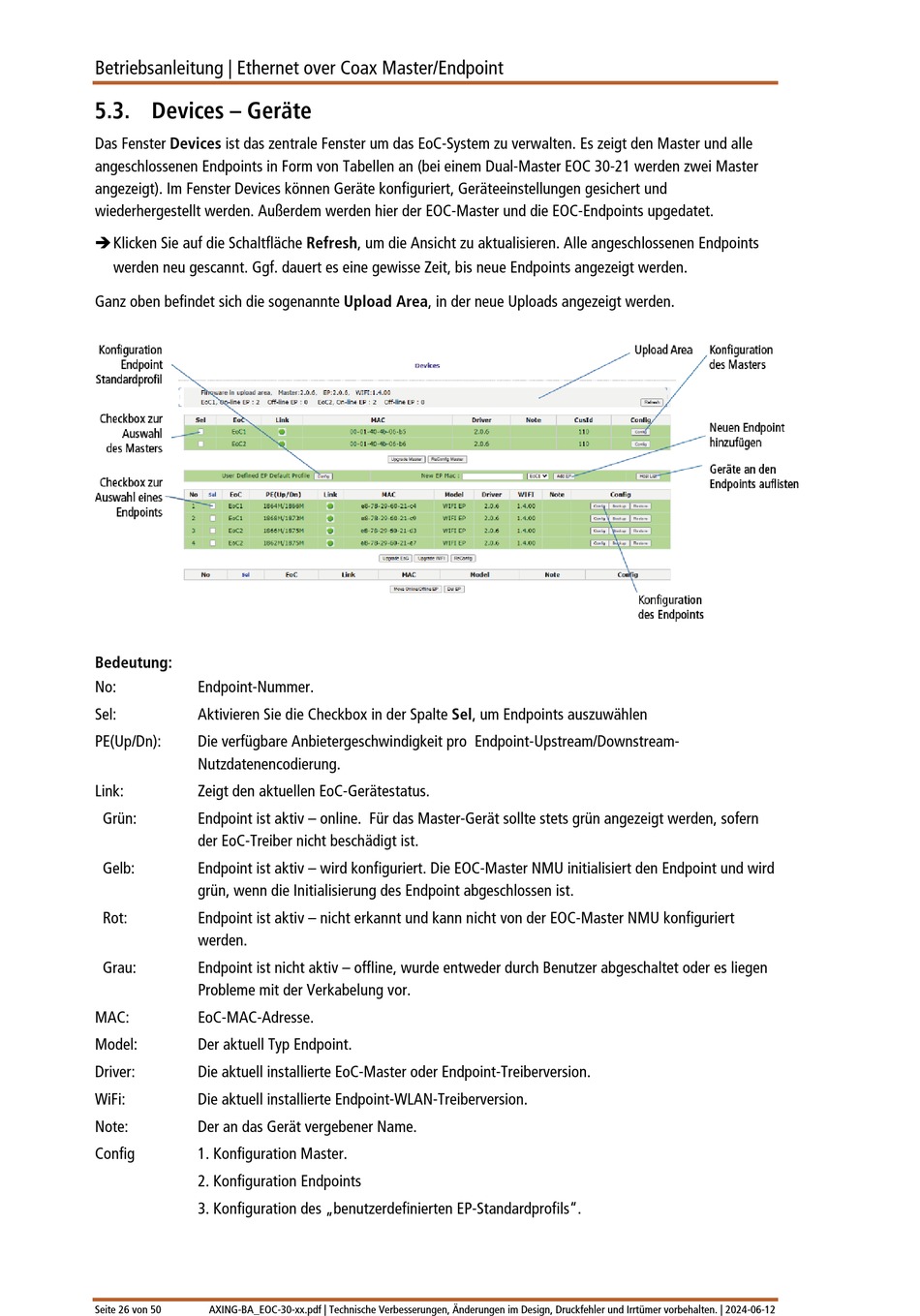

5.3. Devices – Geräte
Das Fenster Devices ist das zentrale Fenster um das EoC-System zu verwalten. Es zeigt den Master und alle
angeschlossenen Endpoints in Form von Tabellen an (bei einem Dual-Master EOC 30-21 werden zwei Master
angezeigt). Im Fenster Devices können Geräte konfiguriert, Geräteeinstellungen gesichert und
wiederhergestellt werden. Außerdem werden hier der EOC-Master und die EOC-Endpoints upgedatet.
 Klicken Sie auf die Schaltfläche Refresh, um die Ansicht zu aktualisieren. Alle angeschlossenen Endpoints
werden neu gescannt. Ggf. dauert es eine gewisse Zeit, bis neue Endpoints angezeigt werden.
Ganz oben befindet sich die sogenannte Upload Area, in der neue Uploads angezeigt werden.
Bedeutung:
No: Endpoint-Nummer.
Aktivieren Sie die Checkbox in der Spalte Sel, um Endpoints auszuwählen
Sel:
PE(Up/Dn): Die verfügbare Anbietergeschwindigkeit pro Endpoint-Upstream/Downstream-
Nutzdatenencodierung.
Link: Zeigt den aktuellen EoC-Gerätestatus.
Grün: Endpoint ist aktiv – online. Für das Master-Gerät sollte stets grün angezeigt werden, sofern
der EoC-Treiber nicht beschädigt ist.
Gelb: Endpoint ist aktiv – wird konfiguriert. Die EOC-Master NMU initialisiert den Endpoint und wird
grün, wenn die Initialisierung des Endpoint abgeschlossen ist.
Rot: Endpoint ist aktiv – nicht erkannt und kann nicht von der EOC-Master NMU konfiguriert
werden.
Grau: Endpoint ist nicht aktiv – offline, wurde entweder durch Benutzer abgeschaltet oder es liegen
Probleme mit der Verkabelung vor.
MAC: EoC-MAC-Adresse.
Model: Der aktuell Typ Endpoint.
Driver: Die aktuell installierte EoC-Master oder Endpoint-Treiberversion.
WiFi: Die aktuell installierte Endpoint-WLAN-Treiberversion.
Note: Der an das Gerät vergebener Name.
Config 1. Konfiguration Master.
2. Konfiguration Endpoints
3. Konfiguration des „benutzerdefinierten EP-Standardprofils".
