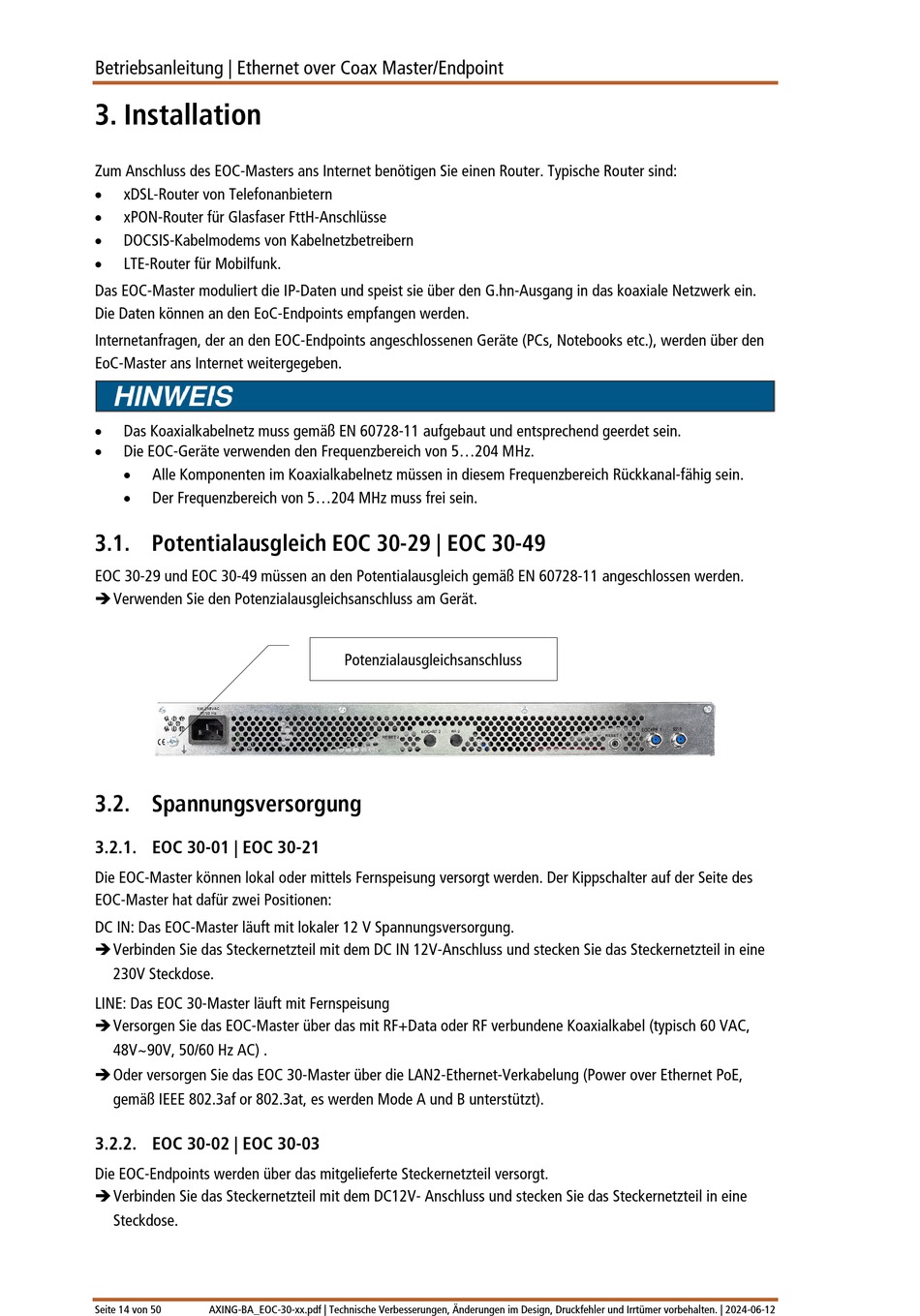

axing EOC 30-01 Betriebsanleitung Seite 14

Betriebsanleitung | Ethernet over Coax Master/Endpoint
3. Installation
Zum Anschluss des EOC-Masters ans Internet benötigen Sie einen Router. Typische Router sind:
•
xDSL-Router von Telefonanbietern
•
xPON-Router für Glasfaser FttH-Anschlüsse
•
DOCSIS-Kabelmodems von Kabelnetzbetreibern
•
LTE-Router für Mobilfunk.
Das EOC-Master moduliert die IP-Daten und speist sie über den G.hn-Ausgang in das koaxiale Netzwerk ein.
Die Daten können an den EoC-Endpoints empfangen werden.
Internetanfragen, der an den EOC-Endpoints angeschlossenen Geräte (PCs, Notebooks etc.), werden über den
EoC-Master ans Internet weitergegeben.
•
Das Koaxialkabelnetz muss gemäß EN 60728-11 aufgebaut und entsprechend geerdet sein.
•
Die EOC-Geräte verwenden den Frequenzbereich von 5...204 MHz.
•
Alle Komponenten im Koaxialkabelnetz müssen in diesem Frequenzbereich Rückkanal-fähig sein.
•
Der Frequenzbereich von 5...204 MHz muss frei sein.
3.1. Potentialausgleich EOC 30-29 | EOC 30-49
EOC 30-29 und EOC 30-49 müssen an den Potentialausgleich gemäß EN 60728-11 angeschlossen werden.
 Verwenden Sie den Potenzialausgleichsanschluss am Gerät.
3.2. Spannungsversorgung
3.2.1. EOC 30-01 | EOC 30-21
Die EOC-Master können lokal oder mittels Fernspeisung versorgt werden. Der Kippschalter auf der Seite des
EOC-Master hat dafür zwei Positionen:
DC IN: Das EOC-Master läuft mit lokaler 12 V Spannungsversorgung.
 Verbinden Sie das Steckernetzteil mit dem DC IN 12V-Anschluss und stecken Sie das Steckernetzteil in eine
230V Steckdose.
LINE: Das EOC 30-Master läuft mit Fernspeisung
 Versorgen Sie das EOC-Master über das mit RF+Data oder RF verbundene Koaxialkabel (typisch 60 VAC,
48V~90V, 50/60 Hz AC) .
 Oder versorgen Sie das EOC 30-Master über die LAN2-Ethernet-Verkabelung (Power over Ethernet PoE,
gemäß IEEE 802.3af or 802.3at, es werden Mode A und B unterstützt).
3.2.2. EOC 30-02 | EOC 30-03
Die EOC-Endpoints werden über das mitgelieferte Steckernetzteil versorgt.
 Verbinden Sie das Steckernetzteil mit dem DC12V- Anschluss und stecken Sie das Steckernetzteil in eine
Steckdose.
