6 Elektrischer Anschluss
3. Die Umschalteinrichtung spannungsfrei schalten.
4. Energy Meter CT oder weitere Leitungsschutzschalter anschließen.
5. Durch Zugprobe der Kabel sicherstellen, dass alle Leiter fest in den Klemmen stecken.
6.9
Hinweis zu Backup-Betrieb auf Zählerschrank anbringen
Zusätzlich benötigtes Material:
☐ Aufkleber mit Hinweis zum Anbringen am Zählerschrank, der auf den Backup-Betrieb hinweist (nicht im
Lieferumfang enthalten). Bei der Auswahl des Aufklebers die örtlichen Vorschriften beachten.
Vorgehen:
• Hinweis auf den Backup-Betrieb des Wechselrichters auf dem
Zählerschrank anbringen.
6.10

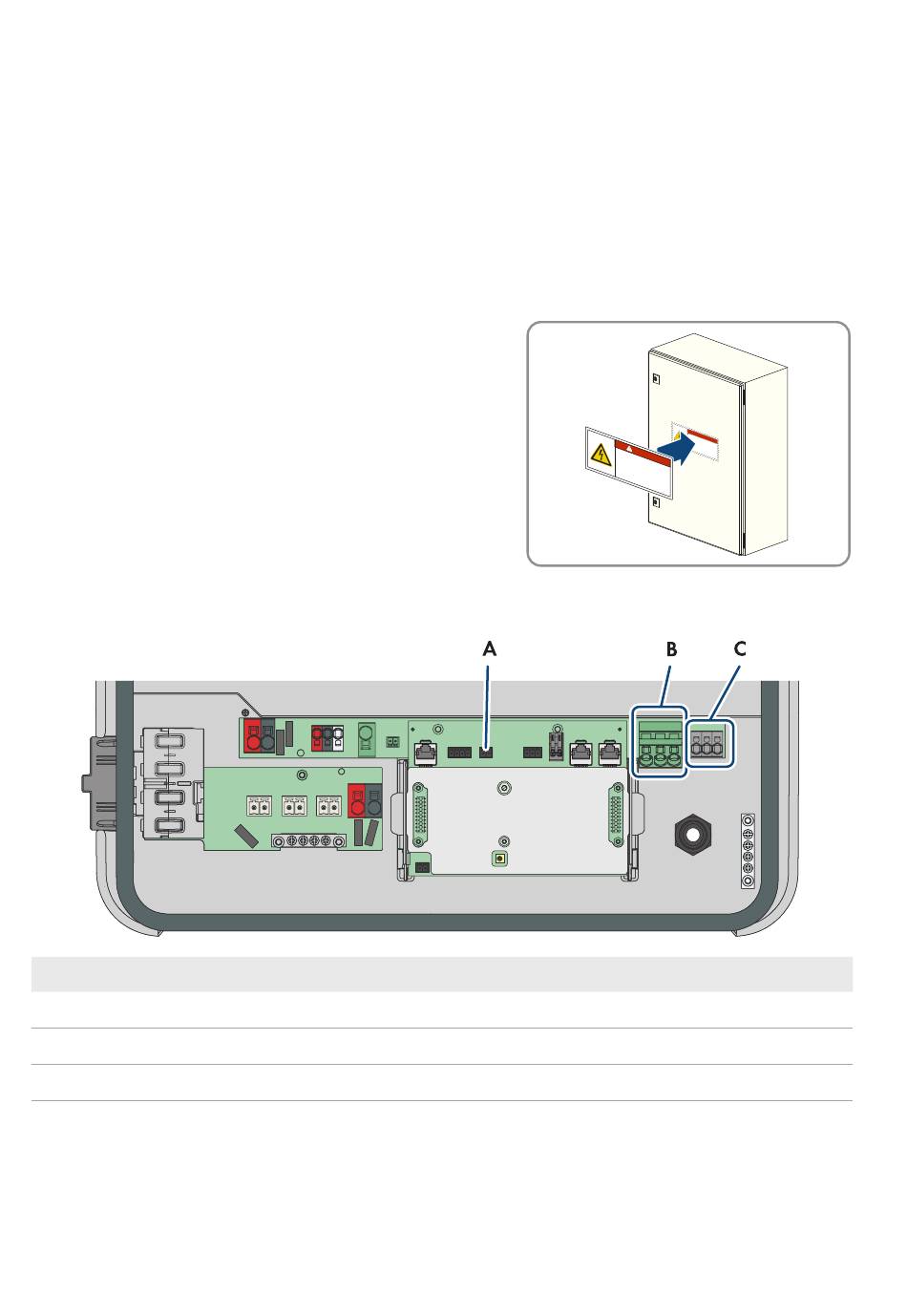

Anschlussbereich des Wechselrichters
Position
A
B
C
30
SMABackup1P-IA-de-10
Bezeichnung
Steckplatz SPS für den Anschluss des Kabels SPS IN
Klemmleiste AC für den Anschluss des Kabels AC INV
Klemmleiste SPS für den Anschluss des Kabels SPS OUT
SMA Solar Technology AG
D A N
G E R
A U T
O M
A T IC
B A C
E M E
K -U
R G E
P P O
P R E
N C Y
W E
S E N
R S Y
T !
S T E
M
Installationsanleitung
