Optional: Gehäuse vorbereiten
Auf der oberen und unteren Seite des Gehäuses der Umschalteinrichtung sind bereits Löcher zur Kabeldurchführung
vorhanden. Wenn die Umschalteinrichtung an einer anderen Stelle, zum Beispiel rechts oder links neben dem
Wechselrichter, montiert werden soll, haben Sie die Möglichkeit, das Gehäuse an Ihre Bedürfnisse anzupassen. Dazu
sind rechts, links, oben und unten mögliche Löcher markiert.
Vorgehen:
1. Gewünschte Löcher mit einem Stufenbohrer bohren. Die Löcher dürfen maximal so groß sein, wie auf dem
Gehäuse markiert. Beim Bohren darauf achten, dass keine innenliegenden Kabel und Komponenten der
Umschalteinrichtung beschädigt werden. Vor dem Bohren gegebenenfalls Komponenten aus der
Umschalteinrichtung ausbauen.
2. Bohrspäne aus dem Gehäuse entfernen.
5.2
Wandmontage
Zusätzlich benötigtes Material:
• 2 Schrauben, die sich für den Untergrund und das Gewicht der Umschalteinrichtung eignen
• 2 Unterlegscheiben, die sich für den Untergrund und das Gewicht der Umschalteinrichtung eignen.
• Gegebenenfalls 2 Dübel, die sich für den Untergrund und die Schrauben eignen
Voraussetzung:
☐ Um eine Überhitzung zu vermeiden, die Umschalteinrichtung nicht im Bereich direkter Sonneneinstrahlung
montieren oder durch entsprechende Maßnahmen vor direkter Sonneneinstrahlung schützen.
Vorgehen:
1. Position für die Umschalteinrichtung festlegen. Dabei die mögliche Kabelführung beachten. Die
Umschalteinrichtung kann rechts oder links neben dem Wechselrichter oder unter dem Wechselrichter montiert
werden. SMA Solar Technology empfiehlt, die Umschalteinrichtung unter dem Wechselrichter zu montieren.
Die Umschalteinrichtung muss an einer ausreichend tragfähigen und geschlossenen Wand montiert werden.

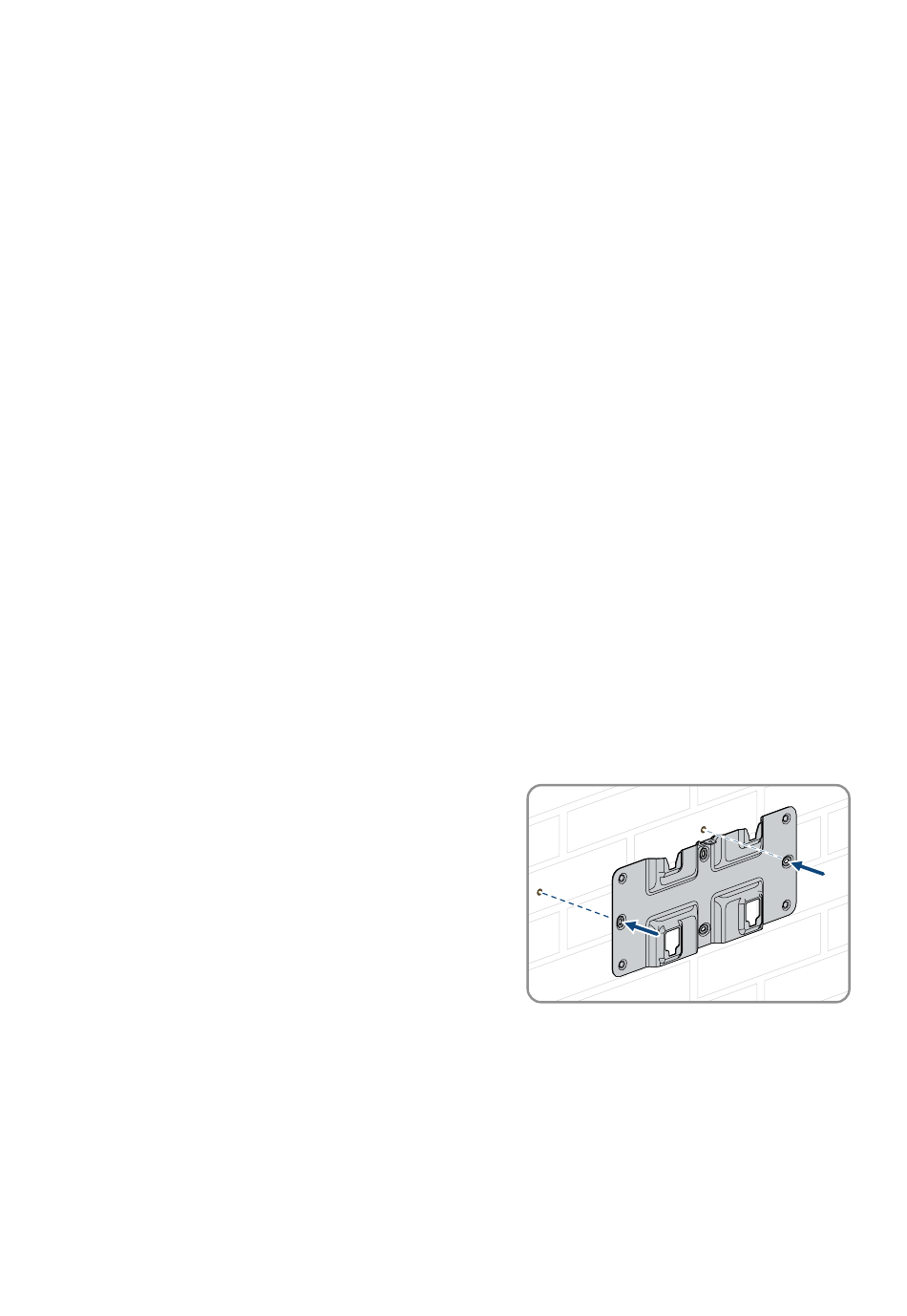

2. Die Wandhalterung waagerecht an der Wand ausrichten und die
Position der Bohrlöcher markieren.
3. Die Wandhalterung zur Seite legen und die markierten Löcher bohren.
4. Je nach Untergrund gegebenenfalls die Dübel in die Bohrlöcher stecken.
16
SMABackup1P-IA-de-10
SMA Solar Technology AG
Installationsanleitung
